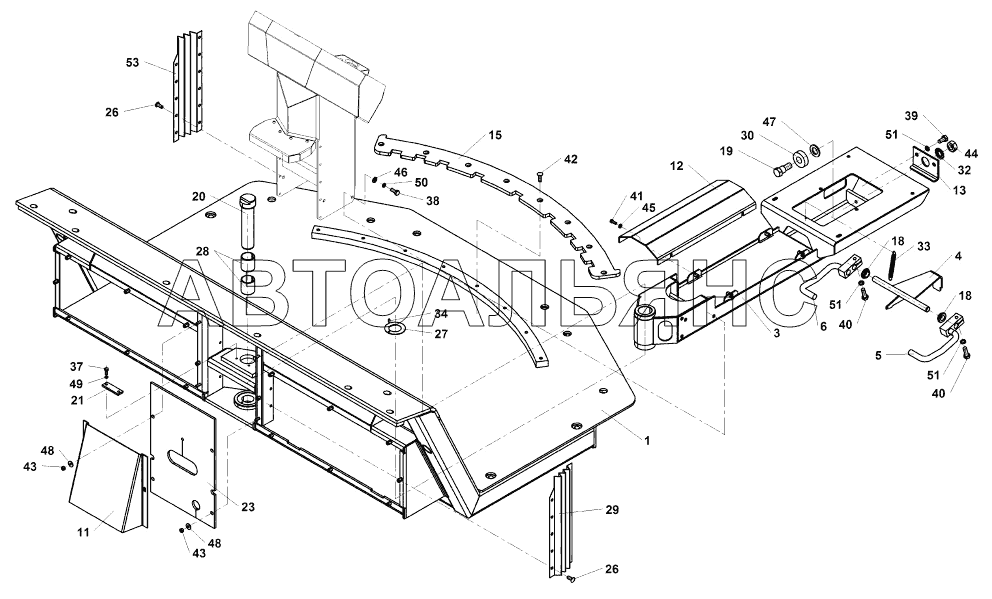

Operator platform AV110X. Каталог 2014г.

AV 110 X Cab AV110X Rear mirror AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Platform

Заводской номер: 4-03977А Количество на модель: 1
4-03977А
1
1

Номер детали на чертеже:

1

Frame

Заводской номер: 4-03936А Количество на модель: 1
4-03936А
1
3

Номер детали на чертеже:

3

Bracket

Заводской номер: 4-03966А Количество на модель: 1
4-03966А
1
4

Номер детали на чертеже:

4

Locking device

Заводской номер: 4-04022А Количество на модель: 1
4-04022А
1
5

Номер детали на чертеже:

5

Pedal

Заводской номер: 4-04026А Количество на модель: 1
4-04026А
1
6

Номер детали на чертеже:

6

Pedal

Заводской номер: 4-04027А Количество на модель: 1
4-04027А
1
11

Номер детали на чертеже:

11

Cover

Заводской номер: 4-05404А Количество на модель: 1
4-05404А
1
12

Номер детали на чертеже:

12

Plate

Заводской номер: 4-04131А Количество на модель: 1
4-04131А
1
13

Номер детали на чертеже:

13

Fuse

Заводской номер: 4-03975А Количество на модель: 1
4-03975А
1
15

Номер детали на чертеже:

15

Plate

Заводской номер: 4-03982А Количество на модель: 1
4-03982А
1
18

Номер детали на чертеже:

18

Insert

Заводской номер: 4-04038А Количество на модель: 2
4-04038А
2
19

Номер детали на чертеже:

19

Eccentric

Заводской номер: 4-09188А Количество на модель: 1
4-09188А
1
20

Номер детали на чертеже:

20

Bolt

Заводской номер: 4-10268А Количество на модель: 1
4-10268А
1
21

Номер детали на чертеже:

21

Plate

Заводской номер: 4-04139А Количество на модель: 1
4-04139А
1
23

Номер детали на чертеже:

23

Rubber

Заводской номер: 4-05409А Количество на модель: 1
4-05409А
1
26

Номер детали на чертеже:

26

Clip

Заводской номер: 4-6150090084 Количество на модель: 22
4-6150090084
22
27

Номер детали на чертеже:

27

Ring

Заводской номер: 4-3910809068 Количество на модель: 1
4-3910809068
1
28

Номер детали на чертеже:

28

Bushing

Заводской номер: 4-3910003542 Количество на модель: 2
4-3910003542
2
29

Номер детали на чертеже:

29

Collar

Заводской номер: 4-6580050062 Количество на модель: 1
4-6580050062
1
30

Номер детали на чертеже:

30

Bearing

Заводской номер: 4-5462210315 Количество на модель: 1
4-5462210315
1
32

Номер детали на чертеже:

32

Spring washer

Заводской номер: 4-3900017160 Количество на модель: 1
4-3900017160
1
33

Номер детали на чертеже:

33

Spring

Заводской номер: 4-4100030153 Количество на модель: 1
4-4100030153
1
34

Номер детали на чертеже:

34

Straight pin

Заводской номер: 4-3215004010 Количество на модель: 1
4-3215004010
1
37

Номер детали на чертеже:

37

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 2
4-3002506016
2
38

Номер детали на чертеже:

38

Hexagon head screw

Заводской номер: 4-3002508020 Количество на модель: 4
4-3002508020
4
39

Номер детали на чертеже:

39

Hexagon head screw

Заводской номер: 4-3002510020 Количество на модель: 2
4-3002510020
2
40

Номер детали на чертеже:

40

Hexagon head screw

Заводской номер: 4-3002510030 Количество на модель: 2
4-3002510030
2
41

Номер детали на чертеже:

41

Socket head cap screw

Заводской номер: 4-3113106016 Количество на модель: 4
4-3113106016
4
42

Номер детали на чертеже:

42

Countersunk screw

Заводской номер: 4-3115108025 Количество на модель: 8
4-3115108025
8
43

Номер детали на чертеже:

43

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 4
4-3048500060
4
44

Номер детали на чертеже:

44

Hexagon nut

Заводской номер: 4-3048500160 Количество на модель: 1
4-3048500160
1
45

Номер детали на чертеже:

45

Washer

Заводской номер: 4-3170200064 Количество на модель: 4
4-3170200064
4
46

Номер детали на чертеже:

46

Washer

Заводской номер: 4-3170200084 Количество на модель: 4
4-3170200084
4
47

Номер детали на чертеже:

47

Washer

Заводской номер: 4-3170200210 Количество на модель: 1
4-3170200210
1
48

Номер детали на чертеже:

48

Washer

Заводской номер: 4-3172600064 Количество на модель: 4
4-3172600064
4
49

Номер детали на чертеже:

49

Lock washer

Заводской номер: 4-3174000061 Количество на модель: 2
4-3174000061
2
50

Номер детали на чертеже:

50

Lock washer

Заводской номер: 4-3174000082 Количество на модель: 4
4-3174000082
4
51

Номер детали на чертеже:

51

Lock washer

Заводской номер: 4-3174000102 Количество на модель: 4
4-3174000102
4
53

Номер детали на чертеже:

53

Collar

Заводской номер: 4-6580050063 Количество на модель: 1
4-6580050063
1
