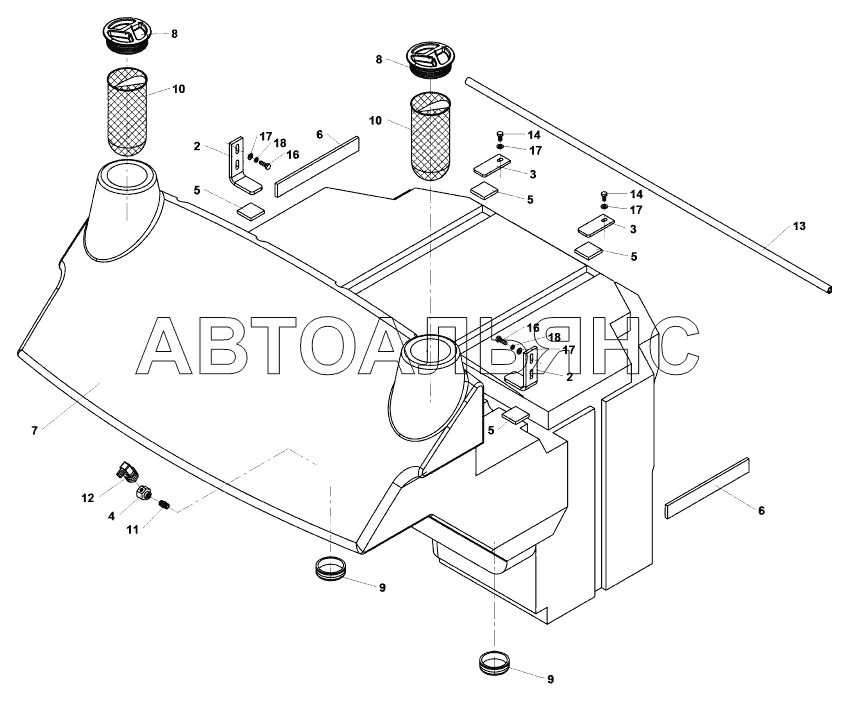

Water tank AV110X. Каталог 2014г.

Frame accessories AV110X Spraying AV110X

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Water tank

Заводской номер: 4-04198А Количество на модель: 1
4-04198А
1
2

Номер детали на чертеже:

2

Clamping device

Заводской номер: 4-04279А Количество на модель: 2
4-04279А
2
3

Номер детали на чертеже:

3

Clamping device

Заводской номер: 4-04276А Количество на модель: 2
4-04276А
2
4

Номер детали на чертеже:

4

Cube

Заводской номер: 4-12266А Количество на модель: 1
4-12266А
1
5

Номер детали на чертеже:

5

Washer

Заводской номер: 4-05239А Количество на модель: 4
4-05239А
4
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4-05240А Количество на модель: 2
4-05240А
2
7

Номер детали на чертеже:

7

Water tank

Заводской номер: 4-6150050162 Количество на модель: 1
4-6150050162
1
8

Номер детали на чертеже:

8

Plug

Заводской номер: 4-8300750393 Количество на модель: 2
4-8300750393
2
9

Номер детали на чертеже:

9

Plug

Заводской номер: 4-6150050162В Количество на модель: 2
4-6150050162В
2
10

Номер детали на чертеже:

10

Water filter

Заводской номер: 4-6580050006 Количество на модель: 2
4-6580050006
2
11

Номер детали на чертеже:

11

ВСТАВКА

Заводской номер: 4-5325110010 Количество на модель: 1
4-5325110010
1
12

Номер детали на чертеже:

12

Pressure sensor

Заводской номер: 4-5358120028 Количество на модель: 1
4-5358120028
1
13

Номер детали на чертеже:

13

Profile

Заводской номер: 4-6150020023 Количество на модель: 1
4-6150020023
1
14

Номер детали на чертеже:

14

Hexagon head screw

Заводской номер: 4-3002510020 Количество на модель: 2
4-3002510020
2
16

Номер детали на чертеже:

16

Hexagon head screw

Заводской номер: 4-3002510030 Количество на модель: 4
4-3002510030
4
17

Номер детали на чертеже:

17

Strain washer

Заводской номер: 4-3679600100 Количество на модель: 6
4-3679600100
6
18

Номер детали на чертеже:

18

Lock washer

Заводской номер: 4-3174000102 Количество на модель: 4
4-3174000102
4
