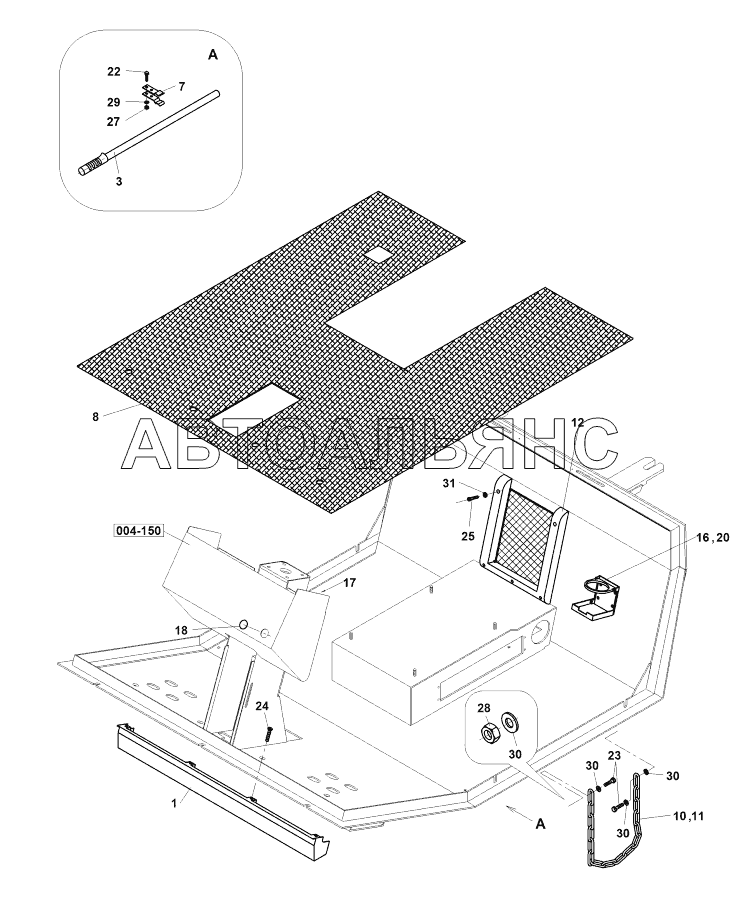

Plattform ASC 100. Каталог 2013г.

Cab seat ASC 100 Cab ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Platform

Заводской номер: 4-105637 Количество на модель: 1
4-105637
1
1

Номер детали на чертеже:

1

Cover

Заводской номер: 4-318303 Количество на модель: 1
4-318303
1
3

Номер детали на чертеже:

3

Pipe

Заводской номер: 4-441374 Количество на модель: 1
4-441374
1
7

Номер детали на чертеже:

7

Spring

Заводской номер: 4-4100030183 Количество на модель: 2
4-4100030183
2
8

Номер детали на чертеже:

8

Insulation

Заводской номер: 4-208344 Количество на модель: 1
4-208344
1
10

Номер детали на чертеже:

10

Link chain

Заводской номер: 4-435283 Количество на модель: 1
4-435283
1
11

Номер детали на чертеже:

11

Tube isolant

Заводской номер: 4-6150010013 0.00 KG Количество на модель:
4-6150010013 0.00 KG
12

Номер детали на чертеже:

12

Net

Заводской номер: 4-5358010421 Количество на модель: 1
4-5358010421
1
16

Номер детали на чертеже:

16

Holder

Заводской номер: 4-9200000004 Количество на модель: 1
4-9200000004
1
17

Номер детали на чертеже:

17

Rubber profile

Заводской номер: 4-6150020021 Количество на модель:
4-6150020021
18

Номер детали на чертеже:

18

Plug

Заводской номер: 4-5358570056 Количество на модель: 1
4-5358570056
1
20

Номер детали на чертеже:

20

Screw

Заводской номер: 4-3123804016 Количество на модель: 4
4-3123804016
4
22

Номер детали на чертеже:

22

Hexagon head screw

Заводской номер: 4-3002506025 Количество на модель: 2
4-3002506025
2
23

Номер детали на чертеже:

23

Hexagon head screw

Заводской номер: 4-3002508016 Количество на модель: 2
4-3002508016
2
24

Номер детали на чертеже:

24

Countersunk screw

Заводской номер: 4-3115108012 Количество на модель: 4
4-3115108012
4
25

Номер детали на чертеже:

25

Plate screw

Заводской номер: 4-3123204016 Количество на модель: 5
4-3123204016
5
27

Номер детали на чертеже:

27

Nut

Заводской номер: 4-3149200060 Количество на модель: 2
4-3149200060
2
28

Номер детали на чертеже:

28

Nut

Заводской номер: 4-3149200080 Количество на модель: 1
4-3149200080
1
29

Номер детали на чертеже:

29

Washer

Заводской номер: 4-3170200064 Количество на модель: 4
4-3170200064
4
30

Номер детали на чертеже:

30

Washer

Заводской номер: 4-3170200084 Количество на модель: 4
4-3170200084
4
31

Номер детали на чертеже:

31

Washer

Заводской номер: 4-3170200043 Количество на модель: 5
4-3170200043
5
