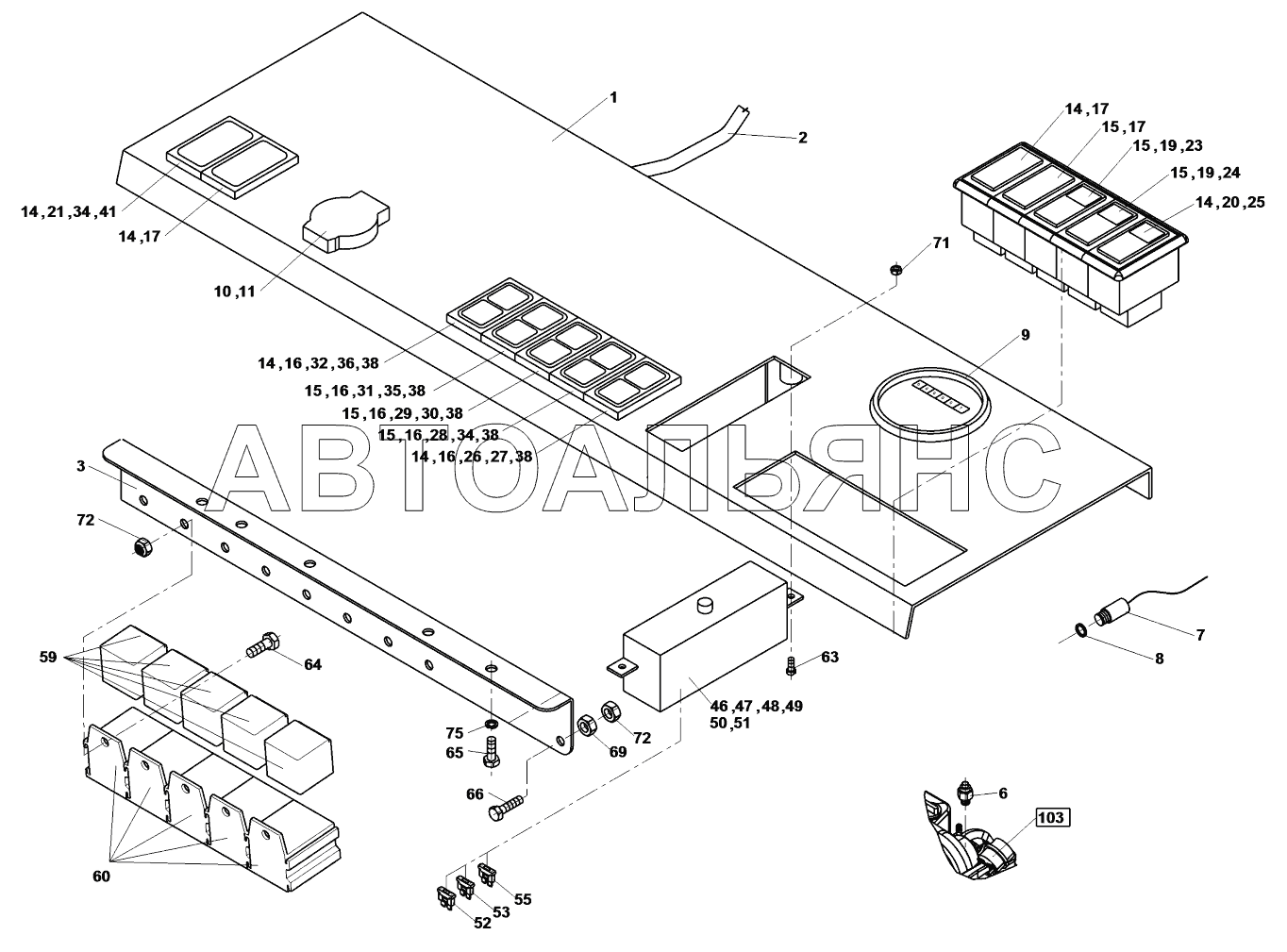

Instrument panel ASC 100. Каталог 2013г.

Electrical installation ASC 100 Basic equipment ASC 100

Вид отображения:

Детали справа

По ширине экрана

4-211677

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Plate

Заводской номер: 4-211677 Количество на модель: 1

4-211677

Номер детали на чертеже:

Plate

Заводской номер: 4-323738 Количество на модель: 1

4-323738

Номер детали на чертеже:

Cable harness

Заводской номер: 4-211675 Количество на модель: 1

4-211675

Номер детали на чертеже:

Bracket

Заводской номер: 4-324918 Количество на модель: 1

4-324918

Номер детали на чертеже:

Temperature sensor

Заводской номер: 4-5503580118 Количество на модель: 1

4-5503580118

Номер детали на чертеже:

Temperature switch

Заводской номер: 4-5503580053 Количество на модель: 1

4-5503580053

Номер детали на чертеже:

Sealing ring

Заводской номер: 4-6090010412 Количество на модель: 1

4-6090010412

Номер детали на чертеже:

Hours-run meter

Заводской номер: 4-5503580084 Количество на модель: 1

4-5503580084

Номер детали на чертеже:

Ignition lock

Заводской номер: 4-5358010401 Количество на модель: 1

4-5358010401

Номер детали на чертеже:

Flap

Заводской номер: 4-5358010402 Количество на модель: 1

4-5358010402

Номер детали на чертеже:

T-piece

Заводской номер: 4-5358200091 Количество на модель: 6

4-5358200091

Номер детали на чертеже:

Intermediate piece

Заводской номер: 4-5358200092 Количество на модель: 6

4-5358200092

Номер детали на чертеже:

Indicator lamp

Заводской номер: 4-5358220047 Количество на модель: 5

4-5358220047

Номер детали на чертеже:

Cover

Заводской номер: 4-5358220040 Количество на модель: 3

4-5358220040

Номер детали на чертеже:

Switch

Заводской номер: 4-5358220048 Количество на модель: 2

4-5358220048

Номер детали на чертеже:

Switch

Заводской номер: 4-5358200097 Количество на модель: 1

4-5358200097

Номер детали на чертеже:

Switch

Заводской номер: 4-5358220045 Количество на модель: 1

4-5358220045

Номер детали на чертеже:

Plate

Заводской номер: 4-5358220043 Количество на модель: 1

4-5358220043

Номер детали на чертеже:

Plate

Заводской номер: 4-5358220044 Количество на модель: 1

4-5358220044

Номер детали на чертеже:

Plate

Заводской номер: 4-5358210080 Количество на модель: 1

4-5358210080

Номер детали на чертеже:

Plate

Заводской номер: 4-5358210029 Количество на модель: 1

4-5358210029

Номер детали на чертеже:

Plate

Заводской номер: 4-5358220067 Количество на модель: 1

4-5358220067

Номер детали на чертеже:

Plate

Заводской номер: 4-5358210040 Количество на модель: 1

4-5358210040

Номер детали на чертеже:

Plate

Заводской номер: 4-5358220053 Количество на модель: 1

4-5358220053

Номер детали на чертеже:

Plate

Заводской номер: 4-5358220068 Количество на модель: 1

4-5358220068

Номер детали на чертеже:

Plate

Заводской номер: 4-5358220051 Количество на модель: 1

4-5358220051

Номер детали на чертеже:

Plate

Заводской номер: 4-5358220039 Количество на модель: 1

4-5358220039

Номер детали на чертеже:

Plate

Заводской номер: 4-5358210081 Количество на модель: 2

4-5358210081

Номер детали на чертеже:

Plate

Заводской номер: 4-6531013522 Количество на модель: 1

4-6531013522

Номер детали на чертеже:

Plate

Заводской номер: 4-6531013349 Количество на модель: 1

4-6531013349

Номер детали на чертеже:

Spotlight

Заводской номер: 4-5358220071 Количество на модель: 9

4-5358220071

Номер детали на чертеже:

Symbol

Заводской номер: 4-6531012244 Количество на модель: 1

4-6531012244

Номер детали на чертеже:

Fusebox

Заводской номер: 4-9200010006 Количество на модель: 1

4-9200010006

Номер детали на чертеже:

Bridge

Заводской номер: 4-9200010005 Количество на модель: 6

4-9200010005

Номер детали на чертеже:

Bunch plug

Заводской номер: 4-9200010004 Количество на модель: 1

4-9200010004

Номер детали на чертеже:

Bunch plug

Заводской номер: 4-9200010003 Количество на модель: 1

4-9200010003

Номер детали на чертеже:

Bunch plug

Заводской номер: 4-9200010002 Количество на модель: 1

4-9200010002

Номер детали на чертеже:

Bunch plug

Заводской номер: 4-9200010001 Количество на модель: 1

4-9200010001

Номер детали на чертеже:

Fuse

Заводской номер: 4-5422060014 Количество на модель: 1

4-5422060014

Номер детали на чертеже:

Fuse

Заводской номер: 4-5422060012 Количество на модель: 3

4-5422060012

Номер детали на чертеже:

Fuse

Заводской номер: 4-5422060013 Количество на модель: 2

4-5422060013

Номер детали на чертеже:

Relay

Заводской номер: 4-5358170080 Количество на модель: 5

4-5358170080

Номер детали на чертеже:

Relay support

Заводской номер: 4-5358170081 Количество на модель: 5

4-5358170081

Номер детали на чертеже:

Socket head cap screw

Заводской номер: 4-3113104012 Количество на модель: 2

4-3113104012

Номер детали на чертеже:

Hexagon head screw

Заводской номер: 4-3002505010 Количество на модель: 5

4-3002505010

Номер детали на чертеже:

Hexagon head screw

Заводской номер: 4-3002505012 Количество на модель: 3

4-3002505012

Номер детали на чертеже:

Hexagon head screw

Заводской номер: 4-3002505020 Количество на модель: 1

4-3002505020

Номер детали на чертеже:

Hexagon nut

Заводской номер: 4-3048500050 Количество на модель: 1

4-3048500050

Номер детали на чертеже:

Nut

Заводской номер: 4-3149200040 Количество на модель: 2

4-3149200040

Номер детали на чертеже:

Nut

Заводской номер: 4-3149200050 Количество на модель: 6

4-3149200050

Номер детали на чертеже:

Lock washer

Заводской номер: 4-3174000051 Количество на модель: 3

4-3174000051

Electrical installation ASC 100 Basic equipment ASC 100

Вернуться в раздел каталога

Номер	4-211677
Наименование	Plate
Кол-во на "Количество 1"	1
Покрытие	без покрытия

Номер	4-323738
Наименование	Plate
Кол-во на "Количество 1"	1
Покрытие	без покрытия

Номер	4-211675
Наименование	Cable harness
Кол-во на "Количество 1"	1
Покрытие	без покрытия

Номер	4-324918
Наименование	Bracket
Кол-во на "Количество 1"	1
Покрытие	без покрытия

Номер	4-5503580118
Наименование	Temperature sensor
Кол-во на "Количество 1"	1
Модель	4
Подгруппа	5503
Порядковый номер детали	580
Дополнительно	Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
