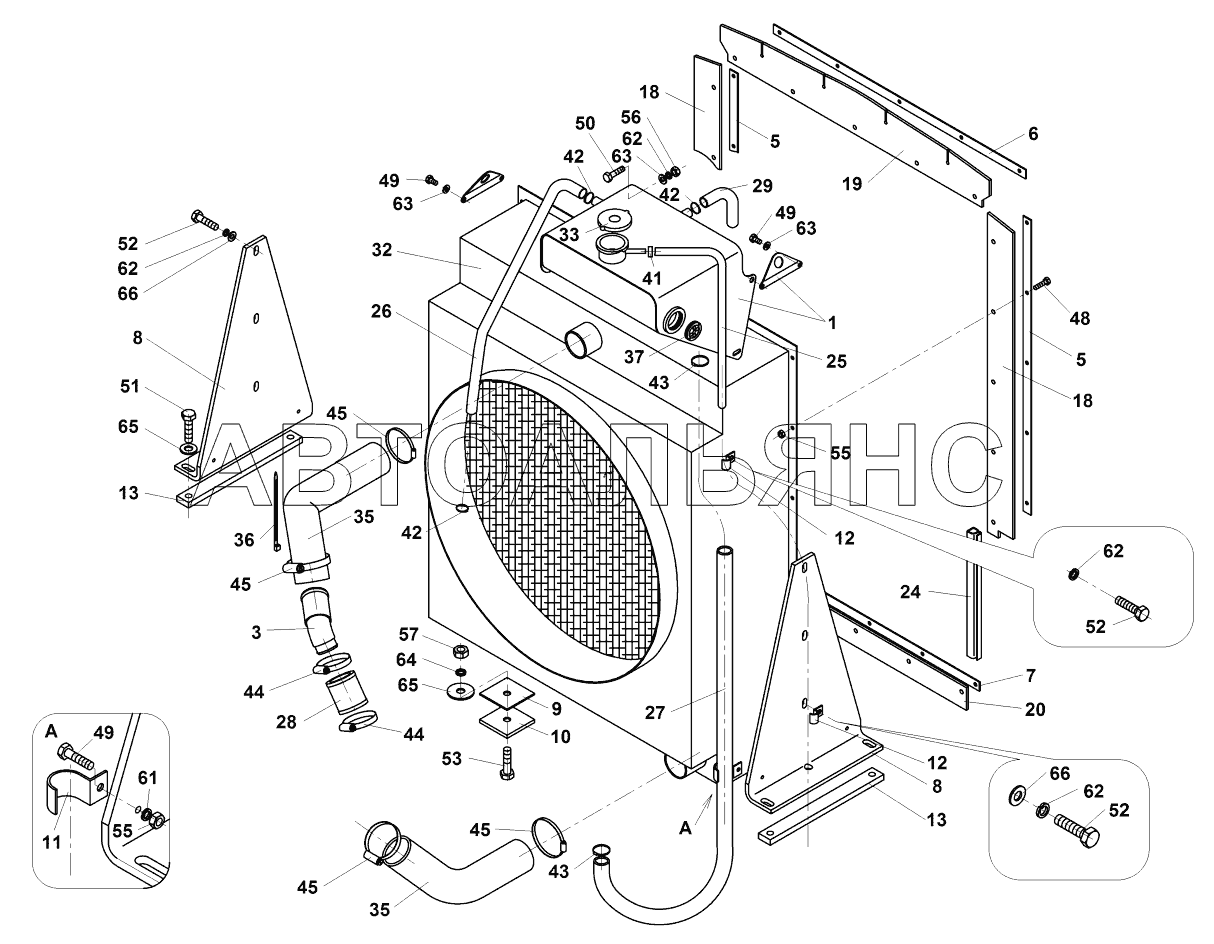

Cooling system ASC 100. Каталог 2013г.

Set of pumps ASC 100 Intake and exhaust pipe ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Cooling system

Заводской номер: 4-107053 Количество на модель: 1
4-107053
1
1

Номер детали на чертеже:

1

Tank

Заводской номер: 4-209462 Количество на модель: 1
4-209462
1
3

Номер детали на чертеже:

3

Manifold

Заводской номер: 4-440832 Количество на модель: 1
4-440832
1
5

Номер детали на чертеже:

5

Plate

Заводской номер: 4-319847 Количество на модель: 2
4-319847
2
6

Номер детали на чертеже:

6

Plate

Заводской номер: 4-319849 Количество на модель: 1
4-319849
1
7

Номер детали на чертеже:

7

Plate

Заводской номер: 4-319865 Количество на модель: 1
4-319865
1
8

Номер детали на чертеже:

8

Bracket

Заводской номер: 4-208617 Количество на модель: 2
4-208617
2
9

Номер детали на чертеже:

9

Spacer

Заводской номер: 4-436785 Количество на модель: 4
4-436785
4
10

Номер детали на чертеже:

10

Spacer

Заводской номер: 4-436786 Количество на модель: 4
4-436786
4
11

Номер детали на чертеже:

11

Clip

Заводской номер: 4-437276 Количество на модель: 1
4-437276
1
12

Номер детали на чертеже:

12

Clip

Заводской номер: 4-5531020095 Количество на модель: 3
4-5531020095
3
13

Номер детали на чертеже:

13

Plate

Заводской номер: 4-436800 Количество на модель: 2
4-436800
2
18

Номер детали на чертеже:

18

Diaphragm

Заводской номер: 4-325149 Количество на модель: 2
4-325149
2
19

Номер детали на чертеже:

19

Diaphragm

Заводской номер: 4-324991 Количество на модель: 1
4-324991
1
20

Номер детали на чертеже:

20

Diaphragm

Заводской номер: 4-319855 Количество на модель: 1
4-319855
1
24

Номер детали на чертеже:

24

Gasket

Заводской номер: 4-612158 Количество на модель: 2
4-612158
2
25

Номер детали на чертеже:

25

Hose

Заводской номер: 4-612160 Количество на модель: 1
4-612160
1
26

Номер детали на чертеже:

26

Hose

Заводской номер: 4-613654 Количество на модель: 1
4-613654
1
27

Номер детали на чертеже:

27

Cooler hose

Заводской номер: 4-612157 Количество на модель: 1
4-612157
1
28

Номер детали на чертеже:

28

Clutch

Заводской номер: 4-612802 Количество на модель: 1
4-612802
1
29

Номер детали на чертеже:

29

Hose

Заводской номер: 4-611818 Количество на модель: 1
4-611818
1
32

Номер детали на чертеже:

32

Oil-water-air cooler

Заводской номер: 1162465 Количество на модель: 1
1162465
1
33

Номер детали на чертеже:

33

Plug

Заводской номер: 4-9500000057 Количество на модель: 1
4-9500000057
1
35

Номер детали на чертеже:

35

Elbow

Заводской номер: 4-6160084037 Количество на модель: 2
4-6160084037
2
36

Номер детали на чертеже:

36

Staple strip

Заводской номер: 4-6150051017 Количество на модель: 1
4-6150051017
1
37

Номер детали на чертеже:

37

Inspection glass

Заводской номер: 4-5536860011 Количество на модель: 1
4-5536860011
1
41

Номер детали на чертеже:

41

Clip

Заводской номер: 4-5531020061 Количество на модель: 1
4-5531020061
1
42

Номер детали на чертеже:

42

Hose clamp

Заводской номер: 4-5531020002 Количество на модель: 4
4-5531020002
4
43

Номер детали на чертеже:

43

Hose clamp

Заводской номер: 4-5531020074 Количество на модель: 2
4-5531020074
2
44

Номер детали на чертеже:

44

Hose clamp

Заводской номер: 4-5531020070 Количество на модель: 2
4-5531020070
2
45

Номер детали на чертеже:

45

Hose clamp

Заводской номер: 4-5531020075 Количество на модель: 4
4-5531020075
4
48

Номер детали на чертеже:

48

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 26
4-3002506016
26
49

Номер детали на чертеже:

49

Hexagon head screw

Заводской номер: 4-3002506020 Количество на модель: 5
4-3002506020
5
50

Номер детали на чертеже:

50

Hexagon head screw

Заводской номер: 4-3002508020 Количество на модель: 1
4-3002508020
1
51

Номер детали на чертеже:

51

Hexagon head screw

Заводской номер: 4-3002512035 Количество на модель: 4
4-3002512035
4
52

Номер детали на чертеже:

52

Hexagon head screw

Заводской номер: 4-3002508030 Количество на модель: 8
4-3002508030
8
53

Номер детали на чертеже:

53

Hexagon head screw

Заводской номер: 4-3002512040 Количество на модель: 2
4-3002512040
2
55

Номер детали на чертеже:

55

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 21
4-3048500060
21
56

Номер детали на чертеже:

56

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 1
4-3048500080
1
57

Номер детали на чертеже:

57

Hexagon nut

Заводской номер: 4-3048500120 Количество на модель: 2
4-3048500120
2
61

Номер детали на чертеже:

61

Spring washer

Заводской номер: 4-3900017060 Количество на модель: 2
4-3900017060
2
62

Номер детали на чертеже:

62

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 9
4-3900017080
9
63

Номер детали на чертеже:

63

Washer

Заводской номер: 4-3170200084 Количество на модель: 5
4-3170200084
5
64

Номер детали на чертеже:

64

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 4
4-3900017120
4
65

Номер детали на чертеже:

65

Washer

Заводской номер: 4-3172700140 Количество на модель: 2
4-3172700140
2
66

Номер детали на чертеже:

66

Washer

Заводской номер: 4-3172700090 Количество на модель: 5
4-3172700090
5
