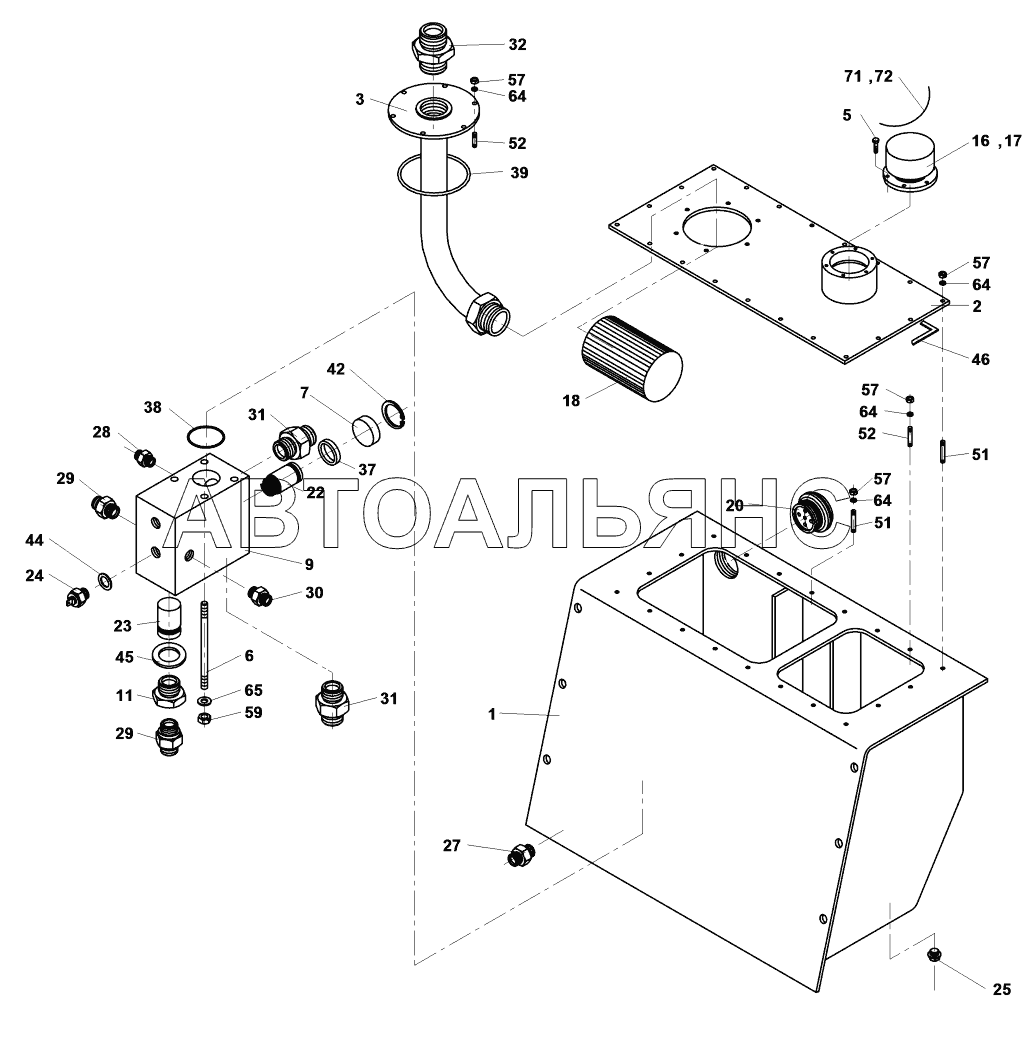

Hydraulic oil tank ASC 100. Каталог 2013г.

Steering hydraulics ASC 100 Steer cylinder ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Tank

Заводской номер: 4-5451050066 Количество на модель: 1
4-5451050066
1
1

Номер детали на чертеже:

1

Tank

Заводской номер: 4-8300750134 Количество на модель: 1
4-8300750134
1
2

Номер детали на чертеже:

2

Cover

Заводской номер: 4-8300750136 Количество на модель: 1
4-8300750136
1
3

Номер детали на чертеже:

3

Holder

Заводской номер: 4-8300750137 Количество на модель: 1
4-8300750137
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 4-438723 Количество на модель: 1
4-438723
1
6

Номер детали на чертеже:

6

Threaded rod

Заводской номер: 4-440859 Количество на модель: 4
4-440859
4
7

Номер детали на чертеже:

7

Plug

Заводской номер: 4-440860 Количество на модель: 1
4-440860
1
9

Номер детали на чертеже:

9

Cube

Заводской номер: 4-8300750138 Количество на модель: 1
4-8300750138
1
11

Номер детали на чертеже:

11

Reduction

Заводской номер: 4-437267 Количество на модель: 1
4-437267
1
16

Номер детали на чертеже:

16

Filler neck

Заводской номер: 4-5358500002 Количество на модель: 1
4-5358500002
1
17

Номер детали на чертеже:

17

Accessories

Заводской номер: 4-5358500004 Количество на модель: 1
4-5358500004
1
18

Номер детали на чертеже:

18

Strainer

Заводской номер: 4-5451050018 Количество на модель: 1
4-5451050018
1
20

Номер детали на чертеже:

20

Inspection glass

Заводской номер: 4-5536860012 Количество на модель: 1
4-5536860012
1
22

Номер детали на чертеже:

22

Temperature controller

Заводской номер: 4-5358010206 Количество на модель: 1
4-5358010206
1
23

Номер детали на чертеже:

23

Valve

Заводской номер: 4-5451050016 Количество на модель: 1
4-5451050016
1
24

Номер детали на чертеже:

24

Temperature sensor

Заводской номер: 4-5503580072 Количество на модель: 1
4-5503580072
1
25

Номер детали на чертеже:

25

Plug

Заводской номер: 4-5160670037 Количество на модель: 1
4-5160670037
1
27

Номер детали на чертеже:

27

Screwed connection

Заводской номер: 4-5160650106 Количество на модель: 1
4-5160650106
1
28

Номер детали на чертеже:

28

Screwed connection

Заводской номер: 4-5160650059 Количество на модель: 1
4-5160650059
1
29

Номер детали на чертеже:

29

Connector

Заводской номер: 4-5160650045 Количество на модель: 2
4-5160650045
2
30

Номер детали на чертеже:

30

Screwed connection

Заводской номер: 4-5160650066 Количество на модель: 1
4-5160650066
1
31

Номер детали на чертеже:

31

Screwed connection

Заводской номер: 4-5160650067 Количество на модель: 2
4-5160650067
2
32

Номер детали на чертеже:

32

Connector

Заводской номер: 4-5160650091 Количество на модель: 1
4-5160650091
1
37

Номер детали на чертеже:

37

O-ring

Заводской номер: 4-6160142202 Количество на модель: 1
4-6160142202
1
38

Номер детали на чертеже:

38

O-ring

Заводской номер: 4-6160142206 Количество на модель: 1
4-6160142206
1
39

Номер детали на чертеже:

39

O-ring

Заводской номер: 4-6160142207 Количество на модель: 1
4-6160142207
1
42

Номер детали на чертеже:

42

Circlip

Заводской номер: 4-5535010231 Количество на модель: 1
4-5535010231
1
44

Номер детали на чертеже:

44

Sealing ring

Заводской номер: 4-6090010412 Количество на модель: 1
4-6090010412
1
45

Номер детали на чертеже:

45

Sealing ring

Заводской номер: 4-6090010420 Количество на модель: 1
4-6090010420
1
46

Номер детали на чертеже:

46

Sealing tape

Заводской номер: 4-690219 Количество на модель: 1
4-690219
1
51

Номер детали на чертеже:

51

Stud bolt

Заводской номер: 4-3029506025 Количество на модель: 2
4-3029506025
2
52

Номер детали на чертеже:

52

Stud bolt

Заводской номер: 4-3029506016 Количество на модель: 24
4-3029506016
24
57

Номер детали на чертеже:

57

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 26
4-3048500060
26
59

Номер детали на чертеже:

59

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 4
4-3048500080
4
64

Номер детали на чертеже:

64

Lock washer

Заводской номер: 4-3174000061 Количество на модель: 26
4-3174000061
26
65

Номер детали на чертеже:

65

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 8
4-3900017080
8
71

Номер детали на чертеже:

71

Lead seal

Заводской номер: 4-4100300011 Количество на модель: 1
4-4100300011
1
72

Номер детали на чертеже:

72

Wire

Заводской номер: 4-690079 Количество на модель: 1
4-690079
1
