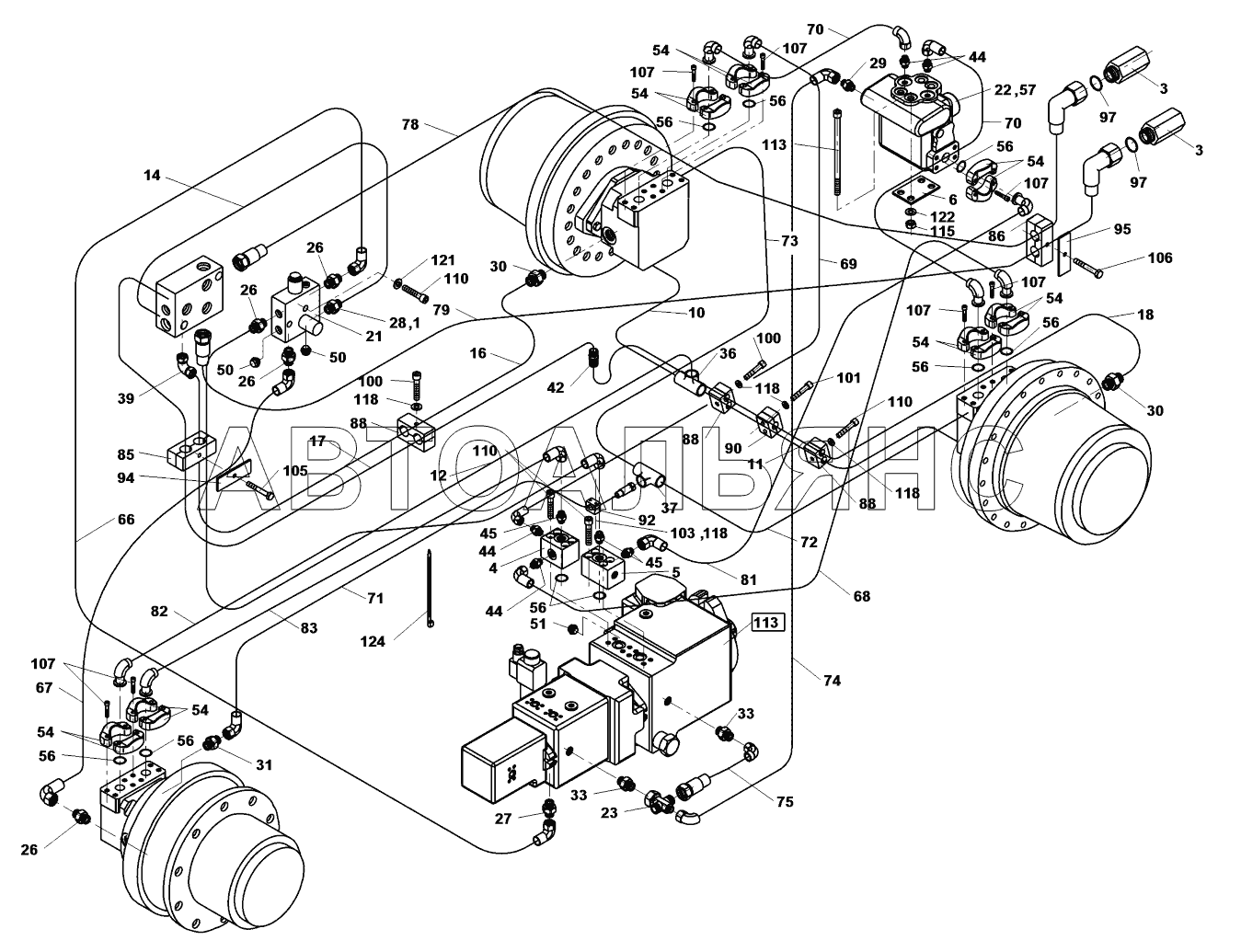

Driving hydraulics ASC 100. Каталог 2013г.

Hydraulic ASC 100 Vibration hydraulics ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Driving hydraulics

Заводской номер: 4-107117 Количество на модель: 1
4-107117
1
1

Номер детали на чертеже:

1

Diaphragm

Заводской номер: 4-442833 Количество на модель: 1
4-442833
1
3

Номер детали на чертеже:

3

Connector

Заводской номер: 4-319877 Количество на модель: 2
4-319877
2
4

Номер детали на чертеже:

4

Cube

Заводской номер: 4-323956 Количество на модель: 1
4-323956
1
5

Номер детали на чертеже:

5

Cube

Заводской номер: 4-323957 Количество на модель: 1
4-323957
1
6

Номер детали на чертеже:

6

Washer

Заводской номер: 4-442829 Количество на модель: 1
4-442829
1
10

Номер детали на чертеже:

10

Pipe

Заводской номер: 4-613595 Количество на модель: 1
4-613595
1
11

Номер детали на чертеже:

11

Pipe

Заводской номер: 4-613596 Количество на модель: 1
4-613596
1
12

Номер детали на чертеже:

12

Pipe

Заводской номер: 4-613669 Количество на модель: 1
4-613669
1
14

Номер детали на чертеже:

14

Pipe

Заводской номер: 4-613678 Количество на модель: 1
4-613678
1
16

Номер детали на чертеже:

16

Pipe

Заводской номер: 4-613679 Количество на модель: 1
4-613679
1
17

Номер детали на чертеже:

17

Pipe

Заводской номер: 4-613672 Количество на модель: 1
4-613672
1
18

Номер детали на чертеже:

18

Pipe

Заводской номер: 4-613601 Количество на модель: 1
4-613601
1
21

Номер детали на чертеже:

21

Hydraulic brake block

Заводской номер: 4-5451050067 Количество на модель: 1
4-5451050067
1
22

Номер детали на чертеже:

22

Block

Заводской номер: 4-5451050101 Количество на модель: 1
4-5451050101
1
23

Номер детали на чертеже:

23

Hydraulic body

Заводской номер: 4-5160571337 Количество на модель: 1
4-5160571337
1
26

Номер детали на чертеже:

26

Screwed connection

Заводской номер: 4-5160650058 Количество на модель: 4
4-5160650058
4
27

Номер детали на чертеже:

27

Screwed connection

Заводской номер: 4-5160650105 Количество на модель: 1
4-5160650105
1
28

Номер детали на чертеже:

28

Connector

Заводской номер: 4-5160650078 Количество на модель: 1
4-5160650078
1
29

Номер детали на чертеже:

29

Screwed connection

Заводской номер: 4-5160650085 Количество на модель: 1
4-5160650085
1
30

Номер детали на чертеже:

30

Connector

Заводской номер: 4-5160650086 Количество на модель: 4
4-5160650086
4
31

Номер детали на чертеже:

31

Connector

Заводской номер: 4-5160650033 Количество на модель: 1
4-5160650033
1
33

Номер детали на чертеже:

33

Connector

Заводской номер: 4-5160571630 Количество на модель: 2
4-5160571630
2
36

Номер детали на чертеже:

36

T-socket

Заводской номер: 4-5160660059 Количество на модель: 1
4-5160660059
1
37

Номер детали на чертеже:

37

T-socket

Заводской номер: 4-5160660100 Количество на модель: 1
4-5160660100
1
39

Номер детали на чертеже:

39

Screwed connection

Заводской номер: 4-5160670029 Количество на модель: 1
4-5160670029
1
42

Номер детали на чертеже:

42

Clutch

Заводской номер: 4-5160660012 Количество на модель: 1
4-5160660012
1
44

Номер детали на чертеже:

44

Connector

Заводской номер: 4-5160650134 Количество на модель: 4
4-5160650134
4
45

Номер детали на чертеже:

45

Connector

Заводской номер: 4-5160650120 Количество на модель: 3
4-5160650120
3
50

Номер детали на чертеже:

50

Plug

Заводской номер: 4-5160670114 Количество на модель: 2
4-5160670114
2
51

Номер детали на чертеже:

51

Plug

Заводской номер: 4-5160670040 Количество на модель: 1
4-5160670040
1
54

Номер детали на чертеже:

54

Yoke

Заводской номер: 4-5160580016 Количество на модель: 14
4-5160580016
14
56

Номер детали на чертеже:

56

O-ring

Заводской номер: 4-6160142202 Количество на модель: 9
4-6160142202
9
57

Номер детали на чертеже:

57

O-ring

Заводской номер: 4-6160142203 Количество на модель: 1
4-6160142203
1
66

Номер детали на чертеже:

66

Hydraulic hose

Заводской номер: 4-5160571652 Количество на модель: 1
4-5160571652
1
67

Номер детали на чертеже:

67

Hydraulic hose

Заводской номер: 4-5160571653 Количество на модель: 1
4-5160571653
1
68

Номер детали на чертеже:

68

Hydraulic hose

Заводской номер: 4-5160571656 Количество на модель: 1
4-5160571656
1
69

Номер детали на чертеже:

69

Hydraulic hose

Заводской номер: 4-5160571657 Количество на модель: 1
4-5160571657
1
70

Номер детали на чертеже:

70

Hydraulic hose

Заводской номер: 4-5160571660 Количество на модель: 2
4-5160571660
2
71

Номер детали на чертеже:

71

Hydraulic hose

Заводской номер: 4-5160571661 Количество на модель: 1
4-5160571661
1
72

Номер детали на чертеже:

72

Hydraulic hose

Заводской номер: 4-5160571673 Количество на модель: 1
4-5160571673
1
73

Номер детали на чертеже:

73

Hydraulic hose

Заводской номер: 4-5160571672 Количество на модель: 1
4-5160571672
1
74

Номер детали на чертеже:

74

Hydraulic hose

Заводской номер: 4-5160571654 Количество на модель: 1
4-5160571654
1
75

Номер детали на чертеже:

75

Hydraulic hose

Заводской номер: 4-5160570203 Количество на модель: 1
4-5160570203
1
78

Номер детали на чертеже:

78

Hydraulic hose

Заводской номер: 4-5160571648 Количество на модель: 1
4-5160571648
1
79

Номер детали на чертеже:

79

Hydraulic hose

Заводской номер: 4-5160570615 Количество на модель: 1
4-5160570615
1
81

Номер детали на чертеже:

81

Hydraulic hose

Заводской номер: 4-5160571658 Количество на модель: 1
4-5160571658
1
82

Номер детали на чертеже:

82

Hydraulic hose

Заводской номер: 4-5160571659 Количество на модель: 1
4-5160571659
1
83

Номер детали на чертеже:

83

Hydraulic hose

Заводской номер: 4-5160571662 Количество на модель: 1
4-5160571662
1
85

Номер детали на чертеже:

85

Sleeve

Заводской номер: 4-5358050027 Количество на модель: 1
4-5358050027
1
86

Номер детали на чертеже:

86

Sleeve

Заводской номер: 4-5358050061 Количество на модель: 1
4-5358050061
1
88

Номер детали на чертеже:

88

Sleeve

Заводской номер: 4-5358050022 Количество на модель: 3
4-5358050022
3
90

Номер детали на чертеже:

90

Sleeve

Заводской номер: 4-5358050024 Количество на модель: 1
4-5358050024
1
92

Номер детали на чертеже:

92

Sleeve

Заводской номер: 4-5358050034 Количество на модель: 1
4-5358050034
1
94

Номер детали на чертеже:

94

Cap

Заводской номер: 4-5358050032 Количество на модель: 1
4-5358050032
1
95

Номер детали на чертеже:

95

Cap

Заводской номер: 4-5358050059 Количество на модель: 1
4-5358050059
1
97

Номер детали на чертеже:

97

Sealing ring

Заводской номер: 4-6090010424 Количество на модель: 2
4-6090010424
2
100

Номер детали на чертеже:

100

Socket head cap screw

Заводской номер: 4-3114306022 Количество на модель: 3
4-3114306022
3
101

Номер детали на чертеже:

101

Socket head cap screw

Заводской номер: 4-3114306028 Количество на модель: 2
4-3114306028
2
103

Номер детали на чертеже:

103

Socket head cap screw

Заводской номер: 4-3114306030 Количество на модель: 2
4-3114306030
2
105

Номер детали на чертеже:

105

Hexagon head screw

Заводской номер: 4-3001508035 Количество на модель: 1
4-3001508035
1
106

Номер детали на чертеже:

106

Socket head cap screw

Заводской номер: 4-3114308065 Количество на модель: 1
4-3114308065
1
107

Номер детали на чертеже:

107

Hexagon head screw

Заводской номер: 4-3001510035 Количество на модель: 28
4-3001510035
28
110

Номер детали на чертеже:

110

Socket head cap screw

Заводской номер: 4-3114310060 Количество на модель: 10
4-3114310060
10
113

Номер детали на чертеже:

113

Socket head cap screw

Заводской номер: 4-3114312160 Количество на модель: 4
4-3114312160
4
115

Номер детали на чертеже:

115

Hexagon nut

Заводской номер: 4-3048500120 Количество на модель: 4
4-3048500120
4
118

Номер детали на чертеже:

118

Washer

Заводской номер: 4-3170200064 Количество на модель: 7
4-3170200064
7
121

Номер детали на чертеже:

121

Spring washer

Заводской номер: 4-3900017100 Количество на модель: 2
4-3900017100
2
122

Номер детали на чертеже:

122

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 4
4-3900017120
4
124

Номер детали на чертеже:

124

Staple strip

Заводской номер: 4-6150051019 Количество на модель: 15
4-6150051019
15
