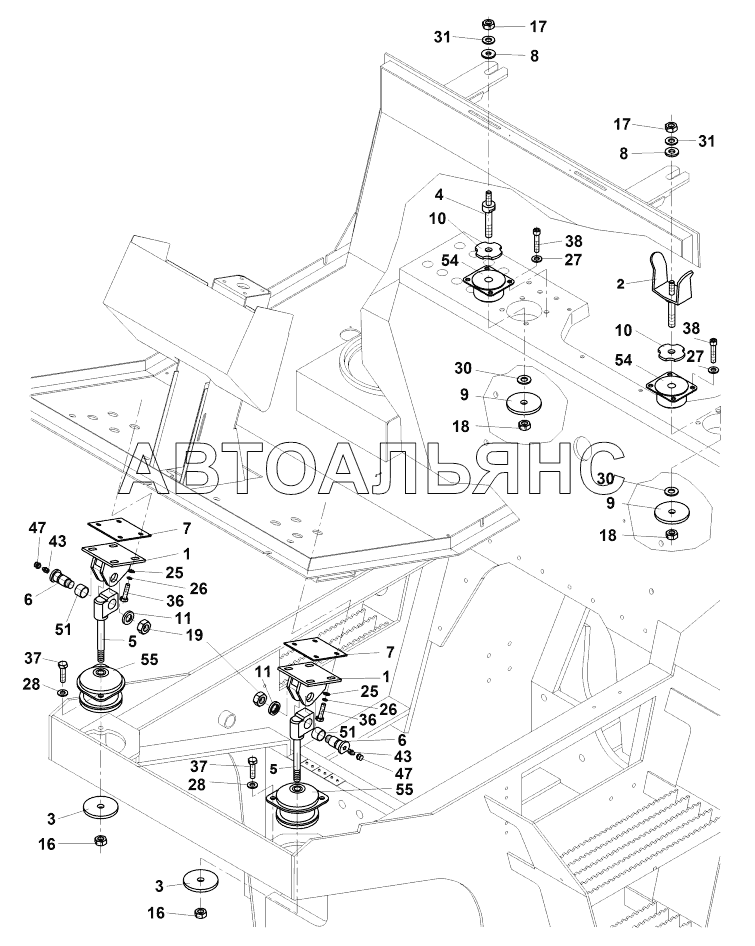

Platform mounting ASC 100. Каталог 2013г.

Railing wiring ASC 100 Control ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Platform support

Заводской номер: 4-106523 Количество на модель: 1
4-106523
1
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 4-322404 Количество на модель: 2
4-322404
2
2

Номер детали на чертеже:

2

Screw

Заводской номер: 4-321097 Количество на модель: 1
4-321097
1
3

Номер детали на чертеже:

3

Fuse

Заводской номер: 4-433639 Количество на модель: 2
4-433639
2
4

Номер детали на чертеже:

4

Screw

Заводской номер: 4-321095 Количество на модель: 1
4-321095
1
5

Номер детали на чертеже:

5

Eye

Заводской номер: 4-322408 Количество на модель: 2
4-322408
2
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 4-441048 Количество на модель: 2
4-441048
2
7

Номер детали на чертеже:

7

Washer

Заводской номер: 4-433686 Количество на модель: 2
4-433686
2
8

Номер детали на чертеже:

8

Washer

Заводской номер: 4-440493 Количество на модель: 2
4-440493
2
9

Номер детали на чертеже:

9

Fuse

Заводской номер: 4-439406 Количество на модель: 2
4-439406
2
10

Номер детали на чертеже:

10

Fuse

Заводской номер: 4-439407 Количество на модель: 2
4-439407
2
11

Номер детали на чертеже:

11

Washer

Заводской номер: 4-441066 Количество на модель: 2
4-441066
2
16

Номер детали на чертеже:

16

Nut

Заводской номер: 4-3149200160 Количество на модель: 2
4-3149200160
2
17

Номер детали на чертеже:

17

Hexagon nut

Заводской номер: 4-3048700160 Количество на модель: 2
4-3048700160
2
18

Номер детали на чертеже:

18

Nut

Заводской номер: 4-3149200200 Количество на модель: 2
4-3149200200
2
19

Номер детали на чертеже:

19

Nut

Заводской номер: 4-3149201520 Количество на модель: 2
4-3149201520
2
25

Номер детали на чертеже:

25

Washer

Заводской номер: 4-3170600100 Количество на модель: 8
4-3170600100
8
26

Номер детали на чертеже:

26

Spring washer

Заводской номер: 4-3900017100 Количество на модель: 8
4-3900017100
8
27

Номер детали на чертеже:

27

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 8
4-3900017120
8
28

Номер детали на чертеже:

28

Washer

Заводской номер: 4-3170200130 Количество на модель: 4
4-3170200130
4
30

Номер детали на чертеже:

30

Washer

Заводской номер: 4-3170600210 Количество на модель: 2
4-3170600210
2
31

Номер детали на чертеже:

31

Strain washer

Заводской номер: 4-3679600170 Количество на модель: 2
4-3679600170
2
36

Номер детали на чертеже:

36

Hexagon head screw

Заводской номер: 4-3002510025 Количество на модель: 8
4-3002510025
8
37

Номер детали на чертеже:

37

Hexagon head screw

Заводской номер: 4-3002512025 Количество на модель: 4
4-3002512025
4
38

Номер детали на чертеже:

38

Socket head cap screw

Заводской номер: 4-3114312025 Количество на модель: 8
4-3114312025
8
43

Номер детали на чертеже:

43

Greasing nipple

Заводской номер: 4-5536210006 Количество на модель: 2
4-5536210006
2
47

Номер детали на чертеже:

47

Plug

Заводской номер: 4-5358030042 Количество на модель: 2
4-5358030042
2
51

Номер детали на чертеже:

51

Bushing

Заводской номер: 4-3910002525 Количество на модель: 2
4-3910002525
2
54

Номер детали на чертеже:

54

Rubber mount

Заводской номер: 1160052 Количество на модель: 2
1160052
2
55

Номер детали на чертеже:

55

Rubber mount

Заводской номер: 4-6120080016 Количество на модель: 2
4-6120080016
2
