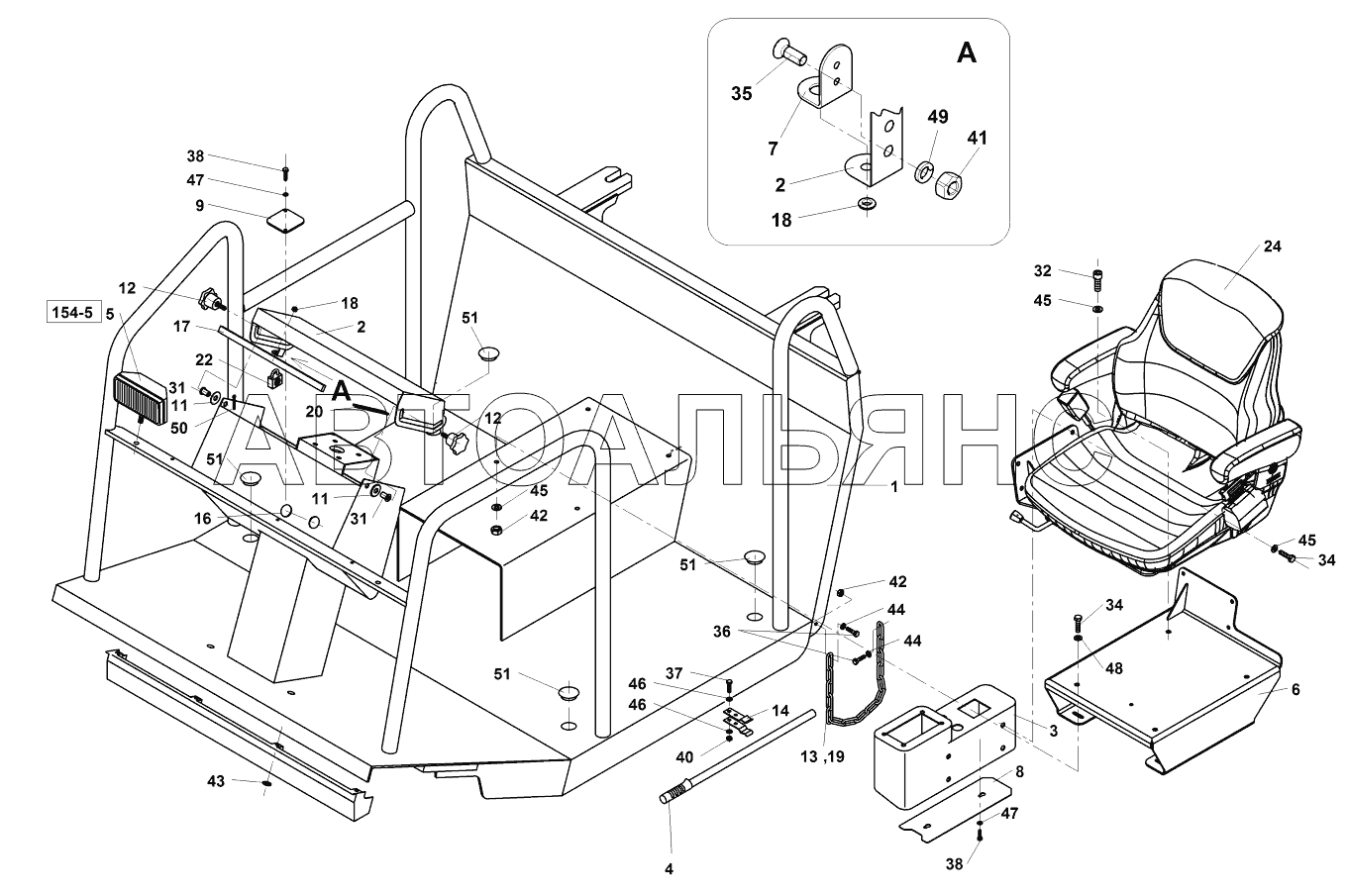

Operator platform ASC 100. Каталог 2013г.

Cab ASC 100 Pipe ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Platform

Заводской номер: 4-107768 Количество на модель: 1
4-107768
1
1

Номер детали на чертеже:

1

Platform

Заводской номер: 4-106616 Количество на модель: 1
4-106616
1
2

Номер детали на чертеже:

2

Front cover

Заводской номер: 4-320817 Количество на модель: 1
4-320817
1
3

Номер детали на чертеже:

3

Control panel

Заводской номер: 4-325098 Количество на модель: 1
4-325098
1
4

Номер детали на чертеже:

4

Pipe

Заводской номер: 4-S441374 Количество на модель: 1
4-S441374
1
5

Номер детали на чертеже:

5

Railing wiring

Заводской номер: 4-S323874 Количество на модель: 1
4-S323874
1
6

Номер детали на чертеже:

6

Support

Заводской номер: 4-210539 Количество на модель: 1
4-210539
1
7

Номер детали на чертеже:

7

Plate

Заводской номер: 4-19531 Количество на модель: 1
4-19531
1
8

Номер детали на чертеже:

8

Cover

Заводской номер: 4-441508 Количество на модель: 1
4-441508
1
9

Номер детали на чертеже:

9

Plate

Заводской номер: 4-442828 Количество на модель: 1
4-442828
1
11

Номер детали на чертеже:

11

Washer

Заводской номер: 4-435151 Количество на модель: 2
4-435151
2
12

Номер детали на чертеже:

12

Screw

Заводской номер: 4-439187 Количество на модель: 2
4-439187
2
13

Номер детали на чертеже:

13

Link chain

Заводской номер: 4-435283 Количество на модель: 1
4-435283
1
14

Номер детали на чертеже:

14

Spring

Заводской номер: 4-4100030183 Количество на модель: 2
4-4100030183
2
16

Номер детали на чертеже:

16

Plug

Заводской номер: 4-5358570053 Количество на модель: 1
4-5358570053
1
17

Номер детали на чертеже:

17

Rubber profile

Заводской номер: 4-6150020021 Количество на модель:
4-6150020021
18

Номер детали на чертеже:

18

Leadthrough

Заводской номер: 4-6160100158 Количество на модель: 1
4-6160100158
1
19

Номер детали на чертеже:

19

Insulating hose

Заводской номер: 4-6150010013 Количество на модель:
4-6150010013
20

Номер детали на чертеже:

20

Adhesive tape

Заводской номер: 4-6120070106 Количество на модель:
4-6120070106
22

Номер детали на чертеже:

22

Padlock

Заводской номер: 4-5358010328 Количество на модель: 1
4-5358010328
1
24

Номер детали на чертеже:

24

Driver's seat

Заводской номер: 1201588 Количество на модель: 1
1201588
1
31

Номер детали на чертеже:

31

Nut

Заводской номер: 4-5535010953 Количество на модель: 2
4-5535010953
2
32

Номер детали на чертеже:

32

Socket head cap screw

Заводской номер: 4-3114308020 Количество на модель: 4
4-3114308020
4
34

Номер детали на чертеже:

34

Hexagon head screw

Заводской номер: 4-3002508025 Количество на модель: 4
4-3002508025
4
35

Номер детали на чертеже:

35

Countersunk screw

Заводской номер: 1196363 Количество на модель: 2
1196363
2
36

Номер детали на чертеже:

36

Hexagon head screw

Заводской номер: 4-3002508016 Количество на модель: 2
4-3002508016
2
37

Номер детали на чертеже:

37

Hexagon head screw

Заводской номер: 4-3002506025 Количество на модель: 2
4-3002506025
2
38

Номер детали на чертеже:

38

Hexagon head screw

Заводской номер: 4-3002505010 Количество на модель: 4
4-3002505010
4
40

Номер детали на чертеже:

40

Nut

Заводской номер: 4-3149200060 Количество на модель: 2
4-3149200060
2
41

Номер детали на чертеже:

41

Hexagon nut

Заводской номер: 4-3140100040 Количество на модель: 2
4-3140100040
2
42

Номер детали на чертеже:

42

Hexagon nut

Заводской номер: 4-3048500080 Количество на модель: 1
4-3048500080
1
43

Номер детали на чертеже:

43

Washer

Заводской номер: 4-3170600100 Количество на модель: 8
4-3170600100
8
44

Номер детали на чертеже:

44

Washer

Заводской номер: 4-3170200084 Количество на модель: 3
4-3170200084
3
45

Номер детали на чертеже:

45

Spring washer

Заводской номер: 4-3900017080 Количество на модель: 4
4-3900017080
4
46

Номер детали на чертеже:

46

Washer

Заводской номер: 4-3170200064 Количество на модель: 4
4-3170200064
4
47

Номер детали на чертеже:

47

Washer

Заводской номер: 4-3170200053 Количество на модель: 4
4-3170200053
4
48

Номер детали на чертеже:

48

Strain washer

Заводской номер: 4-3679600080 Количество на модель: 4
4-3679600080
4
49

Номер детали на чертеже:

49

Lock washer

Заводской номер: 4-3174000041 Количество на модель: 2
4-3174000041
2
50

Номер детали на чертеже:

50

Split-pin

Заводской номер: 4-3178103220 Количество на модель: 2
4-3178103220
2
51

Номер детали на чертеже:

51

Plug

Заводской номер: 4-5358570072 Количество на модель: 4
4-5358570072
4
Cab ASC 100 Pipe ASC 100
