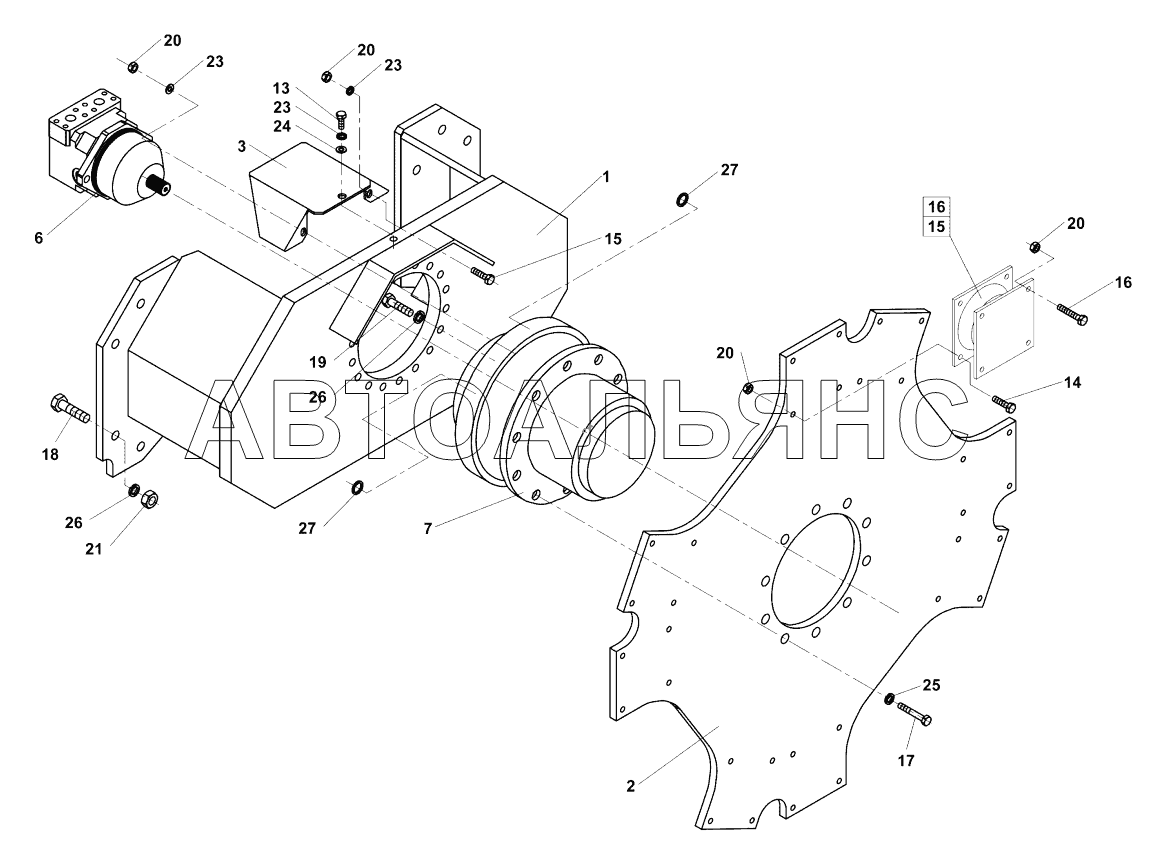

Drum drive ASC 100. Каталог 2013г.

Vibrator ASC 100 Tyred wheel ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Drum drive

Заводской номер: 4-107647 Количество на модель: 1
4-107647
1
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 4-210460 Количество на модель: 1
4-210460
1
2

Номер детали на чертеже:

2

Driver

Заводской номер: 4-107048 Количество на модель: 1
4-107048
1
3

Номер детали на чертеже:

3

Cover

Заводской номер: 4-210463 Количество на модель: 1
4-210463
1
6

Номер детали на чертеже:

6

Fluid motor

Заводской номер: 4-9540000122 Количество на модель: 1
4-9540000122
1
7

Номер детали на чертеже:

7

Gear

Заводской номер: 4-9501000108 Количество на модель: 1
4-9501000108
1
13

Номер детали на чертеже:

13

Hexagon head screw

Заводской номер: 4-3002512030 Количество на модель: 1
4-3002512030
1
14

Номер детали на чертеже:

14

Hexagon head screw

Заводской номер: 4-3002512040 Количество на модель: 24
4-3002512040
24
15

Номер детали на чертеже:

15

Hexagon head screw

Заводской номер: 4-3001512045 Количество на модель: 2
4-3001512045
2
16

Номер детали на чертеже:

16

Hexagon head screw

Заводской номер: 4-3001512070 Количество на модель: 24
4-3001512070
24
17

Номер детали на чертеже:

17

Hexagon head screw

Заводской номер: 4-3002516050 Количество на модель: 20
4-3002516050
20
18

Номер детали на чертеже:

18

Hexagon head screw

Заводской номер: 4-3001520070 Количество на модель: 8
4-3001520070
8
19

Номер детали на чертеже:

19

Hexagon head screw

Заводской номер: 4-3002520060 Количество на модель: 17
4-3002520060
17
20

Номер детали на чертеже:

20

Nut

Заводской номер: 4-3530020120 Количество на модель: 52
4-3530020120
52
21

Номер детали на чертеже:

21

Hexagon nut

Заводской номер: 4-3048500200 Количество на модель: 8
4-3048500200
8
23

Номер детали на чертеже:

23

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 3
4-3900017120
3
24

Номер детали на чертеже:

24

Washer

Заводской номер: 4-3170600130 Количество на модель: 3
4-3170600130
3
25

Номер детали на чертеже:

25

Spring washer

Заводской номер: 4-3900017160 Количество на модель: 20
4-3900017160
20
26

Номер детали на чертеже:

26

Spring washer

Заводской номер: 4-3900017200 Количество на модель: 25
4-3900017200
25
27

Номер детали на чертеже:

27

Sealing ring

Заводской номер: 4-6090010077 Количество на модель: 2
4-6090010077
2
