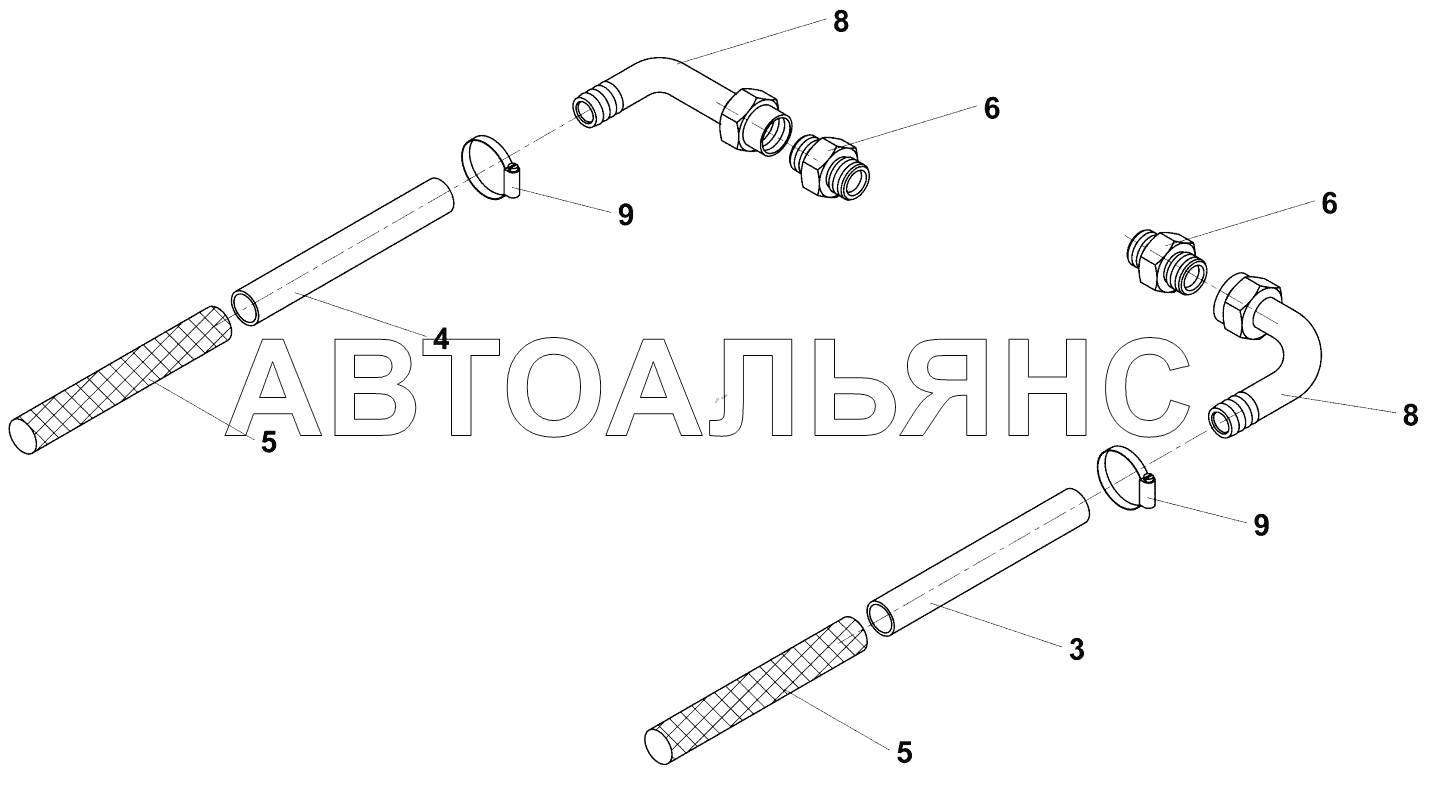

Heater connection ASC 100. Каталог 2013г.

Electrical installation ASC 100 Air conditioning system ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Heater connection

Заводской номер: 4-324165 Количество на модель: 1
4-324165
1
3

Номер детали на чертеже:

3

Cooling water hose

Заводской номер: 4-613999 Количество на модель: 1
4-613999
1
4

Номер детали на чертеже:

4

Cooling water hose

Заводской номер: 4-614000 Количество на модель: 1
4-614000
1
5

Номер детали на чертеже:

5

Protection hose

Заводской номер: 4-5160580030 Количество на модель: 2
4-5160580030
2
6

Номер детали на чертеже:

6

Connector

Заводской номер: 4-5160650099 Количество на модель: 2
4-5160650099
2
8

Номер детали на чертеже:

8

End fitting

Заводской номер: 4-5160650101 Количество на модель: 2
4-5160650101
2
9

Номер детали на чертеже:

9

Hose clamp

Заводской номер: 4-5531020003 Количество на модель: 4
4-5531020003
4
