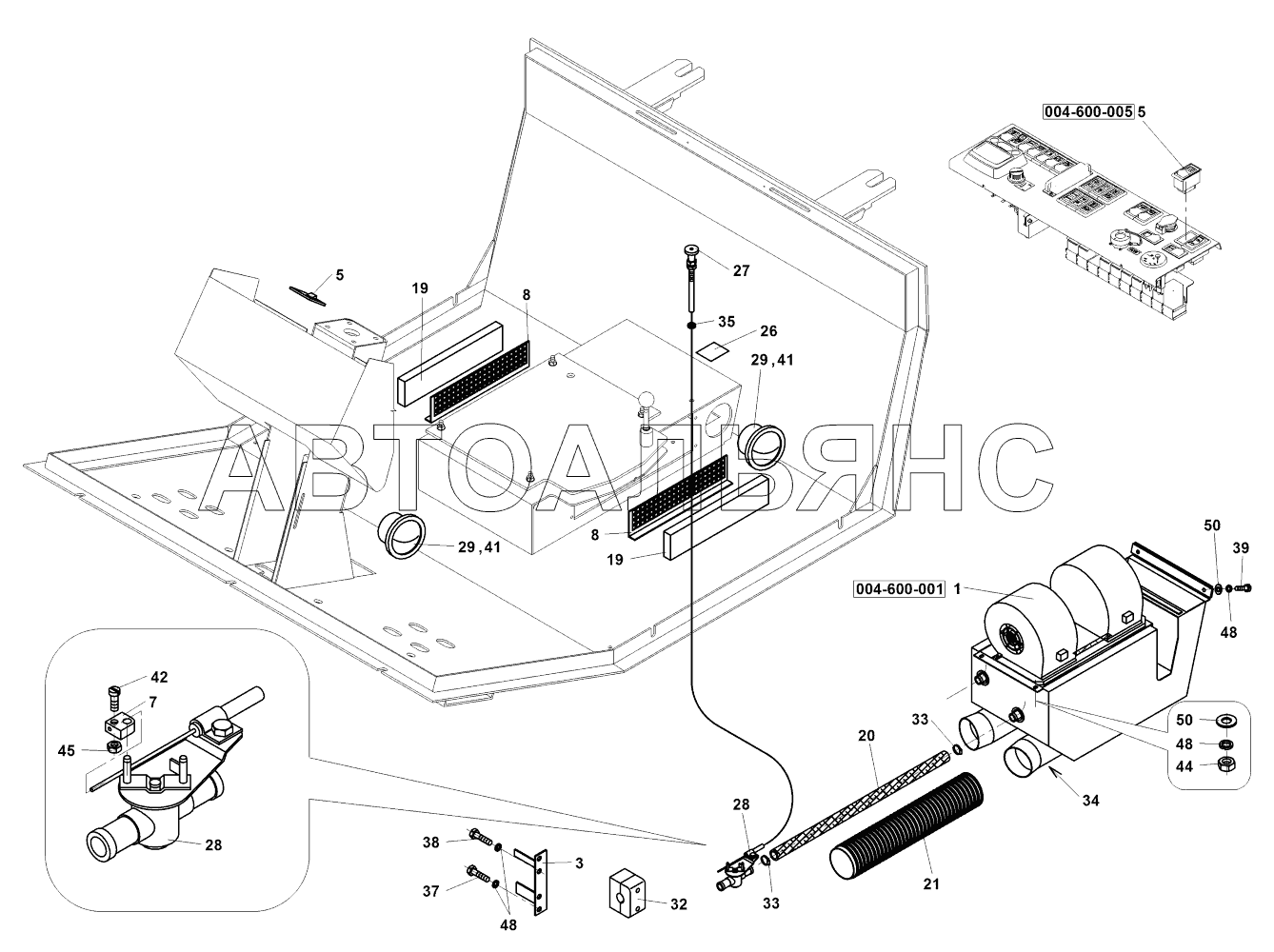

Heating ASC 100. Каталог 2013г.

Protective frame ASC 100 Heating ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Water heating

Заводской номер: 4-107656 Количество на модель: 1
4-107656
1
1

Номер детали на чертеже:

1

Heating

Заводской номер: 4-S325045 Количество на модель: 1
4-S325045
1
3

Номер детали на чертеже:

3

Hose holder

Заводской номер: 4-438710 Количество на модель: 1
4-438710
1
5

Номер детали на чертеже:

5

Electrical installation

Заводской номер: 4-S444047 Количество на модель: 1
4-S444047
1
7

Номер детали на чертеже:

7

Clamping device

Заводской номер: 4-437968 Количество на модель: 1
4-437968
1
8

Номер детали на чертеже:

8

Grate

Заводской номер: 4-320249 Количество на модель: 2
4-320249
2
19

Номер детали на чертеже:

19

Filter

Заводской номер: 4-612044 Количество на модель: 2
4-612044
2
20

Номер детали на чертеже:

20

Cooling water hose

Заводской номер: 4-612045 Количество на модель: 1
4-612045
1
21

Номер детали на чертеже:

21

Hose

Заводской номер: 4-611958 Количество на модель: 2
4-611958
2
26

Номер детали на чертеже:

26

Symbol

Заводской номер: 4-6531012638 Количество на модель: 1
4-6531012638
1
27

Номер детали на чертеже:

27

Pull rod

Заводской номер: 4-9500000336 Количество на модель: 1
4-9500000336
1
28

Номер детали на чертеже:

28

Valve

Заводской номер: 4-9200000201 Количество на модель: 1
4-9200000201
1
29

Номер детали на чертеже:

29

Ventilation nozzle

Заводской номер: 4-9200000002 Количество на модель: 4
4-9200000002
4
32

Номер детали на чертеже:

32

Sleeve

Заводской номер: 4-5358050034 Количество на модель: 1
4-5358050034
1
33

Номер детали на чертеже:

33

Hose clamp

Заводской номер: 4-5531020003 Количество на модель: 2
4-5531020003
2
33

Номер детали на чертеже:

33

Hose clamp

Заводской номер: 4-5531020003 Количество на модель: 2
4-5531020003
2
34

Номер детали на чертеже:

34

Staple strip

Заводской номер: 4-6150051016 Количество на модель: 1
4-6150051016
1
35

Номер детали на чертеже:

35

Leadthrough

Заводской номер: 4-6160100165 Количество на модель: 1
4-6160100165
1
37

Номер детали на чертеже:

37

Socket head cap screw

Заводской номер: 4-3114306030 Количество на модель: 2
4-3114306030
2
38

Номер детали на чертеже:

38

Hexagon head screw

Заводской номер: 4-3002506012 Количество на модель: 2
4-3002506012
2
39

Номер детали на чертеже:

39

Hexagon head screw

Заводской номер: 4-3002506016 Количество на модель: 2
4-3002506016
2
41

Номер детали на чертеже:

41

Screw

Заводской номер: 4-3123802913 Количество на модель: 6
4-3123802913
6
42

Номер детали на чертеже:

42

Socket head cap screw

Заводской номер: 4-3113104010 Количество на модель: 1
4-3113104010
1
44

Номер детали на чертеже:

44

Hexagon nut

Заводской номер: 4-3048500060 Количество на модель: 2
4-3048500060
2
45

Номер детали на чертеже:

45

Hexagon nut

Заводской номер: 4-3140100040 Количество на модель: 1
4-3140100040
1
48

Номер детали на чертеже:

48

Lock washer

Заводской номер: 4-3174000061 Количество на модель: 4
4-3174000061
4
50

Номер детали на чертеже:

50

Washer

Заводской номер: 4-3172900066 Количество на модель: 4
4-3172900066
4
Protective frame ASC 100 Heating ASC 100
