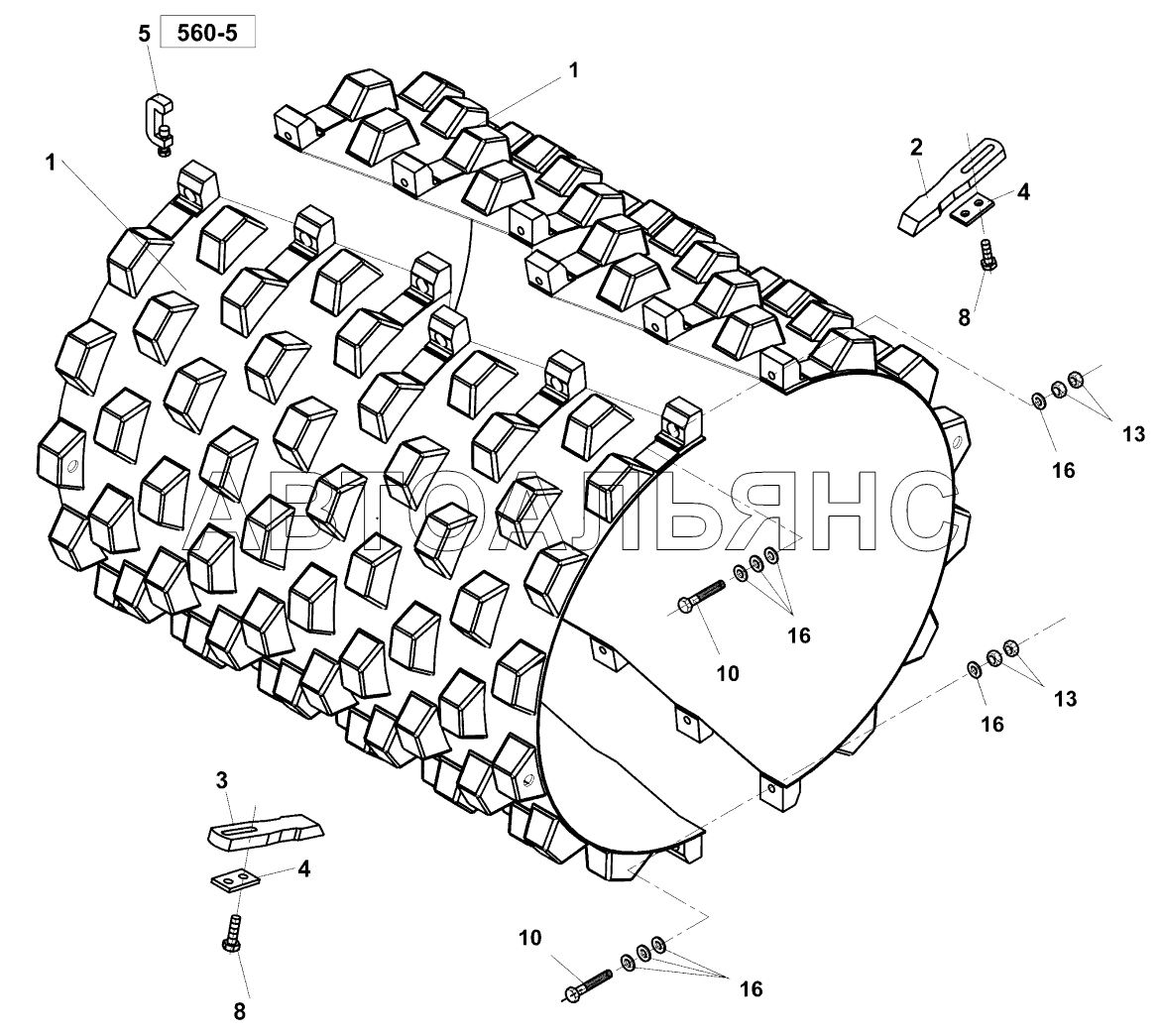

Segment ASC 100. Каталог 2013г.

Set of spare parts ASC 100 Screw clamp ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Segment

Заводской номер: 4-107677 Количество на модель: 1
4-107677
1
1

Номер детали на чертеже:

1

Segment

Заводской номер: 4-11525A Количество на модель: 2
4-11525A
2
2

Номер детали на чертеже:

2

Scraper

Заводской номер: 4-323734 Количество на модель: 9
4-323734
9
3

Номер детали на чертеже:

3

Scraper

Заводской номер: 4-323733 Количество на модель: 9
4-323733
9
4

Номер детали на чертеже:

4

Washer

Заводской номер: 4-442676 Количество на модель: 18
4-442676
18
5

Номер детали на чертеже:

5

Screw clamp

Заводской номер: 4-S13312 Количество на модель: 4
4-S13312
4
8

Номер детали на чертеже:

8

Hexagon head screw

Заводской номер: 4-3002516055 Количество на модель: 36
4-3002516055
36
10

Номер детали на чертеже:

10

Hexagon head screw

Заводской номер: 4-3001520160 Количество на модель: 12
4-3001520160
12
13

Номер детали на чертеже:

13

Hexagon nut

Заводской номер: 4-3048500200 Количество на модель: 24
4-3048500200
24
16

Номер детали на чертеже:

16

Washer

Заводской номер: 4-3170200210 Количество на модель: 48
4-3170200210
48
