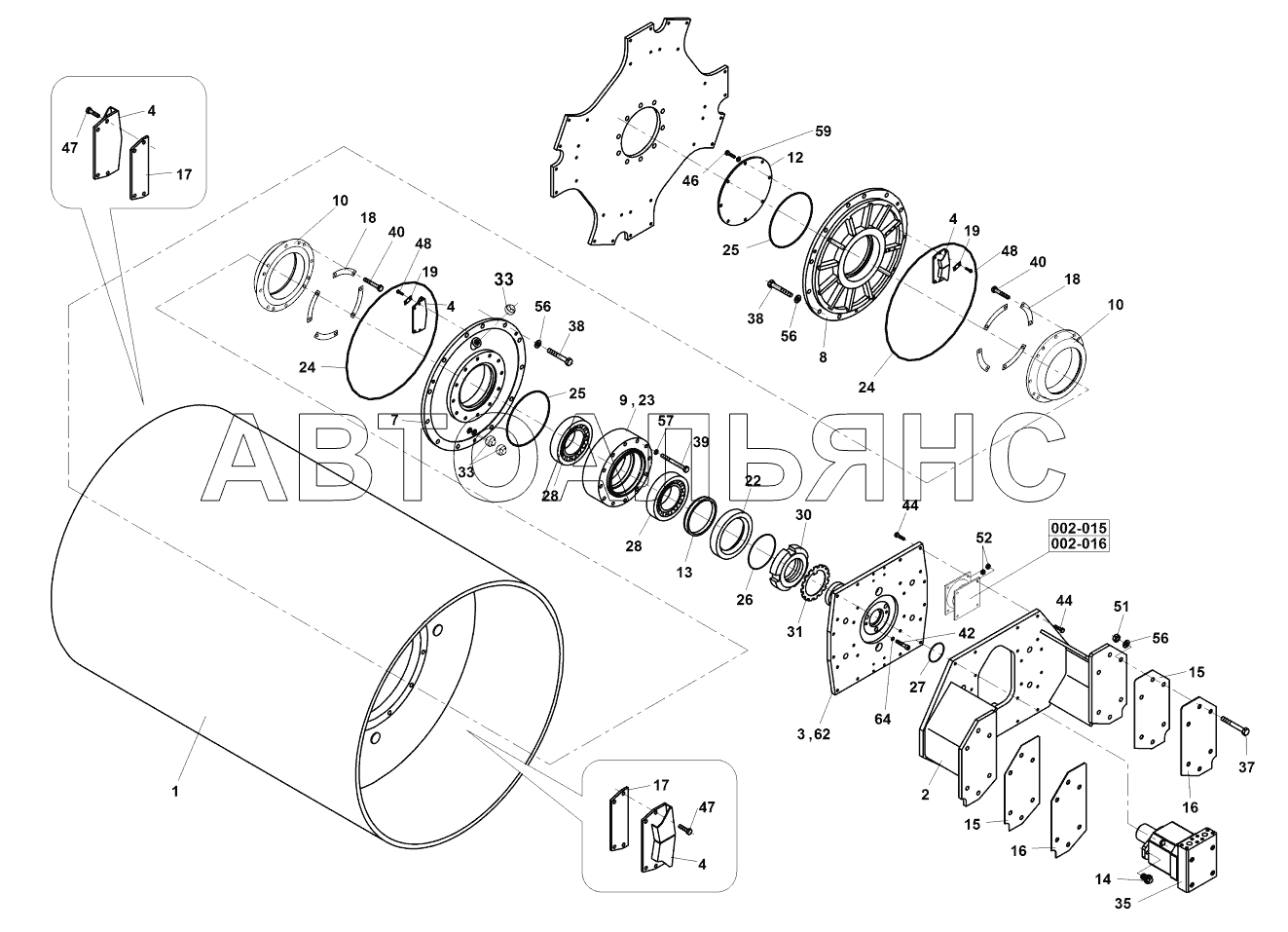

Smooth drum ASC 100. Каталог 2013г.

Drive ASC 100 Shock Mounts ASC 100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Vibration drum

Заводской номер: 4-107055 Количество на модель: 1
4-107055
1
1

Номер детали на чертеже:

1

Drum

Заводской номер: 4-107054 Количество на модель: 1
4-107054
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 4-210558 Количество на модель: 1
4-210558
1
3

Номер детали на чертеже:

3

Plate

Заводской номер: 4-107063 Количество на модель: 1
4-107063
1
4

Номер детали на чертеже:

4

Oil feed pipe

Заводской номер: 4-319450 Количество на модель: 4
4-319450
4
7

Номер детали на чертеже:

7

Cover

Заводской номер: 4-105347 Количество на модель: 1
4-105347
1
8

Номер детали на чертеже:

8

Cover

Заводской номер: 4-105411 Количество на модель: 1
4-105411
1
9

Номер детали на чертеже:

9

Hub

Заводской номер: 4-208611 Количество на модель: 1
4-208611
1
10

Номер детали на чертеже:

10

Cover

Заводской номер: 4-11584A Количество на модель: 2
4-11584A
2
12

Номер детали на чертеже:

12

Cap

Заводской номер: 4-319724 Количество на модель: 1
4-319724
1
13

Номер детали на чертеже:

13

Ring

Заводской номер: 4-316730 Количество на модель: 1
4-316730
1
14

Номер детали на чертеже:

14

Hexagon head screw

Заводской номер: 4-3600012030 Количество на модель: 2
4-3600012030
2
15

Номер детали на чертеже:

15

Spacer

Заводской номер: 4-442661 Количество на модель: 2
4-442661
2
16

Номер детали на чертеже:

16

Spacer

Заводской номер: 4-442662 Количество на модель: 2
4-442662
2
17

Номер детали на чертеже:

17

Washer

Заводской номер: 4-320354 Количество на модель: 2
4-320354
2
18

Номер детали на чертеже:

18

Washer

Заводской номер: 4-11585A Количество на модель: 8
4-11585A
8
19

Номер детали на чертеже:

19

Lock washer

Заводской номер: 4-437218 Количество на модель: 8
4-437218
8
22

Номер детали на чертеже:

22

Gasket

Заводской номер: 4-6160070411 Количество на модель: 1
4-6160070411
1
23

Номер детали на чертеже:

23

Ring

Заводской номер: 4-5462041020 Количество на модель: 1
4-5462041020
1
24

Номер детали на чертеже:

24

Ring

Заводской номер: 4-6160141006 Количество на модель: 2
4-6160141006
2
25

Номер детали на чертеже:

25

Ring

Заводской номер: 4-6160141007 Количество на модель: 2
4-6160141007
2
26

Номер детали на чертеже:

26

Ring

Заводской номер: 4-6160141003 Количество на модель: 1
4-6160141003
1
27

Номер детали на чертеже:

27

Ring

Заводской номер: 4-6160141001 Количество на модель: 1
4-6160141001
1
28

Номер детали на чертеже:

28

Bearing

Заводской номер: 4-5462070026 Количество на модель: 2
4-5462070026
2
30

Номер детали на чертеже:

30

Nut

Заводской номер: 4-5462110042 Количество на модель: 1
4-5462110042
1
31

Номер детали на чертеже:

31

Plate

Заводской номер: 4-5462110162 Количество на модель: 1
4-5462110162
1
33

Номер детали на чертеже:

33

Plug

Заводской номер: 4-5358570028 Количество на модель: 5
4-5358570028
5
35

Номер детали на чертеже:

35

Fluid motor

Заводской номер: 4-323782 Количество на модель: 1
4-323782
1
37

Номер детали на чертеже:

37

Hexagon head screw

Заводской номер: 4-3001520075 Количество на модель: 8
4-3001520075
8
38

Номер детали на чертеже:

38

Hexagon head screw

Заводской номер: 4-3001520070 Количество на модель: 24
4-3001520070
24
39

Номер детали на чертеже:

39

Hexagon head screw

Заводской номер: 4-3001516130 Количество на модель: 12
4-3001516130
12
40

Номер детали на чертеже:

40

Hexagon head screw

Заводской номер: 4-3002516050 Количество на модель: 16
4-3002516050
16
42

Номер детали на чертеже:

42

Socket head cap screw

Заводской номер: 4-3114314025 Количество на модель: 3
4-3114314025
3
44

Номер детали на чертеже:

44

Hexagon head screw

Заводской номер: 4-3002512045 Количество на модель: 32
4-3002512045
32
46

Номер детали на чертеже:

46

Hexagon head screw

Заводской номер: 4-3002512025 Количество на модель: 8
4-3002512025
8
47

Номер детали на чертеже:

47

Hexagon head screw

Заводской номер: 4-3002508025 Количество на модель: 8
4-3002508025
8
48

Номер детали на чертеже:

48

Hexagon head screw

Заводской номер: 4-3002508016 Количество на модель: 8
4-3002508016
8
51

Номер детали на чертеже:

51

Hexagon nut

Заводской номер: 4-3048500200 Количество на модель: 8
4-3048500200
8
52

Номер детали на чертеже:

52

Nut

Заводской номер: 4-3530020120 Количество на модель: 32
4-3530020120
32
56

Номер детали на чертеже:

56

Spring washer

Заводской номер: 4-3900017200 Количество на модель: 32
4-3900017200
32
57

Номер детали на чертеже:

57

Spring washer

Заводской номер: 4-3900017160 Количество на модель: 12
4-3900017160
12
59

Номер детали на чертеже:

59

Spring washer

Заводской номер: 4-3900017120 Количество на модель: 8
4-3900017120
8
62

Номер детали на чертеже:

62

Venting valve

Заводской номер: 4-5353080052 Количество на модель: 1
4-5353080052
1
64

Номер детали на чертеже:

64

Sealing ring

Заводской номер: 4-6090010412 Количество на модель: 3
4-6090010412
3
