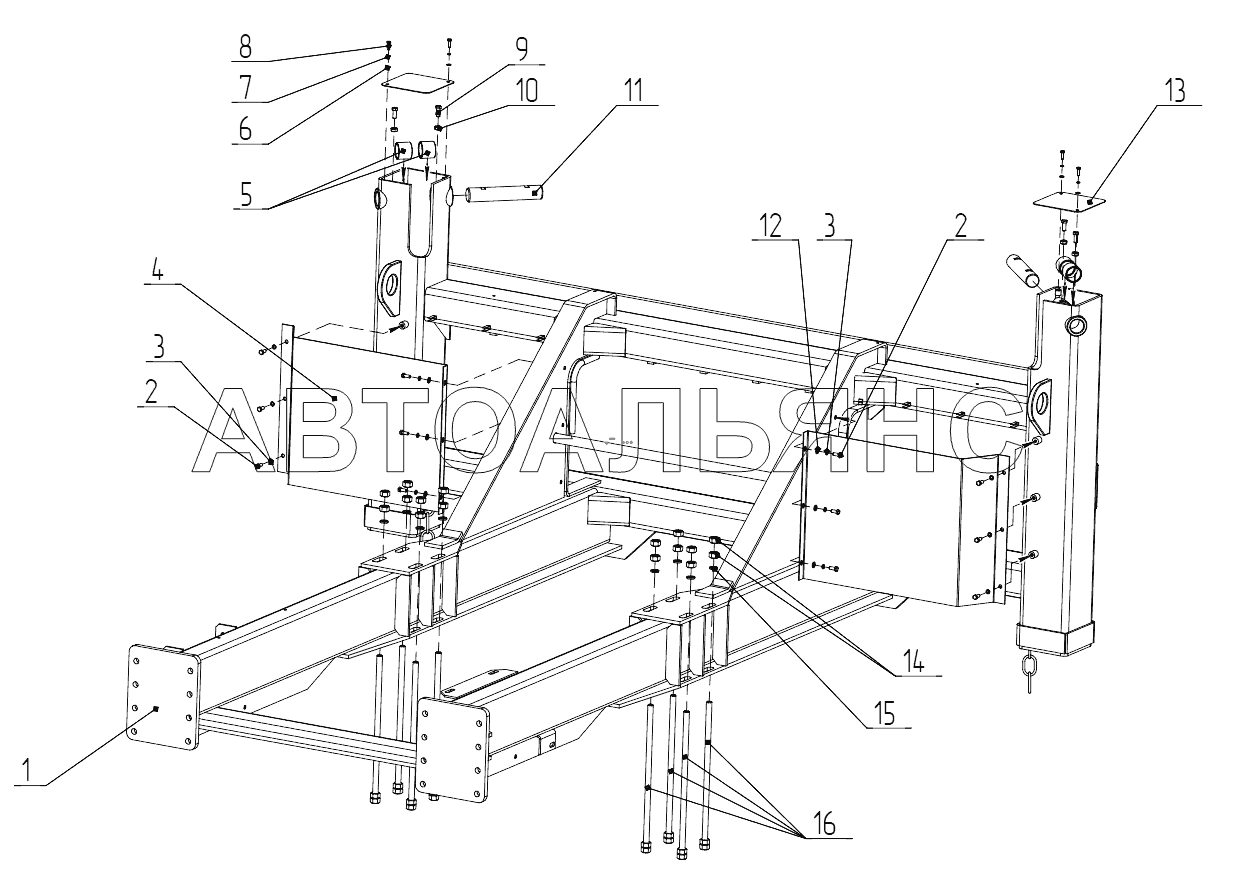

702ЕМ.02.01.000 Рама Амкодор-702ЕМ-03. Каталог 2010г.

702ЕМ.02.00.000 Экскаваторное оборудование Амкодор-702ЕМ-03 702ЕМ.02.02.000 Каретка Амкодор-702ЕМ-03

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: 702ЕМ.02.01.100 Количество на модель: 1
702ЕМ.02.01.100
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: М8-6gх20.56.0115 Количество на модель: 12
М8-6gх20.56.0115
12
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 8.65Г.0115 Количество на модель: 12
8.65Г.0115
12
4

Номер детали на чертеже:

4

Защита

Заводской номер: 702ЕМ.02.01.001 Количество на модель: 2
702ЕМ.02.01.001
2
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 702ЕМ.02.00.003 Количество на модель: 4
702ЕМ.02.00.003
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: С.6.02.Ст3.0115 Количество на модель: 4
С.6.02.Ст3.0115
4
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 6.65Г.0115 Количество на модель: 4
6.65Г.0115
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: М6-6gх20.56.0115 Количество на модель: 4
М6-6gх20.56.0115
4
9

Номер детали на чертеже:

9

Болт

Заводской номер: М10-6gх25.56.0115 Количество на модель: 4
М10-6gх25.56.0115
4
10

Номер детали на чертеже:

10

Гайка

Заводской номер: М10-6Н.5.0115 Количество на модель: 4
М10-6Н.5.0115
4
11

Номер детали на чертеже:

11

Палец

Заводской номер: 702ЕМ.02.00.001-01 Количество на модель: 2
702ЕМ.02.00.001-01
2
12

Номер детали на чертеже:

12

Шайба

Заводской номер: С.8.02.Ст3.0115 Количество на модель: 6
С.8.02.Ст3.0115
6
13

Номер детали на чертеже:

13

Крышка

Заводской номер: 702ЕМ.02.01.002 Количество на модель: 2
702ЕМ.02.01.002
2
14

Номер детали на чертеже:

14

Гайка

Заводской номер: М16-6Н.5.0115 Количество на модель: 16
М16-6Н.5.0115
16
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 16.65Г.0115 Количество на модель: 8
16.65Г.0115
8
16

Номер детали на чертеже:

16

Болт

Заводской номер: 702ЕА.02.11.000 Количество на модель: 8
702ЕА.02.11.000
8
