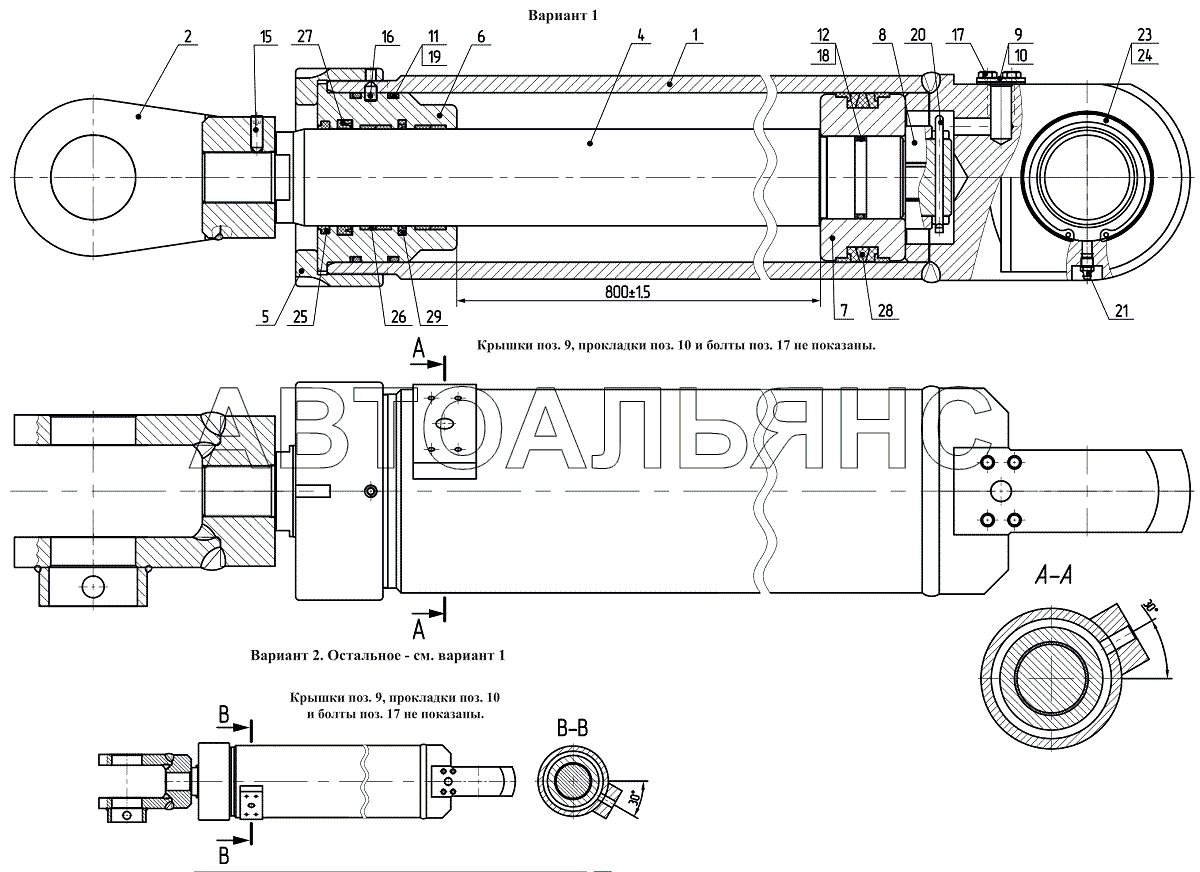

Гидроцилиндр КГЦ634.140-80-800 Амкодор-352. Каталог 2021г.

Установка блока питания ТО-28А.76.09.070 Амкодор-352 Гидроцилиндр КГЦ635.180-80-500 Амкодор-352

Вид отображения:

Детали справа

По ширине экрана

1

1

2

4

5

6

7

8

9

10

11

12

15

16

17

18

19

20

21

23

24

25

26

27

28

29

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус

Заводской номер: КГЦ634.01.000 Количество на модель: 1

КГЦ634.01.000

1

1

Номер детали на чертеже:

1

Корпус

Заводской номер: КГЦ634.01.000-01 Количество на модель: 1

КГЦ634.01.000-01

1

2

Номер детали на чертеже:

2

Вилка в сборе

Заводской номер: КГЦ954.02.000 Количество на модель: 1

КГЦ954.02.000

1

4

Номер детали на чертеже:

4

Шток

Заводской номер: КГЦ962.00.001 Количество на модель: 1

КГЦ962.00.001

1

5

Номер детали на чертеже:

5

Гайка накидная

Заводской номер: КГЦ191.00.012 Количество на модель: 1

КГЦ191.00.012

1

6

Номер детали на чертеже:

6

Крышка передняя

Заводской номер: ДЦУ140.580 Количество на модель: 1

ДЦУ140.580

1

7

Номер детали на чертеже:

7

Поршень

Заводской номер: ДЦУ140.202 Количество на модель: 1

ДЦУ140.202

1

8

Номер детали на чертеже:

8

Гайка

Заводской номер: КГЦ186.00.001 Количество на модель: 1

КГЦ186.00.001

1

9

Номер детали на чертеже:

9

Крышка

Заводской номер: КГЦ440.00.002 Количество на модель: 2

КГЦ440.00.002

2

10

Номер детали на чертеже:

10

Прокладка

Заводской номер: КГЦ440.00.001 Количество на модель: 2

КГЦ440.00.001

2

11

Номер детали на чертеже:

11

Кольцо защитное

Заводской номер: ЗГЦ58.000-27 Количество на модель: 2

ЗГЦ58.000-27

2

12

Номер детали на чертеже:

12

Кольцо защитное

Заводской номер: ЗГЦ58.000-03 Количество на модель: 2

ЗГЦ58.000-03

2

15

Номер детали на чертеже:

15

Винт

Заводской номер: М10-6gх30 Количество на модель: 1

М10-6gх30

1

16

Номер детали на чертеже:

16

Винт

Заводской номер: M10-6gх16.14Н Количество на модель: 1

M10-6gх16.14Н

1

17

Номер детали на чертеже:

17

Болт

Заводской номер: M10-6gх20.35X.016 Количество на модель: 8

M10-6gх20.35X.016

8

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 060-068-46 Количество на модель: 1

060-068-46

1

19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 130-140-58 Количество на модель: 2

130-140-58

2

042984

130-140-58

Код: 042984

Артикул: 130-140-58,

Производитель:

748523

БЕЛАРУСЬРЕЗИНОТЕХНИКА

130-140-58-2-2

Код: 748523

Артикул: 130-140-58-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

20

Номер детали на чертеже:

20

Шплинт

Заводской номер: 6.3х100.016 Количество на модель: 1

6.3х100.016

1

21

Номер детали на чертеже:

21

Масленка

Заводской номер: 1.2.Ц6 Количество на модель: 1

1.2.Ц6

1

23

Номер детали на чертеже:

23

Подшипник

Заводской номер: 597124118 GE70ES ISO 12240-1 Количество на модель: 1

597124118 GE70ES ISO 12240-1

1

24

Номер детали на чертеже:

24

Кольцо стопорное

Заводской номер: 105х4 Количество на модель: 2

105х4

2

25

Номер детали на чертеже:

25

Грязесъёмник

Заводской номер: WNP100800-WU9L3 Количество на модель: 1

WNP100800-WU9L3

1

26

Номер детали на чертеже:

26

Кольцо опорное

Заводской номер: GRN300800-HMO61 Количество на модель: 4

GRN300800-HMO61

4

27

Номер детали на чертеже:

27

Манжета

Заводской номер: RU3000800-Z20 Количество на модель: 1

RU3000800-Z20

1

28

Номер детали на чертеже:

28

Уплотнение поршня

Заводской номер: PCB1A1400-NCRO Количество на модель: 1

PCB1A1400-NCRO

1

29

Номер детали на чертеже:

29

Уплотнение штока

Заводской номер: RS1300800-T46N Количество на модель: 1

RS1300800-T46N

1
