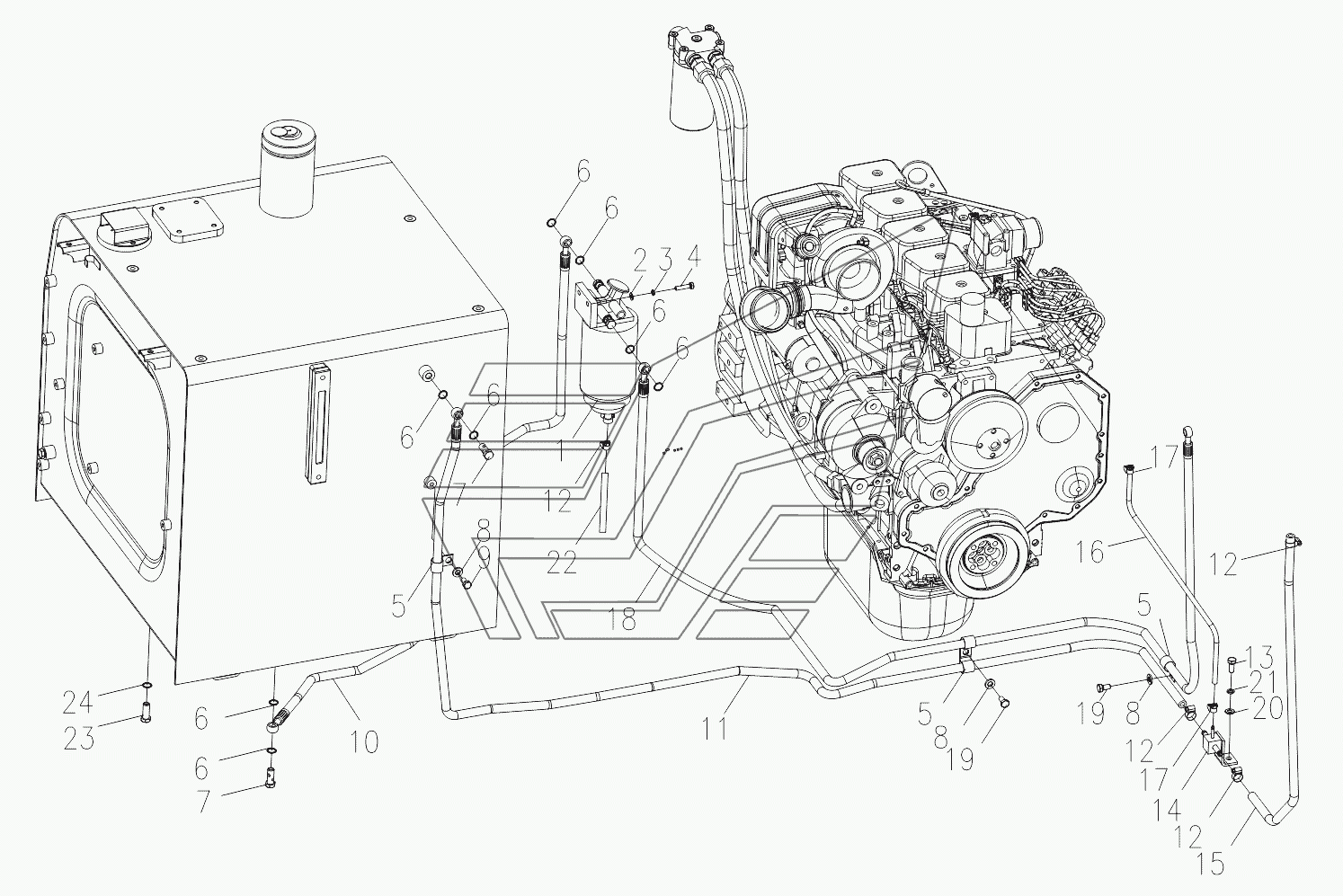

Система питания топливом Амкодор-3225. Каталог 2018г.

Система охлаждения Амкодор-3225 Бак топливный Амкодор-3225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Водоотделитель

Заводской номер: W-02-00274 Количество на модель: 1
W-02-00274
1
2

Номер детали на чертеже:

2

Шайба

Заводской номер: B-G00097B-00023 Количество на модель: 2
B-G00097B-00023
2
3

Номер детали на чертеже:

3

Шайба

Заводской номер: B-G000930-00017 Количество на модель: 2
B-G000930-00017
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: B-G057830-00143 Количество на модель: 2
B-G057830-00143
2
5

Номер детали на чертеже:

5

Хомут

Заводской номер: B-Q020050-00012 Количество на модель: 4
B-Q020050-00012
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 10020-00003 Количество на модель: 8
10020-00003
8
7

Номер детали на чертеже:

7

Болт

Заводской номер: B-J009990-00002 Количество на модель: 2
B-J009990-00002
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: B-Q020490-00001 Количество на модель: 3
B-Q020490-00001
3
9

Номер детали на чертеже:

9

Болт

Заводской номер: B-G057830-00001 Количество на модель: 1
B-G057830-00001
1
10

Номер детали на чертеже:

10

Установка рукавов

Заводской номер: 320.1.15 Количество на модель: 1
320.1.15
1
11

Номер детали на чертеже:

11

Установка рукавов

Заводской номер: 320.1.17 Количество на модель: 1
320.1.17
1
12

Номер детали на чертеже:

12

Прижим шланга

Заводской номер: B-J088700-00009 Количество на модель: 5
B-J088700-00009
5
13

Номер детали на чертеже:

13

Болт

Заводской номер: B-G057830-00006 Количество на модель: 1
B-G057830-00006
1
14

Номер детали на чертеже:

14

Шарнир

Заводской номер: 320.1.19 Количество на модель: 1
320.1.19
1
15

Номер детали на чертеже:

15

Рукав

Заводской номер: 320.1-8 Количество на модель: 1
320.1-8
1
16

Номер детали на чертеже:

16

Рукав

Заводской номер: 320.1-20 Количество на модель: 1
320.1-20
1
17

Номер детали на чертеже:

17

Прижим шланга

Заводской номер: B-J088700-00001 Количество на модель: 2
B-J088700-00001
2
18

Номер детали на чертеже:

18

Установка рукавов

Заводской номер: 320.1.16 Количество на модель: 1
320.1.16
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: B-G057830-00003 Количество на модель: 2
B-G057830-00003
2
20

Номер детали на чертеже:

20

Шайба

Заводской номер: B-G00097B-00002 Количество на модель: 1
B-G00097B-00002
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: B-G000930-00001 Количество на модель: 1
B-G000930-00001
1
22

Номер детали на чертеже:

22

Рукав

Заводской номер: 321.1C.9-2 Количество на модель: 1
321.1C.9-2
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: B-G057830-00095 Количество на модель: 6
B-G057830-00095
6
24

Номер детали на чертеже:

24

Шайба

Заводской номер: B-Q020490-00011 Количество на модель: 6
B-Q020490-00011
6
