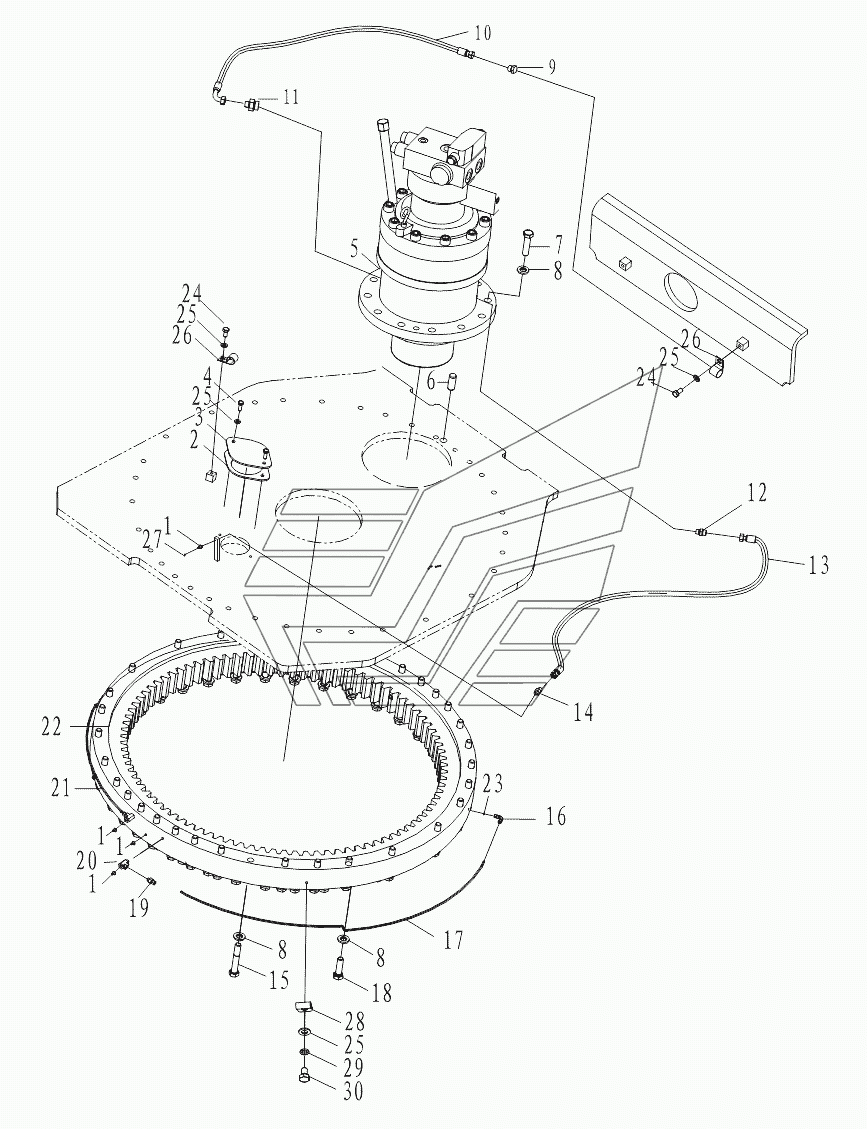

Поворотная платформа Амкодор-3225. Каталог 2018г.

Ковш в сборе Амкодор-3225 Верхняя рама Амкодор-3225

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Маслёнка

Заводской номер: B-J07940A-00001 Количество на модель: 1
B-J07940A-00001
1
2

Номер детали на чертеже:

2

Уплотнение

Заводской номер: 320.11-2 Количество на модель: 1
320.11-2
1
3

Номер детали на чертеже:

3

Крышка

Заводской номер: 320.11-1 Количество на модель: 1
320.11-1
1
4

Номер детали на чертеже:

4

Болт

Заводской номер: B-G057830-00010 Количество на модель: 2
B-G057830-00010
2
5

Номер детали на чертеже:

5

Поворотный двигатель

Заводской номер: W-17-00069 Количество на модель: 1
W-17-00069
1
6

Номер детали на чертеже:

6

Палец

Заводской номер: 320.9-3 Количество на модель: 1
320.9-3
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: B-G057830-00206 Количество на модель: 11
B-G057830-00206
11
8

Номер детали на чертеже:

8

Шайба

Заводской номер: B-Q020490-00011 Количество на модель: 81
B-Q020490-00011
81
9

Номер детали на чертеже:

9

Переходной разъём

Заводской номер: W-15-00459 Количество на модель: 1
W-15-00459
1
10

Номер детали на чертеже:

10

Hose assy

Заводской номер: W-16-01398 Количество на модель: 1
W-16-01398
1
11

Номер детали на чертеже:

11

Переходной разъём

Заводской номер: W-15-00504 Количество на модель: 1
W-15-00504
1
12

Номер детали на чертеже:

12

Переходной разъём

Заводской номер: W-15-00503 Количество на модель: 1
W-15-00503
1
13

Номер детали на чертеже:

13

Hose assy

Заводской номер: W-16-01483 Количество на модель: 1
W-16-01483
1
14

Номер детали на чертеже:

14

Переходной разъём

Заводской номер: W-15-00505 Количество на модель: 1
W-15-00505
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: B-G057820-00204 Количество на модель: 34
B-G057820-00204
34
16

Номер детали на чертеже:

16

Переходной разъём

Заводской номер: W-15-00455 Количество на модель: 1
W-15-00455
1
17

Номер детали на чертеже:

17

Труба

Заводской номер: 320.9-2 Количество на модель: 1
320.9-2
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: B-G057830-00199 Количество на модель: 36
B-G057830-00199
36
19

Номер детали на чертеже:

19

Переходной разъём

Заводской номер: W-15-00454 Количество на модель: 2
W-15-00454
2
20

Номер детали на чертеже:

20

Переходной клапан

Заводской номер: 320.9-1A Количество на модель: 2
320.9-1A
2
21

Номер детали на чертеже:

21

Труба

Заводской номер: 320.9-4 Количество на модель: 1
320.9-4
1
22

Номер детали на чертеже:

22

Подшипник качения

Заводской номер: W-03-00176 Количество на модель: 1
W-03-00176
1
23

Номер детали на чертеже:

23

Кольцо уплотнительное

Заводской номер: W-15-00478O Количество на модель: 2
W-15-00478O
2
24

Номер детали на чертеже:

24

Болт

Заводской номер: B-G057830-00003 Количество на модель: 2
B-G057830-00003
2
25

Номер детали на чертеже:

25

Шайба

Заводской номер: B-G00097B-00002 Количество на модель: 6
B-G00097B-00002
6
26

Номер детали на чертеже:

26

Хомут

Заводской номер: B-Q020050-00012 Количество на модель: 2
B-Q020050-00012
2
27

Номер детали на чертеже:

27

Колпачёк маслёнки

Заводской номер: W-12-00192 Количество на модель: 4
W-12-00192
4
28

Номер детали на чертеже:

28

Хомут

Заводской номер: B-Q020050-00013 Количество на модель: 2
B-Q020050-00013
2
29

Номер детали на чертеже:

29

Шайба

Заводской номер: B-G000930-00001 Количество на модель: 2
B-G000930-00001
2
30

Номер детали на чертеже:

30

Болт

Заводской номер: B-G057860-00062 Количество на модель: 2
B-G057860-00062
2
