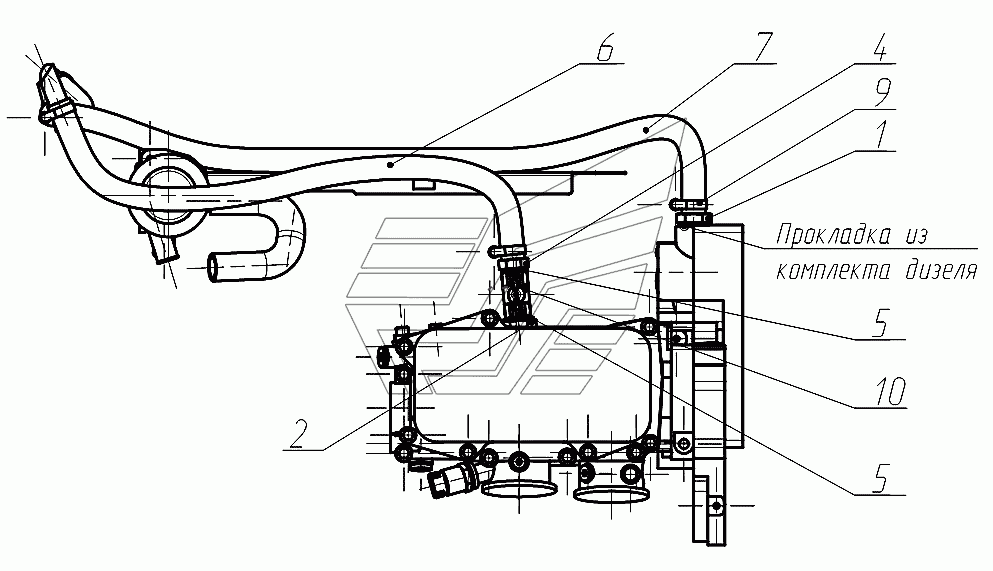

320Е.83.00.000 Установка трубопроводов отопптеля Амкодор-320СЕ. Каталог 2013г.

320СЕ.81.00.000 Система кондиционирования Амкодор-320СЕ 320СЕ.84.00.000 Облицовка Амкодор-320СЕ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
5
6
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: 320E.83.00.001 Количество на модель: 1
320E.83.00.001
1
2

Номер детали на чертеже:

2

Штуцер

Заводской номер: 320E.83.00.002 Количество на модель: 1
320E.83.00.002
1
4

Номер детали на чертеже:

4

Штуцер

Заводской номер: 320E.83.00.004 Количество на модель: 1
320E.83.00.004
1
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: G1/2M3 Количество на модель: 2
G1/2M3
2
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 16x25-1,6 Количество на модель: 1
16x25-1,6
1
9

Номер детали на чертеже:

9

Зажим TORRO

Заводской номер: 20-32/9-C7W2 Количество на модель: 4
20-32/9-C7W2
4
10

Номер детали на чертеже:

10

Кран шаровый

Заводской номер: Dy15 Количество на модель: 1
Dy15
1
