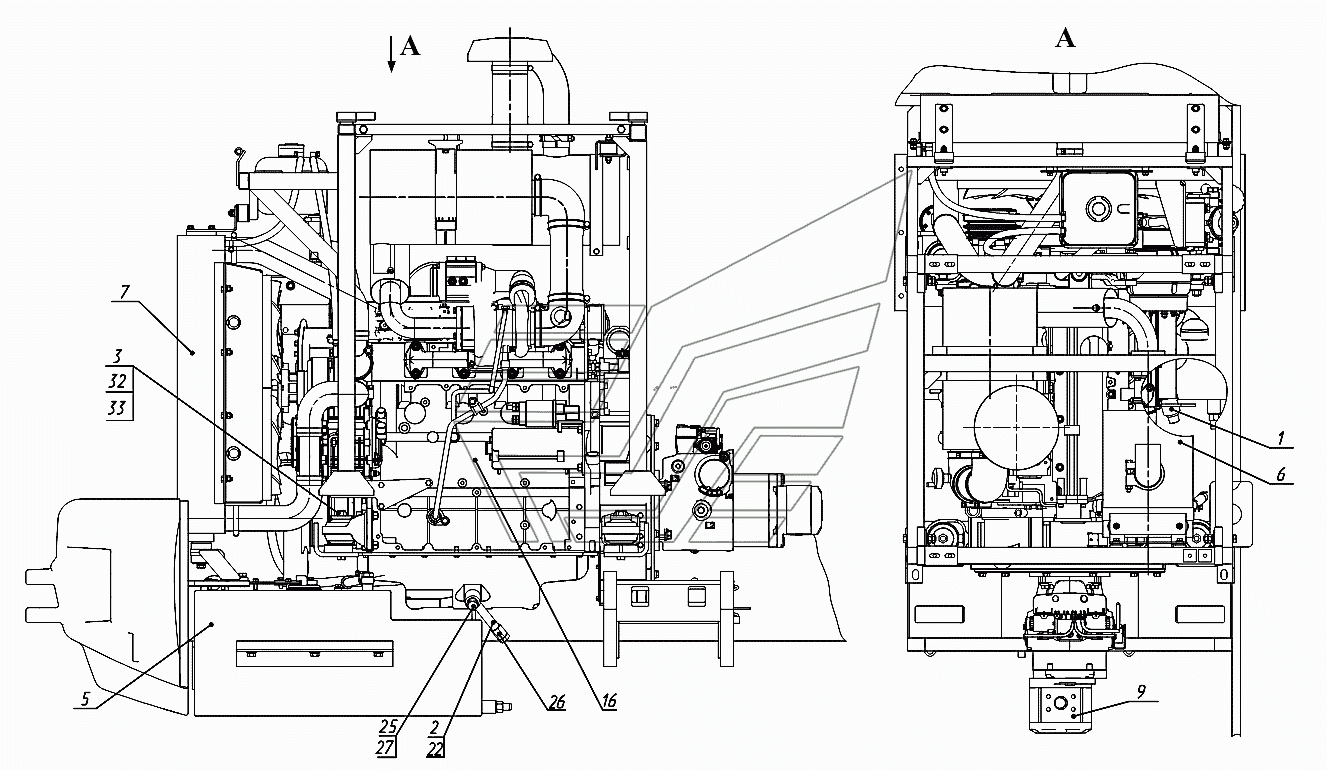

320СЕ.10.00.000 Установка силовая Амкодор-320СЕ. Каталог 2013г.

320CE.00.00.000 Погрузчик фронтальный одноковшовый. Общий вид Амкодор-320СЕ 320Е.10.00.010 Установка датчиков давления масла Амкодор-320СЕ

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
9
16
22
25
26
27
32
33

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка датчиков давления масла

Заводской номер: 320E.10.00.010 Количество на модель: 1
320E.10.00.010
1
2

Номер детали на чертеже:

2

Система слива масла из двигателя

Заводской номер: 320CE.10.00.200 Количество на модель: 1
320CE.10.00.200
1
3

Номер детали на чертеже:

3

Подвеска дизеля

Заводской номер: 320CE.10.01.000 Количество на модель: 1
320CE.10.01.000
1
5

Номер детали на чертеже:

5

Система питания

Заводской номер: 320СЕ.11.00.000-Б Количество на модель: 1
320СЕ.11.00.000-Б
1
6

Номер детали на чертеже:

6

Система выпуска отработавших газов

Заводской номер: 320CE.12.00.000 Количество на модель: 1
320CE.12.00.000
1
7

Номер детали на чертеже:

7

Система охлаждения

Заводской номер: 320CE.13.00.000 Количество на модель: 1
320CE.13.00.000
1
9

Номер детали на чертеже:

9

Установка насоса

Заводской номер: 320CE.16.30.000 Количество на модель: 1
320CE.16.30.000
1
16

Номер детали на чертеже:

16

Дизель

Заводской номер: TD2012L042Vm Количество на модель: 1
TD2012L042Vm
1
22

Номер детали на чертеже:

22

Трубопровод

Заводской номер: 320CE.10.00.210 Количество на модель: 1
320CE.10.00.210
1
25

Номер детали на чертеже:

25

Болт зажимной

Заводской номер: TO-28.26.00.005 Количество на модель: 1
TO-28.26.00.005
1
26

Номер детали на чертеже:

26

Заглушка

Заводской номер: УДГ1.09.03.006 Количество на модель: 1
УДГ1.09.03.006
1
27

Номер детали на чертеже:

27

Прокладка

Заводской номер: 18M3 Количество на модель: 2
18M3
2
32

Номер детали на чертеже:

32

Болт

Заводской номер: M12-6gx110.88.35.0115 Количество на модель: 4
M12-6gx110.88.35.0115
4
33

Номер детали на чертеже:

33

Гайка

Заводской номер: Гайка-Zn-12 Количество на модель: 4
Гайка-Zn-12
4
