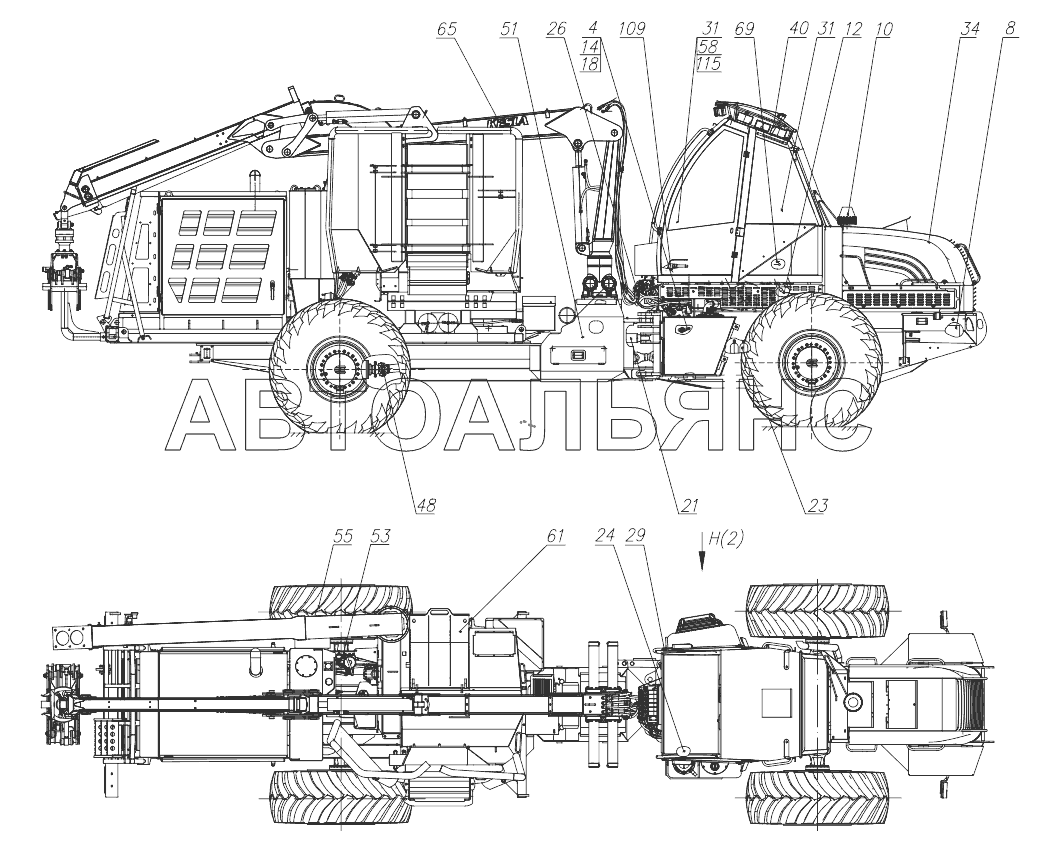

Общий вид 2904.00.00.000 Амкодор-2904. Каталог 2020г.

Общий вид 2904.00.00.000 Амкодор-2904

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
4

Номер детали на чертеже:

4

Управление ГМП

Заводской номер: 2541.17.03.000 Количество на модель: 1
2541.17.03.000
1
8

Номер детали на чертеже:

8

Установка подогревателя

Заводской номер: 2551.10.15.000 Количество на модель: 1
2551.10.15.000
1
10

Номер детали на чертеже:

10

Установка силовая

Заводской номер: 2641.10.00.000 Количество на модель: 1
2641.10.00.000
1
12

Номер детали на чертеже:

12

Управление подачей топлива

Заводской номер: 2641.11.08.000 Количество на модель: 1
2641.11.08.000
1
14

Номер детали на чертеже:

14

Установка ГМП

Заводской номер: 2641.17.00.000-Б Количество на модель: 1
2641.17.00.000-Б
1
16

Номер детали на чертеже:

16

Установка портов замера давления ГМП

Заводской номер: 2641.17.07.000 Количество на модель: 1
2641.17.07.000
1
18

Номер детали на чертеже:

18

Установка системы охлаждени ГМП

Заводской номер: 2641.17.14.000 Количество на модель: 1
2641.17.14.000
1
21

Номер детали на чертеже:

21

Гидросистема рулевого управления

Заводской номер: 2641.34.07.000 Количество на модель: 1
2641.34.07.000
1
23

Номер детали на чертеже:

23

Гидросистема тормозов

Заводской номер: 2641.35.05.000-01 Количество на модель: 1
2641.35.05.000-01
1
24

Номер детали на чертеже:

24

Электросистема

Заводской номер: 2641.37.00.000 Количество на модель: 1
2641.37.00.000
1
26

Номер детали на чертеже:

26

Гидросистема рабочего оборудования

Заводской номер: 2641.46.00.000 Количество на модель: 1
2641.46.00.000
1
29

Номер детали на чертеже:

29

Гидросистема подъема кабины

Заводской номер: 2641.49.00.000 Количество на модель: 1
2641.49.00.000
1
31

Номер детали на чертеже:

31

Установка кабины

Заводской номер: 2641.50.00.000-01 Количество на модель: 1
2641.50.00.000-01
1
34

Номер детали на чертеже:

34

Облицовка

Заводской номер: 2641.84.00.000 Количество на модель: 1
2641.84.00.000
1
40

Номер детали на чертеже:

40

Система кондиционирования

Заводской номер: 2661.81.00.000-В Количество на модель: 1
2661.81.00.000-В
1
48

Номер детали на чертеже:

48

Установка карданных валов

Заводской номер: 2904.22.00.000 Количество на модель: 1
2904.22.00.000
1
51

Номер детали на чертеже:

51

Рама

Заводской номер: 2904.28.00.000 Количество на модель: 1
2904.28.00.000
1
53

Номер детали на чертеже:

53

Установка мостов

Заводской номер: 2904.29.00.000 Количество на модель: 1
2904.29.00.000
1
55

Номер детали на чертеже:

55

Установка колес

Заводской номер: 2904.30.00.000 Количество на модель: 1
2904.30.00.000
1
58

Номер детали на чертеже:

58

Монтаж пультовиразъемов

Заводской номер: 2904.37.10.000 Количество на модель: 1
2904.37.10.000
1
61

Номер детали на чертеже:

61

Установка технологического оборудова- ния

Заводской номер: 2904.41.00.000 Количество на модель: 1
2904.41.00.000
1
65

Номер детали на чертеже:

65

Установка манипулятора

Заводской номер: 2904.60.00.000 Количество на модель: 1
2904.60.00.000
1
69

Номер детали на чертеже:

69

Ключ

Заводской номер: ТО-18Д.00.00.200 Количество на модель: 2
ТО-18Д.00.00.200
2
73

Номер детали на чертеже:

73

Табличка "Давление в шинах 0,38МРа"

Заводской номер: 361.00.00.005 Количество на модель: 4
361.00.00.005
4
77

Номер детали на чертеже:

77

Табличка предупреждения

Заводской номер: 2551.00.00.006 Количество на модель: 1
2551.00.00.006
1
79

Номер детали на чертеже:

79

Табличка

Заводской номер: 2641.00.00.004-Б Количество на модель: 1
2641.00.00.004-Б
1
81

Номер детали на чертеже:

81

Знак ОАО Амкодор

Заводской номер: 2661.00.00.007 Количество на модель: 2
2661.00.00.007
2
82

Номер детали на чертеже:

82

Логотип ОАО Амкодор

Заводской номер: 2661.00.00.008 Количество на модель: 2
2661.00.00.008
2
85

Номер детали на чертеже:

85

Знак «Место установки домкрата»

Заводской номер: 2661.00.00.011 Количество на модель: 4
2661.00.00.011
4
87

Номер детали на чертеже:

87

Знак «Место крепления»

Заводской номер: 2661.00.00.018 Количество на модель: 4
2661.00.00.018
4
91

Номер детали на чертеже:

91

Табличка маркировочная

Заводской номер: 2904.00.00.001-Б Количество на модель:
2904.00.00.001-Б
92

Номер детали на чертеже:

92

Табличка маркировочная

Заводской номер: 2904.00.00.001-Б-01-Б Количество на модель:
2904.00.00.001-Б-01-Б
94

Номер детали на чертеже:

94

Табличка "Индекс" 2904

Заводской номер: 2904.00.00.002 Количество на модель: 2
2904.00.00.002
2
95

Номер детали на чертеже:

95

Табличка "Схема смазки"

Заводской номер: 2904.00.00.003 Количество на модель: 1
2904.00.00.003
1
98

Номер детали на чертеже:

98

Знак Центр тяжести

Заводской номер: ТО-28А.00.00.015 Количество на модель: 2
ТО-28А.00.00.015
2
100

Номер детали на чертеже:

100

Табличка Место подъема

Заводской номер: ТО-28А.00.00.017 Количество на модель: 1
ТО-28А.00.00.017
1
102

Номер детали на чертеже:

102

Знак Опасность пореза

Заводской номер: УКТ-01.00.003 Количество на модель: 2
УКТ-01.00.003
2
104

Номер детали на чертеже:

104

Знак Опасность защемления

Заводской номер: УКТ-01.00.005 Количество на модель: 2
УКТ-01.00.005
2
106

Номер детали на чертеже:

106

Знак Заправочная емкость

Заводской номер: УКТ-02.00.001 Количество на модель: 1
УКТ-02.00.001
1
109

Номер детали на чертеже:

109

Пломба свинцовая

Заводской номер: 7x16,5 Количество на модель: 7
7x16,5
7
112

Номер детали на чертеже:

112

Заклёпка потайная

Заводской номер: pias3,0x10,0 Количество на модель: 4
pias3,0x10,0
4
115

Номер детали на чертеже:

115

Пакет фирменный

Заводской номер: Пакет фирменный Количество на модель: 1
Пакет фирменный
1
119

Номер детали на чертеже:

119

Проволока

Заводской номер: 0,6-О-С Количество на модель: 0,01
0,6-О-С
0,01
120

Номер детали на чертеже:

120

Проволока

Заводской номер: 1,2-С-I Количество на модель: 0,007
1,2-С-I
0,007
