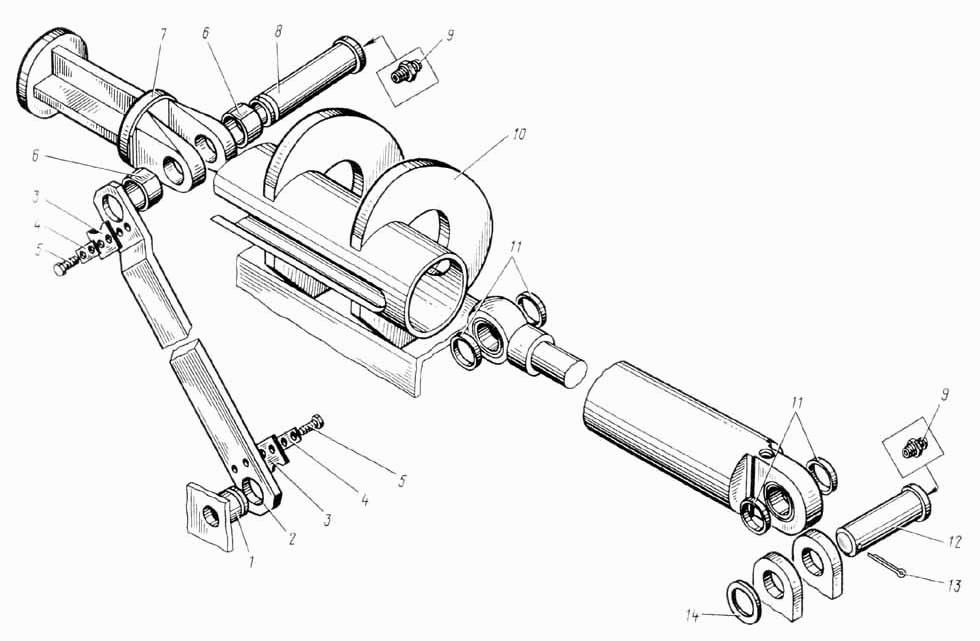

ДЭ-226.10.00.000 Узлы и детали крепления гидроцилиндра Амкодор-9531 (ДЭ-226). Каталог 2006г.

Д-902.01.40.000 Распределитель Амкодор-9531 (ДЭ-226) ДЭ-226.10.00.000 Рабочий орган Амкодор-9531 (ДЭ-226)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кожух ротора

Заводской номер: Д-902.10.10 000 01 Количество на модель: 1
Д-902.10.10 000 01
1
2

Номер детали на чертеже:

2

Тяга

Заводской номер: Д-902.10.00.002-А Количество на модель: 1
Д-902.10.00.002-А
1
3

Номер детали на чертеже:

3

Стопор

Заводской номер: Д-902.10.00.001 Количество на модель: 1
Д-902.10.00.001
1
4

Номер детали на чертеже:

4

Планка стопорная

Заводской номер: Д-902.10.00.031 Количество на модель: 2
Д-902.10.00.031
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: М6х16.7798 Количество на модель: 2
М6х16.7798
2
6

Номер детали на чертеже:

6

Втулка

Заводской номер: Д-902.10.00.004 Количество на модель: 2
Д-902.10.00.004
2
7

Номер детали на чертеже:

7

Ползун гидроцилиндра

Заводской номер: Д-902.10.00.010 Количество на модель: 1
Д-902.10.00.010
1
8

Номер детали на чертеже:

8

Палец ползуна гидроцилиндра

Заводской номер: Д-902.10.00.003 Количество на модель: 1
Д-902.10.00.003
1
9

Номер детали на чертеже:

9

Масленка

Заводской номер: 1.3.19653 Количество на модель: 3
1.3.19653
3
10

Номер детали на чертеже:

10

Корпус рабочего органа

Заводской номер: ДЭ-226.10.10.000 Количество на модель: 1
ДЭ-226.10.10.000
1
11

Номер детали на чертеже:

11

Кольцо распорное

Заводской номер: Д-902.01.12 005 Количество на модель: 4
Д-902.01.12 005
4
12

Номер детали на чертеже:

12

Ось крышки гидроцилиндра малая

Заводской номер: Д-902.10.00.014 Количество на модель: 1
Д-902.10.00.014
1
13

Номер детали на чертеже:

13

Шплинт

Заводской номер: 5х45 397 Количество на модель: 1
5х45 397
1
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 24.11371 Количество на модель: 1
24.11371
1
