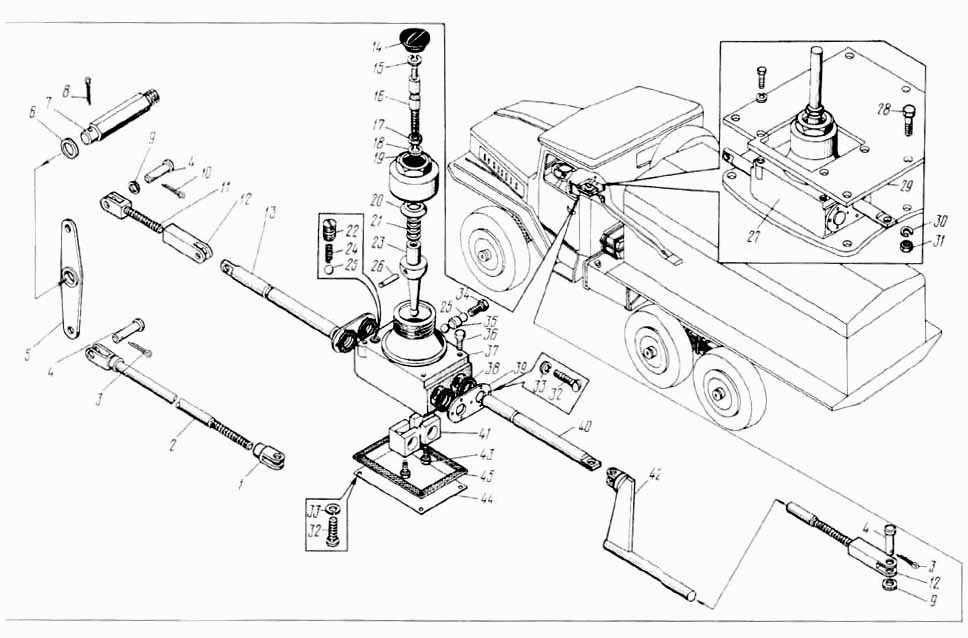

ДЭ-226.60.01.000 Управление ходоуменьшителем и раздаточной коробкой Амкодор-9531 (ДЭ-226). Каталог 2006г.

ДЭ-226.60.00.000 Агрегаты управления Амкодор-9531 (ДЭ-226) ДЭ-226.46.00.000 Пневмосистема (двухконтурная) Амкодор-9531 (ДЭ-226)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вилка

Заводской номер: ДЭ-226.60.01.301 Количество на модель: 1
ДЭ-226.60.01.301
1
2

Номер детали на чертеже:

2

Тяга

Заводской номер: ДЭ-226.60.01.300 Количество на модель: 1
ДЭ-226.60.01.300
1
3

Номер детали на чертеже:

3

Шплинт

Заводской номер: 3,2х20.397 Количество на модель: 4
3,2х20.397
4
4

Номер детали на чертеже:

4

Палец

Заводской номер: ТМ-59.1070-01 Количество на модель: 4
ТМ-59.1070-01
4
5

Номер детали на чертеже:

5

Рычаг

Заводской номер: ДЭ-226.66.61266 Количество на модель: 1
ДЭ-226.66.61266
1
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 20.11371 Количество на модель: 1
20.11371
1
7

Номер детали на чертеже:

7

Ось

Заводской номер: ДЭ-226.60.01.002 Количество на модель: 1
ДЭ-226.60.01.002
1
8

Номер детали на чертеже:

8

Шплинт

Заводской номер: 5х36.397 Количество на модель: 1
5х36.397
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 12х2.11371 Количество на модель: 2
12х2.11371
2
10

Номер детали на чертеже:

10

Шплинт

Заводской номер: 2х20.397 Количество на модель: 4
2х20.397
4
11

Номер детали на чертеже:

11

Тяга

Заводской номер: ДЭ-226.60.01.100 Количество на модель: 1
ДЭ-226.60.01.100
1
12

Номер детали на чертеже:

12

Вилка тяги

Заводской номер: 36-3503036 Количество на модель: 2
36-3503036
2
13

Номер детали на чертеже:

13

Скалка

Заводской номер: Д-902.61.50.001-А Количество на модель: 1
Д-902.61.50.001-А
1
14

Номер детали на чертеже:

14

Рукоятка

Заводской номер: Д-565.7121-100 Количество на модель: 1
Д-565.7121-100
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 12.6402 Количество на модель: 1
12.6402
1
16

Номер детали на чертеже:

16

Рычаг

Заводской номер: Д-902.61.50.008-А Количество на модель: 1
Д-902.61.50.008-А
1
17

Номер детали на чертеже:

17

Гайка

Заводской номер: М16.5915 Количество на модель: 1
М16.5915
1
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 16.6402 Количество на модель: 1
16.6402
1
19

Номер детали на чертеже:

19

Шайба

Заводской номер: Д-565.7121-02 Количество на модель: 1
Д-565.7121-02
1
20

Номер детали на чертеже:

20

Шайба сферическая

Заводской номер: Д-902.61.50.013 Количество на модель: 1
Д-902.61.50.013
1
21

Номер детали на чертеже:

21

Пружина

Заводской номер: Д-565.7121-04 Количество на модель: 1
Д-565.7121-04
1
22

Номер детали на чертеже:

22

Пробка

Заводской номер: Д-902.61.50.011 Количество на модель: 2
Д-902.61.50.011
2
23

Номер детали на чертеже:

23

Рычаг сферический

Заводской номер: Д-902.61.50.005 Количество на модель: 1
Д-902.61.50.005
1
24

Номер детали на чертеже:

24

Пружина

Заводской номер: Д-565.3110-64 Количество на модель: 2
Д-565.3110-64
2
25

Номер детали на чертеже:

25

Шарик

Заводской номер: 10.3722 Количество на модель: 4
10.3722
4
26

Номер детали на чертеже:

26

Палец

Заводской номер: Д-565.7121-06 Количество на модель: 1
Д-565.7121-06
1
27

Номер детали на чертеже:

27

Механизм переключения

Заводской номер: Д-902.61.50.000-А Количество на модель: 1
Д-902.61.50.000-А
1
28

Номер детали на чертеже:

28

Болт

Заводской номер: М10х30.7796 Количество на модель: 6
М10х30.7796
6
29

Номер детали на чертеже:

29

Лист

Заводской номер: Д-902.61.00.001-А Количество на модель: 1
Д-902.61.00.001-А
1
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 10.6402 Количество на модель: 10
10.6402
10
31

Номер детали на чертеже:

31

Гайка

Заводской номер: М10.5315 Количество на модель: 6
М10.5315
6
32

Номер детали на чертеже:

32

Винт

Заводской номер: ВМ4х10.17473 Количество на модель: 18
ВМ4х10.17473
18
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 4.6402 Количество на модель: 18
4.6402
18
34

Номер детали на чертеже:

34

Пробка

Заводской номер: Д-902.61.50.014 Количество на модель: 1
Д-902.61.50.014
1
35

Номер детали на чертеже:

35

Сухарь

Заводской номер: Д-902.61.50.007 Количество на модель: 1
Д-902.61.50.007
1
36

Номер детали на чертеже:

36

Болт

Заводской номер: М10х20.7796 Количество на модель: 4
М10х20.7796
4
37

Номер детали на чертеже:

37

Корпус

Заводской номер: Д-902.61.50.010-А Количество на модель: 1
Д-902.61.50.010-А
1
38

Номер детали на чертеже:

38

кольцо

Заводской номер: СП 30-19-3.5.6308 Количество на модель: 4
СП 30-19-3.5.6308
4
39

Номер детали на чертеже:

39

Крышка

Заводской номер: Д-565.7121-14 Количество на модель: 2
Д-565.7121-14
2
40

Номер детали на чертеже:

40

Скалка

Заводской номер: Д-902.61.50.002-А Количество на модель: 1
Д-902.61.50.002-А
1
41

Номер детали на чертеже:

41

Ползун

Заводской номер: Д-565.7121-12 Количество на модель: 2
Д-565.7121-12
2
42

Номер детали на чертеже:

42

Тяга ходоуменьшителя

Заводской номер: Д-902.61.10.000-А Количество на модель: 1
Д-902.61.10.000-А
1
43

Номер детали на чертеже:

43

Винт стопорный

Заводской номер: Д-565.3910-38 Количество на модель: 2
Д-565.3910-38
2
44

Номер детали на чертеже:

44

Крышка

Заводской номер: Д-565.7121-10 Количество на модель: 1
Д-565.7121-10
1
45

Номер детали на чертеже:

45

Прокладка

Заводской номер: Д-565.7121-11 Количество на модель: 1
Д-565.7121-11
1
