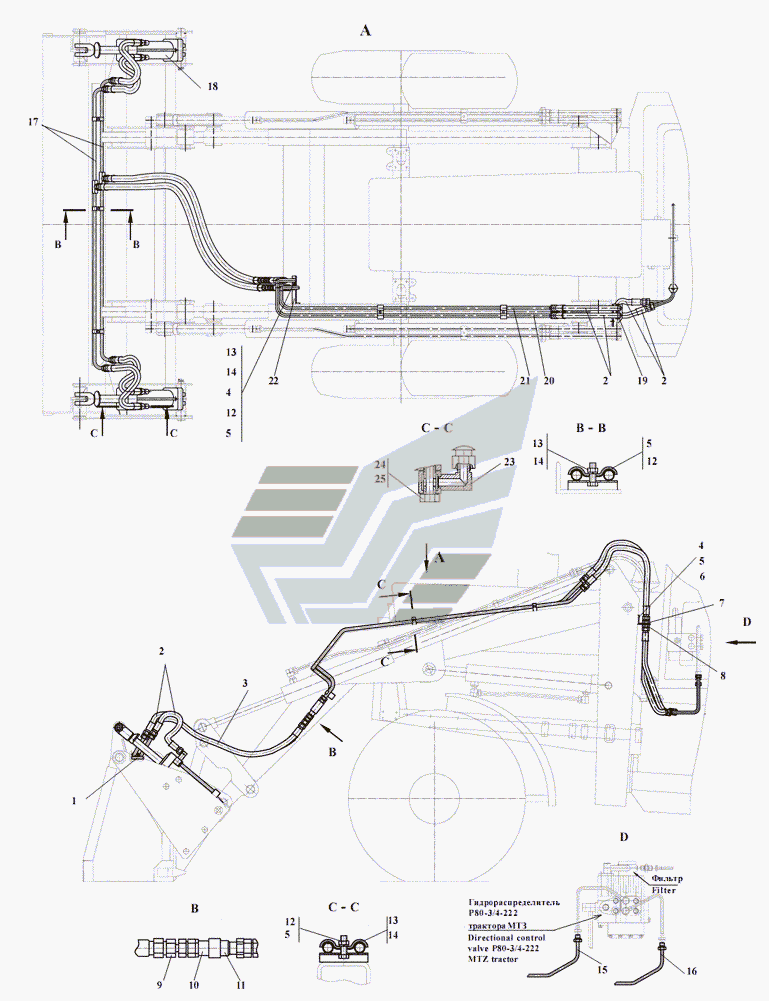

ДЗ-133.53.03.000 Гидросистема Амкодор-702. Каталог 2006г.

ДЗ-133.53.00.000 Ковш двухчелюстной Амкодор-702 ТО-49.02.00.000 Башмаки опорные Амкодор-702

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: ДЗ-133.53.03.070 Количество на модель: 5
ДЗ-133.53.03.070
5
2

Номер детали на чертеже:

2

Рукав

Заводской номер: 2SN NP13x650A10spA10sp Количество на модель: 8
2SN NP13x650A10spA10sp
8
3

Номер детали на чертеже:

3

Рукав

Заводской номер: 2SN NP13x1250A10spA10sp Количество на модель: 2
2SN NP13x1250A10spA10sp
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: М8х25.56.0115.7796 Количество на модель: 2
М8х25.56.0115.7796
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: 8 65Г.0115.6402 Количество на модель: 7
8 65Г.0115.6402
7
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 8х1,4.02.Ст3.0115.11371 Количество на модель: 1
8х1,4.02.Ст3.0115.11371
1
7

Номер детали на чертеже:

7

Контргайка

Заводской номер: М22.15803 Количество на модель: 2
М22.15803
2
8

Номер детали на чертеже:

8

Штуцер

Заводской номер: ДЗ-133.53.03.002 Количество на модель: 2
ДЗ-133.53.03.002
2
9

Номер детали на чертеже:

9

Гидросистема адаптера

Заводской номер: ТО-28.50.04.000 Количество на модель: 2
ТО-28.50.04.000
2
10

Номер детали на чертеже:

10

Охватываемая полумуфта

Заводской номер: ЮФЕИ.302651.004-01 Количество на модель: 2
ЮФЕИ.302651.004-01
2
11

Номер детали на чертеже:

11

Муфта

Заводской номер: ЮФЕИ.302651.003-01 Количество на модель: 2
ЮФЕИ.302651.003-01
2
12

Номер детали на чертеже:

12

Гайка

Заводской номер: М8.6.0115.5915 Количество на модель: 6
М8.6.0115.5915
6
13

Номер детали на чертеже:

13

Скоба

Заводской номер: Д-579.0400-04 Количество на модель: 6
Д-579.0400-04
6
14

Номер детали на чертеже:

14

Прокладка

Заводской номер: Д-579.0400-03 Количество на модель: 6
Д-579.0400-03
6
15

Номер детали на чертеже:

15

Трубопровод

Заводской номер: ДЗ-133.53.03.050 Количество на модель: 1
ДЗ-133.53.03.050
1
16

Номер детали на чертеже:

16

Трубопровод

Заводской номер: ДЗ-133.53.03.060 Количество на модель: 1
ДЗ-133.53.03.060
1
17

Номер детали на чертеже:

17

Трубопровод

Заводской номер: ДЗ-133.53.03.010 Количество на модель: 2
ДЗ-133.53.03.010
2
18

Номер детали на чертеже:

18

Гидроцилиндр

Заводской номер: Ц80х200-3 Количество на модель: 2
Ц80х200-3
2
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: ДЗ-133.45.00.031 Количество на модель: 1
ДЗ-133.45.00.031
1
20

Номер детали на чертеже:

20

Трубопровод

Заводской номер: ДЗ-133.53.03.040-01 Количество на модель: 1
ДЗ-133.53.03.040-01
1
21

Номер детали на чертеже:

21

Трубопровод

Заводской номер: ДЗ-133.53.03.040 Количество на модель: 1
ДЗ-133.53.03.040
1
22

Номер детали на чертеже:

22

Кронштейн

Заводской номер: ДЗ-133.53.03.003 Количество на модель: 1
ДЗ-133.53.03.003
1
23

Номер детали на чертеже:

23

Угольник поворотный

Заводской номер: ДЗ-133.53.03.030 Количество на модель: 4
ДЗ-133.53.03.030
4
24

Номер детали на чертеже:

24

Болт зажимной

Заводской номер: ТО-49.12.02.006 Количество на модель: 4
ТО-49.12.02.006
4
25

Номер детали на чертеже:

25

Прокладка

Заводской номер: 20АО.15803 Количество на модель: 8
20АО.15803
8
