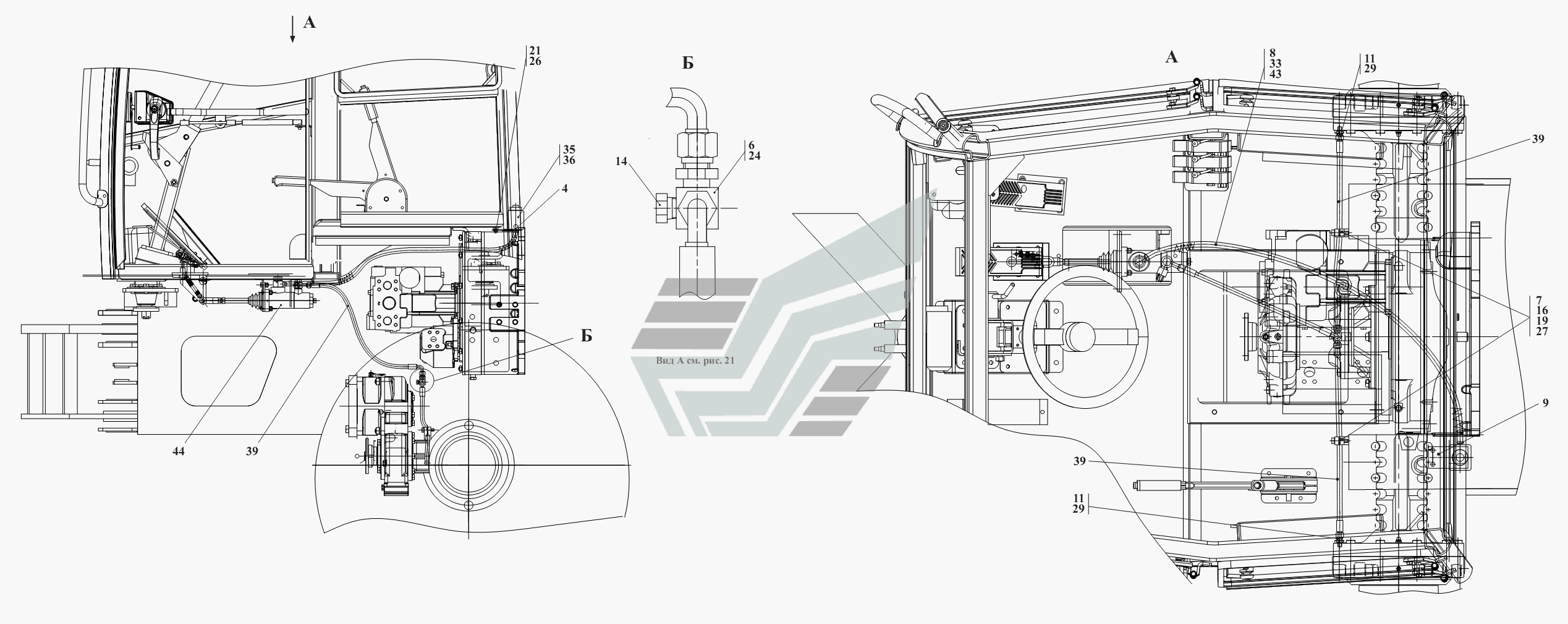

Гидросистема тормозов 320.35.05.000. Схема гидравлическая принципиальная. Перечень элементов Амкодор-320. Каталог 2009г.

Гидроцилиндр 320.34.29.000 Амкодор-320 Перечень элементов к схеме гидравлической принципиальной тормозов Амкодор-320

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
4

Номер детали на чертеже:

4

Прижим

Заводской номер: 320.35.05.004 Количество на модель: 1
320.35.05.004
1
6

Номер детали на чертеже:

6

Тройник

Заводской номер: 320.35.05.006 Количество на модель: 1
320.35.05.006
1
7

Номер детали на чертеже:

7

Прокладка

Заводской номер: 320.35.05.007 Количество на модель: 2
320.35.05.007
2
8

Номер детали на чертеже:

8

Каркас защитный

Заводской номер: 320.35.05.008 Количество на модель: 1
320.35.05.008
1
9

Номер детали на чертеже:

9

Кронштейн

Заводской номер: 320.35.05.009 Количество на модель: 1
320.35.05.009
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: УДГ1.01.02.035 Количество на модель: 2
УДГ1.01.02.035
2
14

Номер детали на чертеже:

14

Заглушка

Заводской номер: УДГ1-09.03.001 Количество на модель: 1
УДГ1-09.03.001
1
16

Номер детали на чертеже:

16

Колодка верхняя

Заводской номер: УДГ1.17.00.007 Количество на модель: 4
УДГ1.17.00.007
4
19

Номер детали на чертеже:

19

Болт

Заводской номер: M8-6gx35.88.35.0115 Количество на модель: 2
M8-6gx35.88.35.0115
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: M6-6gx12.88.35.0115 Количество на модель: 2
M6-6gx12.88.35.0115
2
24

Номер детали на чертеже:

24

Контргайка

Заводской номер: M12 Количество на модель: 1
M12
1
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 6.65Г.0115 Количество на модель: 2
6.65Г.0115
2
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 8.65Г.0115 Количество на модель: 2
8.65Г.0115
2
29

Номер детали на чертеже:

29

Прокладка

Заводской номер: 10МЗ Количество на модель: 2
10МЗ
2
33

Номер детали на чертеже:

33

Рукав

Заводской номер: 6x14-1,6 Количество на модель: 1
6x14-1,6
1
35

Номер детали на чертеже:

35

Бачок

Заводской номер: RO15425 Количество на модель: 1
RO15425
1
36

Номер детали на чертеже:

36

Датчик уровня

Заводской номер: RO15432 Количество на модель: 1
RO15432
1
39

Номер детали на чертеже:

39

Рукав

Заводской номер: VINP4x600А60А61 Количество на модель: 3
VINP4x600А60А61
3
43

Номер детали на чертеже:

43

Зажим TORRO

Заводской номер: 12-20/9-C7W2 Количество на модель: 2
12-20/9-C7W2
2
44

Номер детали на чертеже:

44

Установка главного тормозного цилиндра

Заводской номер: 320.35.05.005 Количество на модель:
320.35.05.005
