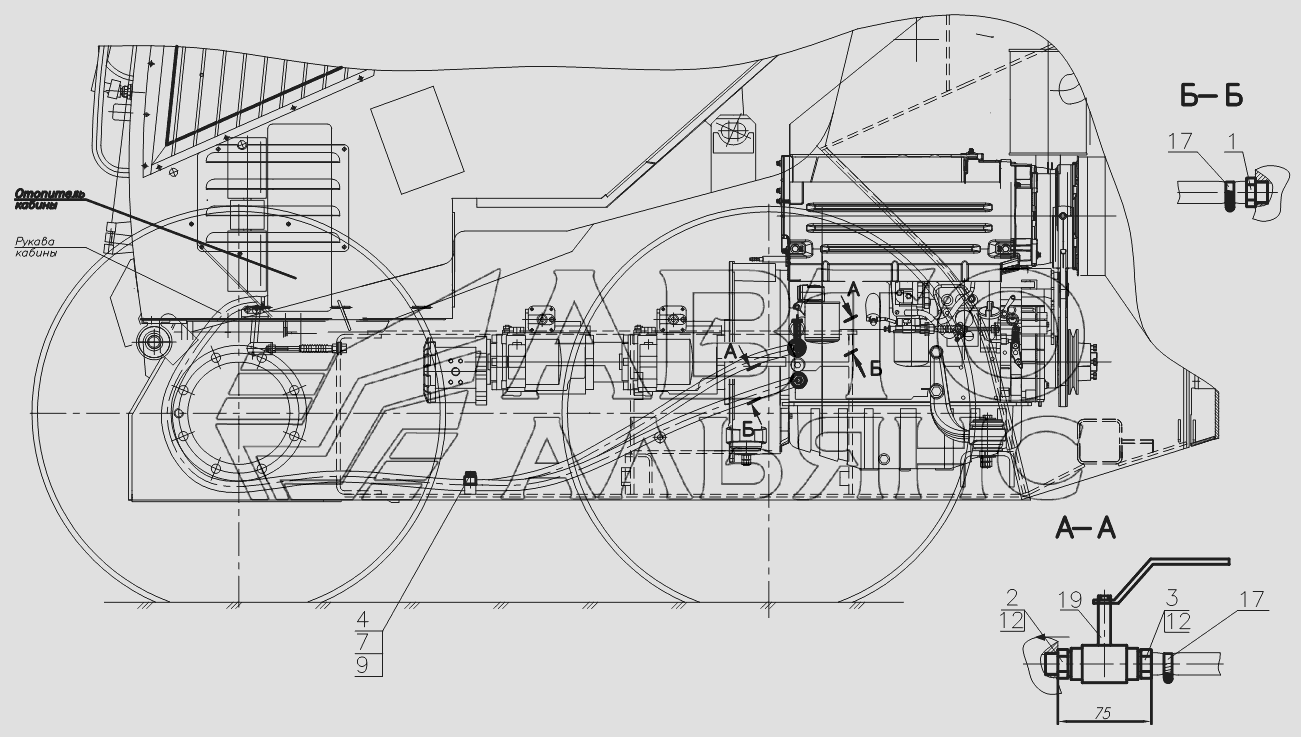

Установка трубопроводов отопителя 211Е.83.00.000 Амкодор-211Е. Каталог 2014г.

Электросистема кондиционера 211Е.81.85.000 Амкодор-211Е Облицовка 211.84.00.000, 211.84.00.000-01 Амкодор-211Е

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
7
9
12
17
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Штуцер

Заводской номер: 211Е.83.00.001 Количество на модель: 1
211Е.83.00.001
1
2

Номер детали на чертеже:

2

Штуцер

Заводской номер: 211Е.83.00.002 Количество на модель: 1
211Е.83.00.002
1
3

Номер детали на чертеже:

3

Штуцер

Заводской номер: 211Е.83.00.003 Количество на модель: 1
211Е.83.00.003
1
4

Номер детали на чертеже:

4

Колодка верхняя

Заводской номер: УДГ1.17.05.003 Количество на модель: 1
УДГ1.17.05.003
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: M10-6gx45.88.35.0115 Количество на модель: 2
M10-6gx45.88.35.0115
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 10.65Г.0115 Количество на модель: 5
10.65Г.0115
5
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: G3/4М3 Количество на модель: 2
G3/4М3
2
17

Номер детали на чертеже:

17

Зажим

Заводской номер: TORRO16-27/12-C7W2B Количество на модель: 2
TORRO16-27/12-C7W2B
2
19

Номер детали на чертеже:

19

Кран шаровый

Заводской номер: ДУ20 Количество на модель: 1
ДУ20
1
