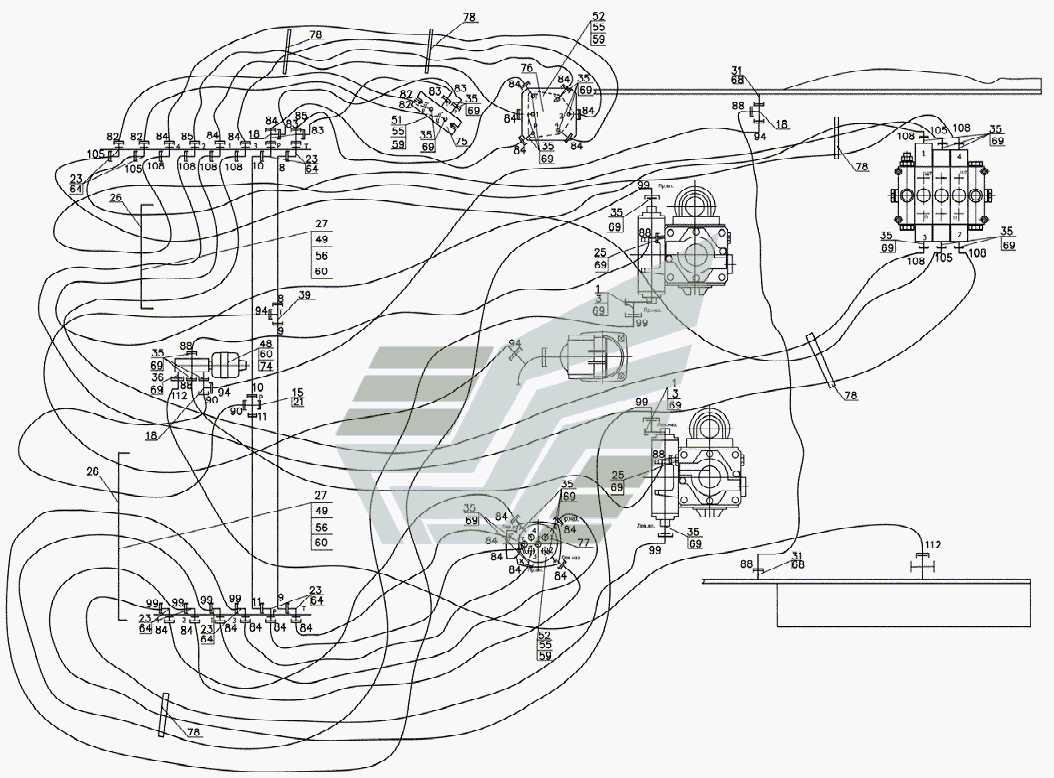

  6. 211.45.10.000 Гидросистема управления. Схема гидравлическая соединений

211.45.10.000 Гидросистема управления. Схема гидравлическая соединений Амкодор-211. Каталог 2009г.

208А-45.00.000 Hydraulics. Connection diagram Амкодор-211 211.45.05.000 Гидросистема рабочего оборудования. Схема гидравлическая соединений Амкодор-211

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Угольник поворотный

Заводской номер: 208А-44.10.050 Количество на модель: 2
208А-44.10.050
2
2

Номер детали на чертеже:

2

Включатель

Заводской номер: 208А-44.10.070 Количество на модель: 2
208А-44.10.070
2
8

Номер детали на чертеже:

8

Трубопровод

Заводской номер: 211.45.10.010 Количество на модель: 1
211.45.10.010
1
9

Номер детали на чертеже:

9

Трубопровод

Заводской номер: 211.45.10.020 Количество на модель: 1
211.45.10.020
1
10

Номер детали на чертеже:

10

Трубопровод

Заводской номер: 211.45.10.030 Количество на модель: 1
211.45.10.030
1
11

Номер детали на чертеже:

11

Трубопровод

Заводской номер: 211.45.10.040 Количество на модель: 1
211.45.10.040
1
15

Номер детали на чертеже:

15

Заглушка

Заводской номер: 211.45.10.080 Количество на модель: 1
211.45.10.080
1
18

Номер детали на чертеже:

18

Соединение

Заводской номер: УДГ 1.03.02.020 Количество на модель: 4
УДГ 1.03.02.020
4
21

Номер детали на чертеже:

21

Крестовина

Заводской номер: 208.43.10.002 Количество на модель: 1
208.43.10.002
1
25

Номер детали на чертеже:

25

Штуцер

Заводской номер: 211.45.10.001 Количество на модель: 2
211.45.10.001
2
26

Номер детали на чертеже:

26

Скоба

Заводской номер: 211.45.10.002 Количество на модель: 4
211.45.10.002
4
27

Номер детали на чертеже:

27

Пластина

Заводской номер: 211.45.10.003 Количество на модель: 8
211.45.10.003
8
31

Номер детали на чертеже:

31

Штуцер

Заводской номер: УДГ 1.01.02.018 Количество на модель: 2
УДГ 1.01.02.018
2
35

Номер детали на чертеже:

35

Штуцер

Заводской номер: УДГ 1.01.17.001 Количество на модель: 27
УДГ 1.01.17.001
27
36

Номер детали на чертеже:

36

Штуцер

Заводской номер: УДГ 1.01.17.002 Количество на модель: 1
УДГ 1.01.17.002
1
39

Номер детали на чертеже:

39

Тройник

Заводской номер: УДГ 1.10.00.001 Количество на модель: 1
УДГ 1.10.00.001
1
48

Номер детали на чертеже:

48

Болт

Заводской номер: М8-6gх20.88.35.0115 Количество на модель: 2
М8-6gх20.88.35.0115
2
49

Номер детали на чертеже:

49

Болт

Заводской номер: М8-6gх35.56.0115 Количество на модель: 8
М8-6gх35.56.0115
8
51

Номер детали на чертеже:

51

Болт

Заводской номер: М6-6gх60.56.0115 Количество на модель: 2
М6-6gх60.56.0115
2
52

Номер детали на чертеже:

52

Винт

Заводской номер: ВМ6-6gx16.46.0115 Количество на модель: 8
ВМ6-6gx16.46.0115
8
55

Номер детали на чертеже:

55

Гайка

Заводской номер: М6-6Н.5.0115 Количество на модель: 10
М6-6Н.5.0115
10
56

Номер детали на чертеже:

56

Гайка

Заводской номер: М8-6Н.5.0115 Количество на модель: 8
М8-6Н.5.0115
8
59

Номер детали на чертеже:

59

Шайба

Заводской номер: 6.65Г.0115 Количество на модель: 10
6.65Г.0115
10
60

Номер детали на чертеже:

60

Шайба

Заводской номер: 8.65Г.0115 Количество на модель: 10
8.65Г.0115
10
64

Номер детали на чертеже:

64

Контргайка

Заводской номер: М14 Количество на модель: 14
М14
14
68

Номер детали на чертеже:

68

Прокладка

Заводской номер: 12 М3 Количество на модель: 2
12 М3
2
69

Номер детали на чертеже:

69

Прокладка

Заводской номер: 14 М3 Количество на модель: 34
14 М3
34
74

Номер детали на чертеже:

74

Блок питания

Заводской номер: НС-SE2-V0530RWG02 Количество на модель: 1
НС-SE2-V0530RWG02
1
75

Номер детали на чертеже:

75

Блок управления

Заводской номер: HC-RCM/1-03 A01 MAM WE 95RAG02 Количество на модель:
HC-RCM/1-03 A01 MAM WE 95RAG02
76

Номер детали на чертеже:

76

Блок управления

Заводской номер: HC-RCX-02 A22MB Количество на модель: 1
HC-RCX-02 A22MB
1
77

Номер детали на чертеже:

77

Блок управления

Заводской номер: HPCJ 3 G2 1 E S S042300 Количество на модель: 1
HPCJ 3 G2 1 E S S042300
1
78

Номер детали на чертеже:

78

Кабельная стяжка

Заводской номер: TKUV 20/5 Количество на модель: 8
TKUV 20/5
8
82

Номер детали на чертеже:

82

Рукав

Заводской номер: 1SN NP6x300 A60 A60 Количество на модель: 2
1SN NP6x300 A60 A60
2
83

Номер детали на чертеже:

83

Рукав

Заводской номер: 1SN NP6x450 A61 A61 Количество на модель: 2
1SN NP6x450 A61 A61
2
84

Номер детали на чертеже:

84

Рукав

Заводской номер: 1SN NP6x450 A 60 A63 Количество на модель: 12
1SN NP6x450 A 60 A63
12
88

Номер детали на чертеже:

88

Рукав

Заводской номер: 1SN NP6x1150 A60A61 Количество на модель: 3
1SN NP6x1150 A60A61
3
90

Номер детали на чертеже:

90

Рукав

Заводской номер: 1SN NP6x1300 A60A61 Количество на модель: 1
1SN NP6x1300 A60A61
1
94

Номер детали на чертеже:

94

Рукав

Заводской номер: 1SN NP6x1850 A60A61 Количество на модель: 2
1SN NP6x1850 A60A61
2
99

Номер детали на чертеже:

99

Рукав

Заводской номер: 1SN NP6x2100 A60A61 Количество на модель: 4
1SN NP6x2100 A60A61
4
105

Номер детали на чертеже:

105

Рукав

Заводской номер: 1SN NP6x2600 A60A61 Количество на модель: 2
1SN NP6x2600 A60A61
2
108

Номер детали на чертеже:

108

Рукав

Заводской номер: 1SN NP6x3000 A60A61 Количество на модель: 4
1SN NP6x3000 A60A61
4
112

Номер детали на чертеже:

112

Рукав

Заводской номер: 2SN NP10x2400 A60A61 Количество на модель: 1
2SN NP10x2400 A60A61
1
