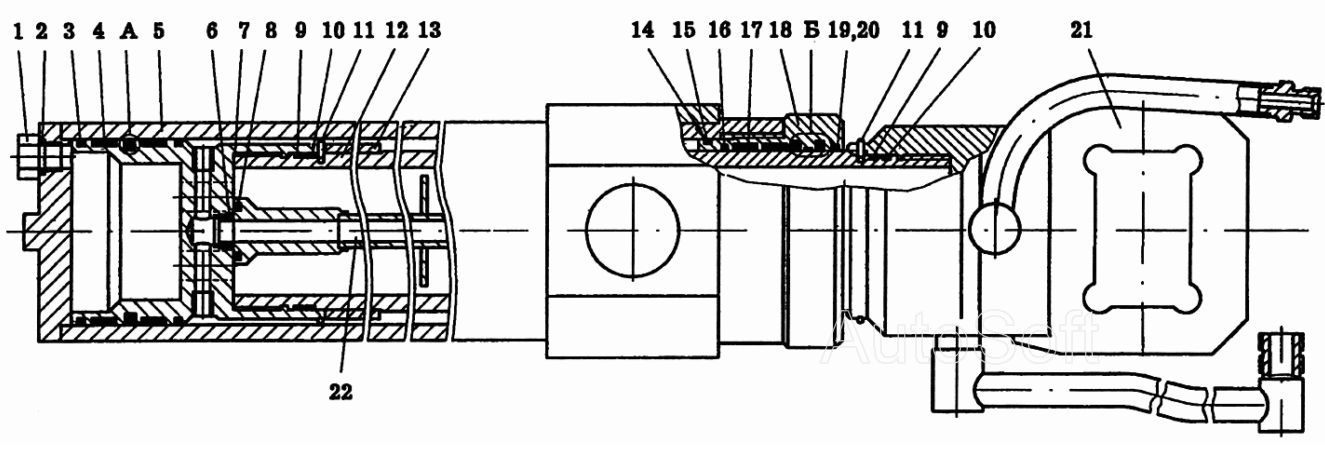

Гидроцилиндр КС-6973.63.900-01 КС-6973А. Каталог 2002г.

Гидроцилиндр КС-6973.63.900-1 КС-6973А Гидрораспределитель УЗ.30.00.000-3 КС-6973А

Вид отображения:

Детали справа

По ширине экрана

PU5 140-152-10,0 L8056-314534

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Грязесъемник

Заводской номер: PU5 140-152-10,0 L8056-314534 Количество на модель: 1

PU5 140-152-10,0 L8056-314534

1

1

Номер детали на чертеже:

1

Пробка

Заводской номер: КС-6973.63.908-1 Количество на модель: 2

КС-6973.63.908-1

2

2

Номер детали на чертеже:

2

Кольцо 021-025-25-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 021-025-25-2-2 ГОСТ9833-73] Количество на модель: 2

[Кольцо 021-025-25-2-2 ГОСТ9833-73]

2

017180

Не указан

021-025-25

Код: 017180

Артикул: 021-025-25,

Производитель: Не указан

858404

БЕЛАРУСЬРЕЗИНОТЕХНИКА

021-025-25-2-2

Код: 858404

Артикул: 021-025-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

3

Номер детали на чертеже:

3

Вкладыш направляющий

Заводской номер: S-57167-1600-47-А Количество на модель: 2

S-57167-1600-47-А

2

4

Номер детали на чертеже:

4

Вкладыш опорный

Заводской номер: S-55920-1600-220 Количество на модель: 2

S-55920-1600-220

2

5

Номер детали на чертеже:

5

Цилиндр

Заводской номер: КС-6973.63.920-1 Количество на модель: 1

КС-6973.63.920-1

1

6

Номер детали на чертеже:

6

Кольцо 018-022-25-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 018-022-25-2-2 ГОСТ9833-73] Количество на модель: 1

[Кольцо 018-022-25-2-2 ГОСТ9833-73]

1

405406

ВИТЯЗЬ

Р80(3)*РК 202

Код: 405406

Артикул: Р80(3)*РК, 202

Производитель: ВИТЯЗЬ

085838

РУСЛАН-КОМПЛЕКТ

Р80(3)*РК 302/ 502, Р40/ 75-0808039А

Код: 085838

Артикул: Р80(3)*РК, 302/ 502, Р40/ 75-0808039А

Производитель: РУСЛАН-КОМПЛЕКТ

017270

Не указан

018-022-25

Код: 017270

Артикул: 018-022-25,

Производитель: Не указан

222011

Не указан

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: Не указан

405358

ВИТЯЗЬ

Р-160*РК 204

Код: 405358

Артикул: Р-160*РК, 204

Производитель: ВИТЯЗЬ

405374

ВИТЯЗЬ

Р80(2)*РК 207

Код: 405374

Артикул: Р80(2)*РК, 207

Производитель: ВИТЯЗЬ

405386

ВИТЯЗЬ

Р80(3)*РК 201

Код: 405386

Артикул: Р80(3)*РК, 201

Производитель: ВИТЯЗЬ

405421

ВИТЯЗЬ

Р80(2)*РК 206

Код: 405421

Артикул: Р80(2)*РК, 206

Производитель: ВИТЯЗЬ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406089

ВИТЯЗЬ

50-3406015*РК 5011

Код: 406089

Артикул: 50-3406015*РК, 5011

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

249118

БЕЛАРУСЬРЕЗИНОТЕХНИКА

018-022-25-2-2

Код: 249118

Артикул: 018-022-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

350383

УРАЛСБЫТ

018-022-25-2-2 УС 018-022-25-2-2

Код: 350383

Артикул: 018-022-25-2-2 УС, 018-022-25-2-2

Производитель: УРАЛСБЫТ

7

Номер детали на чертеже:

7

Поршень

Заводской номер: КС-6973.63.941-1 Количество на модель: 1

КС-6973.63.941-1

1

8

Номер детали на чертеже:

8

Кольцо 030-035-30-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 030-035-30-2-2 ГОСТ9833-73] Количество на модель: 1

[Кольцо 030-035-30-2-2 ГОСТ9833-73]

1

040946

Не указан

030-035-30

Код: 040946

Артикул: 030-035-30,

Производитель: Не указан

234433

БЕЛАРУСЬРЕЗИНОТЕХНИКА

030-035-30-2-2

Код: 234433

Артикул: 030-035-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

9

Номер детали на чертеже:

9

Кольцо 130-135-36-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 130-135-36-2-2 ГОСТ9833-73] Количество на модель: 4

[Кольцо 130-135-36-2-2 ГОСТ9833-73]

4

10

Номер детали на чертеже:

10

Кольцо защитное

Заводской номер: КС-6973.63.907-1 Количество на модель: 8

КС-6973.63.907-1

8

11

Номер детали на чертеже:

11

Кольцо стопорное

Заводской номер: КС-6973.63.904-1 Количество на модель: 2

КС-6973.63.904-1

2

12

Номер детали на чертеже:

12

Шток

Заводской номер: КС-6973.63.901-1 Количество на модель: 1

КС-6973.63.901-1

1

13

Номер детали на чертеже:

13

Проставка

Заводской номер: КС-6973.63.903-1 Количество на модель: 1

КС-6973.63.903-1

1

14

Номер детали на чертеже:

14

Кольцо защитное

Заводской номер: КС-6973.63.907-1-01 Количество на модель: 1

КС-6973.63.907-1-01

1

15

Номер детали на чертеже:

15

Кольцо 155-160-36-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 155-160-36-2-2 ГОСТ9833-73] Количество на модель: 1

[Кольцо 155-160-36-2-2 ГОСТ9833-73]

1

406253

ВИТЯЗЬ

НШ100А*РК 1010

Код: 406253

Артикул: НШ100А*РК, 1010

Производитель: ВИТЯЗЬ

16

Номер детали на чертеже:

16

Вкладыш направляющий

Заводской номер: S-57267-1400-47-А Количество на модель: 2

S-57267-1400-47-А

2

17

Номер детали на чертеже:

17

Вкладыш опорный

Заводской номер: S-55820-1400-220 Количество на модель: 2

S-55820-1400-220

2

18

Номер детали на чертеже:

18

Втулка направляющая

Заводской номер: КС-6973.63.951-1 Количество на модель: 1

КС-6973.63.951-1

1

19

Номер детали на чертеже:

19

Профильное кольцо

Заводской номер: [Профильное кольцо] Количество на модель: 1

[Профильное кольцо]

1

20

Номер детали на чертеже:

20

Резиновое кольцо

Заводской номер: [Резиновое кольцо] Количество на модель: 1

[Резиновое кольцо]

1

21

Номер детали на чертеже:

21

Проушина в сборе

Заводской номер: КС-6973.63.930-1-01 Количество на модель: 1

КС-6973.63.930-1-01

1

22

Номер детали на чертеже:

22

Труба в сборе

Заводской номер: КС-6973.63.970-1 Количество на модель: 1

КС-6973.63.970-1

1
