Блок клапанный КС-45717К-1 (вариант). Каталог 2010г.

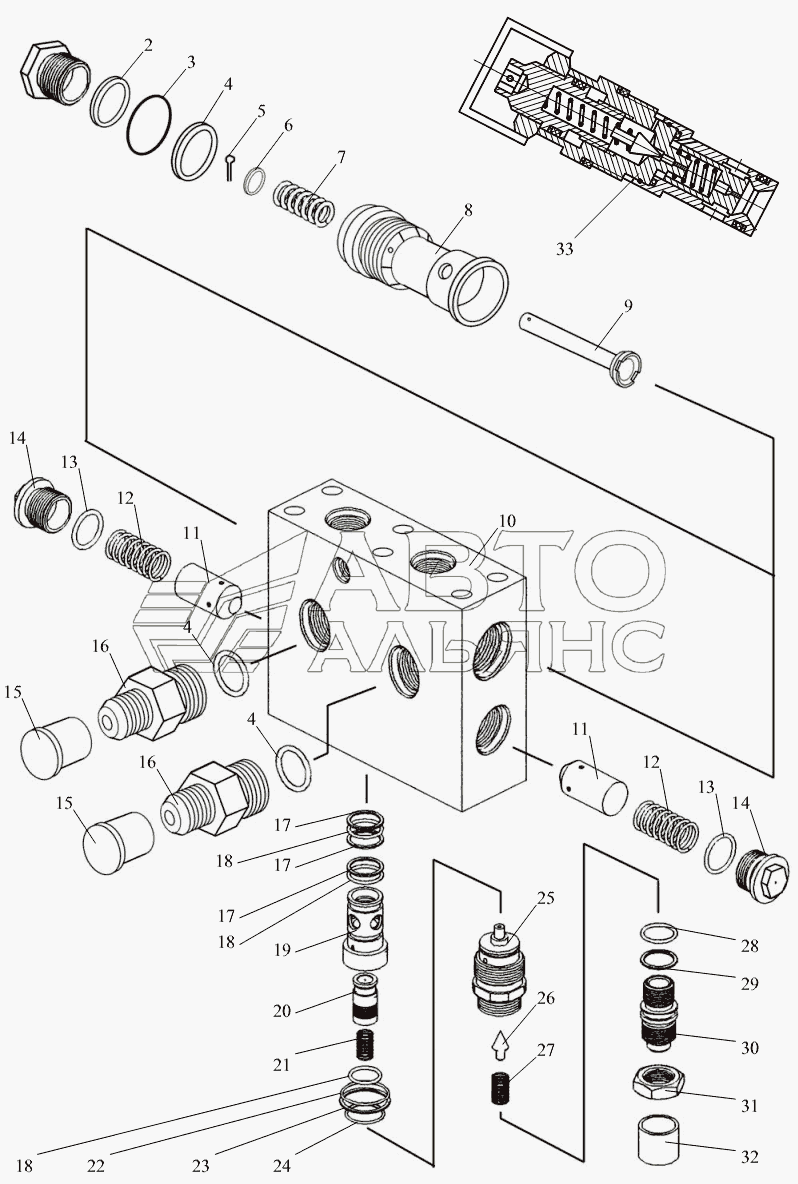

Гидроблок уравновешивания КС-45717К-1 (вариант) Размыкатель тормоза лебедки КС-45717К-1 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Пробка

Заводской номер: КС-45717.84.432-3 Количество на модель: 2

КС-45717.84.432-3

2

2

Номер детали на чертеже:

2

Кольцо ГОСТ9833-73 (d=20,5)

Заводской номер: 021-025-25-2-2 Количество на модель: 2

021-025-25-2-2

2

017180

Не указан

021-025-25

Код: 017180

Артикул: 021-025-25,

Производитель: Не указан

858404

БЕЛАРУСЬРЕЗИНОТЕХНИКА

021-025-25-2-2

Код: 858404

Артикул: 021-025-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

3

Номер детали на чертеже:

3

Кольцо

Заводской номер: У.3.20.10.117 Количество на модель: 2

У.3.20.10.117

2

4

Номер детали на чертеже:

4

Кольцо ГОСТ 9833-73

Заводской номер: 030-035-30-2-2 Количество на модель: 4

030-035-30-2-2

4

040946

Не указан

030-035-30

Код: 040946

Артикул: 030-035-30,

Производитель: Не указан

234433

БЕЛАРУСЬРЕЗИНОТЕХНИКА

030-035-30-2-2

Код: 234433

Артикул: 030-035-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

5

Номер детали на чертеже:

5

Шплинт

Заводской номер: 1.6x12.016 Количество на модель: 2

1.6x12.016

2

6

Номер детали на чертеже:

6

Шайба

Заводской номер: КС-45717.84.436-3 Количество на модель: 2

КС-45717.84.436-3

2

7

Номер детали на чертеже:

7

Пружина

Заводской номер: КС-45717.84.435-3 Количество на модель: 2

КС-45717.84.435-3

2

8

Номер детали на чертеже:

8

Втулка

Заводской номер: КС-45717.84.433-3 Количество на модель: 2

КС-45717.84.433-3

2

9

Номер детали на чертеже:

9

Клапан

Заводской номер: КС-45717.84.434-3 Количество на модель: 2

КС-45717.84.434-3

2

10

Номер детали на чертеже:

10

Корпус

Заводской номер: КС-45717.84.431-1 Количество на модель: 1

КС-45717.84.431-1

1

11

Номер детали на чертеже:

11

Клапан

Заводской номер: У.061.10.003-1 Количество на модель: 2

У.061.10.003-1

2

12

Номер детали на чертеже:

12

Пружина

Заводской номер: У.061.10.004 Количество на модель: 2

У.061.10.004

2

13

Номер детали на чертеже:

13

Кольцо ГОСТ9833-73 (d2=2,5)

Заводской номер: 023-028-30-2-2 Количество на модель: 2

023-028-30-2-2

2

042598

РУСЛАН-КОМПЛЕКТ

13.6220.000-РК 1101, 13.6610.007

Код: 042598

Артикул: 13.6220.000-РК, 1101, 13.6610.007

Производитель: РУСЛАН-КОМПЛЕКТ

071903

РУСЛАН-КОМПЛЕКТ

13.6230.000-РК 1102, 13.6610.007

Код: 071903

Артикул: 13.6230.000-РК, 1102, 13.6610.007

Производитель: РУСЛАН-КОМПЛЕКТ

102401

Не указан

023-028-30

Код: 102401

Артикул: 023-028-30,

Производитель: Не указан

868159

БЕЛАРУСЬРЕЗИНОТЕХНИКА

023-028-30-2-2

Код: 868159

Артикул: 023-028-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

14

Номер детали на чертеже:

14

Пробка

Заводской номер: У.061.10.005-1 Количество на модель: 2

У.061.10.005-1

2

15

Номер детали на чертеже:

15

Заглушка

Заводской номер: У.061.00.011 Количество на модель: 2

У.061.00.011

2

16

Номер детали на чертеже:

16

Штуцер

Заводской номер: КС-3577.83.045 Количество на модель: 2

КС-3577.83.045

2

17

Номер детали на чертеже:

17

Кольцо защитное

Заводской номер: 51020 00006 Количество на модель: 3

51020 00006

3

18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 019-022-19-2-2 Количество на модель: 3

019-022-19-2-2

3

19

Номер детали на чертеже:

19

Втулка клапана

Заводской номер: 51020 03001 Количество на модель: 1

51020 03001

1

20

Номер детали на чертеже:

20

Клапан

Заводской номер: 51020 00102 Количество на модель: 1

51020 00102

1

21

Номер детали на чертеже:

21

Пружина

Заводской номер: 51020 00009 Количество на модель: 1

51020 00009

1

22

Номер детали на чертеже:

22

Кольцо

Заводской номер: 028-032-25-2-2 Количество на модель: 1

028-032-25-2-2

1

23

Номер детали на чертеже:

23

Кольцо защитное

Заводской номер: 51020 00004 Количество на модель: 1

51020 00004

1

24

Номер детали на чертеже:

24

Кольцо запорное

Заводской номер: 51020 00005 Количество на модель: 1

51020 00005

1

25

Номер детали на чертеже:

25

Втулка

Заводской номер: 51020 00103 Количество на модель: 1

51020 00103

1

26

Номер детали на чертеже:

26

Клапан

Заводской номер: 63600 01003 Количество на модель: 1

63600 01003

1

27

Номер детали на чертеже:

27

Пружина

Заводской номер: 63600 01007 Количество на модель: 1

63600 01007

1

28

Номер детали на чертеже:

28

Кольцо ГОСТ9833-73 (d=17,5)

Заводской номер: 018-022-25-2-2 Количество на модель: 1

018-022-25-2-2

1

405406

ВИТЯЗЬ

Р80(3)*РК 202

Код: 405406

Артикул: Р80(3)*РК, 202

Производитель: ВИТЯЗЬ

085838

РУСЛАН-КОМПЛЕКТ

Р80(3)*РК 302/ 502, Р40/ 75-0808039А

Код: 085838

Артикул: Р80(3)*РК, 302/ 502, Р40/ 75-0808039А

Производитель: РУСЛАН-КОМПЛЕКТ

017270

Не указан

018-022-25

Код: 017270

Артикул: 018-022-25,

Производитель: Не указан

222011

Не указан

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: Не указан

258391

УРАЛОПТ

018-022 018-022-25-2-2

Код: 258391

Артикул: 018-022, 018-022-25-2-2

Производитель: УРАЛОПТ

405358

ВИТЯЗЬ

Р-160*РК 204

Код: 405358

Артикул: Р-160*РК, 204

Производитель: ВИТЯЗЬ

405374

ВИТЯЗЬ

Р80(2)*РК 207

Код: 405374

Артикул: Р80(2)*РК, 207

Производитель: ВИТЯЗЬ

405386

ВИТЯЗЬ

Р80(3)*РК 201

Код: 405386

Артикул: Р80(3)*РК, 201

Производитель: ВИТЯЗЬ

405421

ВИТЯЗЬ

Р80(2)*РК 206

Код: 405421

Артикул: Р80(2)*РК, 206

Производитель: ВИТЯЗЬ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406089

ВИТЯЗЬ

50-3406015*РК 5011

Код: 406089

Артикул: 50-3406015*РК, 5011

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

249118

БЕЛАРУСЬРЕЗИНОТЕХНИКА

018-022-25-2-2

Код: 249118

Артикул: 018-022-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

29

Номер детали на чертеже:

29

Кольцо защитное

Заводской номер: 51020 00007 Количество на модель: 1

51020 00007

1

30

Номер детали на чертеже:

30

Винт регулировочный

Заводской номер: 51020 00008 Количество на модель: 1

51020 00008

1

31

Номер детали на чертеже:

31

Гайка

Заводской номер: M20x1.5-6H.04.029 Количество на модель: 1

M20x1.5-6H.04.029

1

32

Номер детали на чертеже:

32

Пробка

Заводской номер: 51020 00010 Количество на модель: 1

51020 00010

1

33

Номер детали на чертеже:

33

Гидроклапан предохранительный

Заводской номер: КП 20-250-40-ОС Количество на модель: 1

КП 20-250-40-ОС

1
