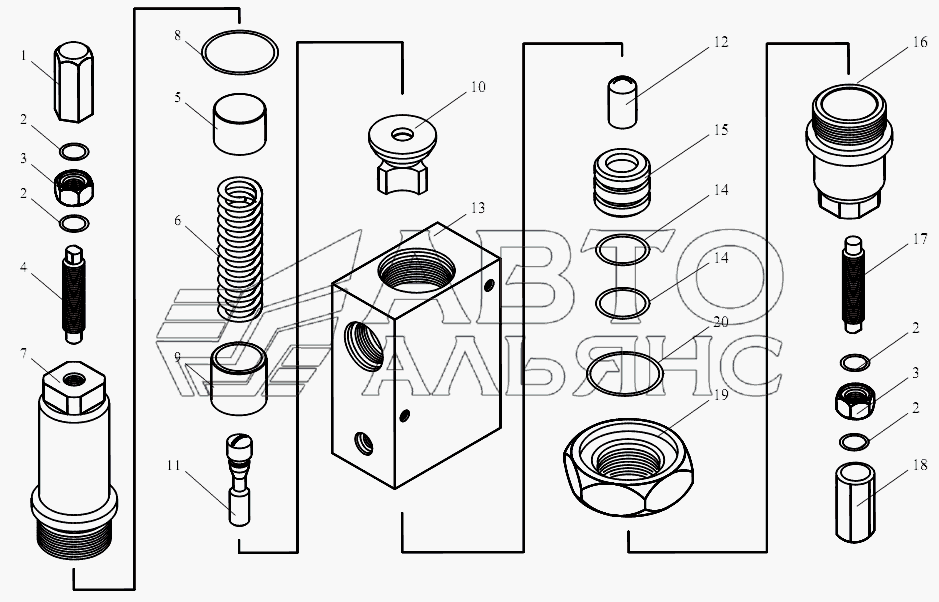

Клапан обратный управляемый КС-45717К-1 (вариант). Каталог 2010г.

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
1

Номер детали на чертеже:

1

Колпачок

Заводской номер: КС-3577.84.716 Количество на модель: 1
КС-3577.84.716
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: 015-019-25-2-2 Количество на модель: 4
015-019-25-2-2
4
235262
БЕЛАРУСЬРЕЗИНОТЕХНИКА
015-019-25-2-2
Код: 235262
Артикул: 015-019-25-2-2,
Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА
3

Номер детали на чертеже:

3

Гайка

Заводской номер: КС-3577.84.718 Количество на модель: 2
КС-3577.84.718
2
4

Номер детали на чертеже:

4

Винт

Заводской номер: КС-3577.84.713 Количество на модель: 1
КС-3577.84.713
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: КС-3577.84.712 Количество на модель: 1
КС-3577.84.712
1
6

Номер детали на чертеже:

6

Пружина

Заводской номер: КС-3577.84.709 Количество на модель: 1
КС-3577.84.709
1
7

Номер детали на чертеже:

7

Стакан

Заводской номер: КС-3577.84.711 Количество на модель: 1
КС-3577.84.711
1
8

Номер детали на чертеже:

8

Кольцо ГОСТ9833-73 (d=44,0)

Заводской номер: 045-050-30-2-2 Количество на модель: 2
045-050-30-2-2
2
235270
БЕЛАРУСЬРЕЗИНОТЕХНИКА
045-050-30-2-2
Код: 235270
Артикул: 045-050-30-2-2,
Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА
9

Номер детали на чертеже:

9

Поршень

Заводской номер: КС-3577.84.707-01 Количество на модель: 1
КС-3577.84.707-01
1
10

Номер детали на чертеже:

10

Клапан

Заводской номер: КС-3577.84.706-1 Количество на модель: 1
КС-3577.84.706-1
1
11

Номер детали на чертеже:

11

Золотник

Заводской номер: КС-3577.84.705 Количество на модель: 1
КС-3577.84.705
1
12

Номер детали на чертеже:

12

Толкатель

Заводской номер: КС-3577.84.714 Количество на модель: 1
КС-3577.84.714
1
13

Номер детали на чертеже:

13

Корпус

Заводской номер: КС-3577.84.704 Количество на модель: 1
КС-3577.84.704
1
14

Номер детали на чертеже:

14

Кольцо ГОСТ 9833-73

Заводской номер: 030-035-30-2-2 Количество на модель: 2
030-035-30-2-2
2
234433
БЕЛАРУСЬРЕЗИНОТЕХНИКА
030-035-30-2-2
Код: 234433
Артикул: 030-035-30-2-2,
Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА
15

Номер детали на чертеже:

15

Поршень

Заводской номер: КС-3577.84.702-1 Количество на модель: 1
КС-3577.84.702-1
1
16

Номер детали на чертеже:

16

Штуцер

Заводской номер: КС-3577.84.701-1 Количество на модель: 1
КС-3577.84.701-1
1
17

Номер детали на чертеже:

17

Винт

Заводской номер: КС-3577.84.723 Количество на модель: 1
КС-3577.84.723
1
18

Номер детали на чертеже:

18

Колпачок

Заводской номер: КС-3577.84.716-01 Количество на модель: 1
КС-3577.84.716-01
1
19

Номер детали на чертеже:

19

Гайка

Заводской номер: КС-3577.84.721 Количество на модель: 1
КС-3577.84.721
1
20

Номер детали на чертеже:

20

Шайба

Заводской номер: КС-3577.84.719-1 Количество на модель: 1
КС-3577.84.719-1
1
