Стрела телескопическая КС-45717К-1

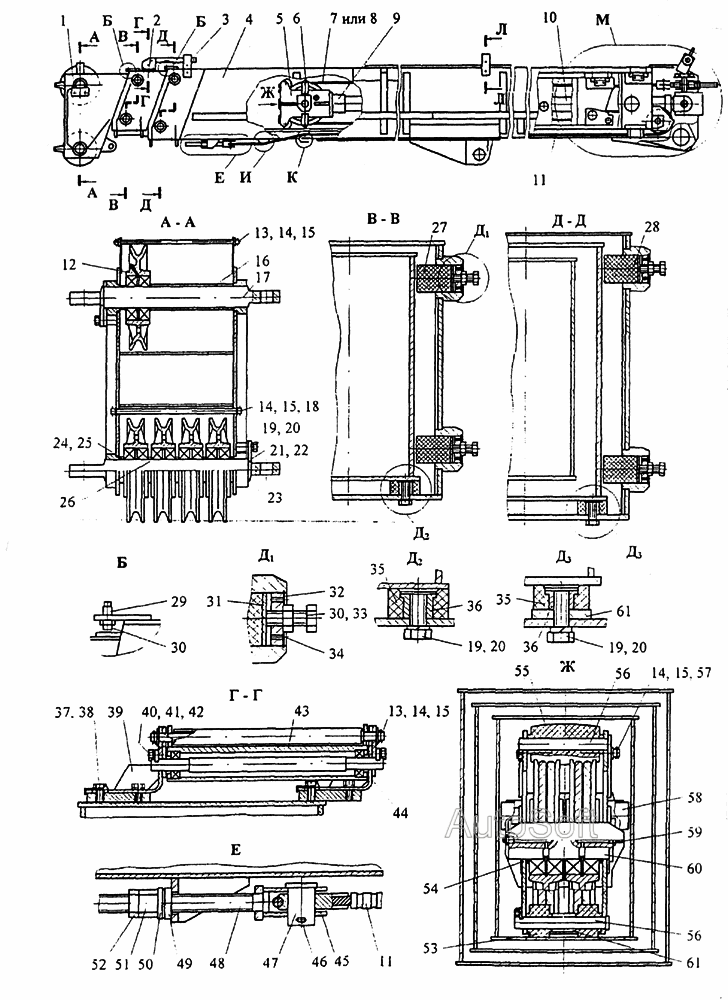

Установка телескопической стрелы КС-45717К-1 Стрела телескопическая КС-45717К-1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Секция верхняя

Заводской номер: КС-45717.62.700-01 Количество на модель: 1
КС-45717.62.700-01
1
2

Номер детали на чертеже:

2

Секция средняя

Заводской номер: КС-45717.62.600-01 Количество на модель: 1
КС-45717.62.600-01
1
3

Номер детали на чертеже:

3

Ограничитель

Заводской номер: КС-45717.61.270 Количество на модель: 1
КС-45717.61.270
1
4

Номер детали на чертеже:

4

Основание стрелы

Заводской номер: КС-45717.62.520-01 Количество на модель: 1
КС-45717.62.520-01
1
5

Номер детали на чертеже:

5

Блок

Заводской номер: КС-45717.61.160 Количество на модель: 2
КС-45717.61.160
2
6

Номер детали на чертеже:

6

Кронштейн

Заводской номер: КС-45717.61.200 Количество на модель: 1
КС-45717.61.200
1
7

Номер детали на чертеже:

7

Канат

Заводской номер: KC-45717.61.130 Количество на модель: 2
KC-45717.61.130
2
8

Номер детали на чертеже:

8

Канат

Заводской номер: КС-45717.61.130-1 Количество на модель: 2
КС-45717.61.130-1
2
9

Номер детали на чертеже:

9

Гидроцилиндр

Заводской номер: КС-45717.63.900-1-01 Количество на модель: 1
КС-45717.63.900-1-01
1
10

Номер детали на чертеже:

10

Гидрооборудование стрелы

Заводской номер: КС-45717.84.900 Количество на модель: 1
КС-45717.84.900
1
11

Номер детали на чертеже:

11

Канат

Заводской номер: КС-45717.61.140-01 Количество на модель: 1
КС-45717.61.140-01
1
12

Номер детали на чертеже:

12

Блок

Заводской номер: У2.48.63.050-03 Количество на модель: 5
У2.48.63.050-03
5
13

Номер детали на чертеже:

13

Ось

Заводской номер: КС-357763.102 Количество на модель: 3
КС-357763.102
3
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 16.02.Ст3.019 ГОСТ 11371-78 Количество на модель: 14
16.02.Ст3.019 ГОСТ 11371-78
14
15

Номер детали на чертеже:

15

Шплинт

Заводской номер: 4x25.016 ГОСТ 397-79 Количество на модель: 14
4x25.016 ГОСТ 397-79
14
16

Номер детали на чертеже:

16

Втулка

Заводской номер: КС-35714-2.63.113-01 Количество на модель: 1
КС-35714-2.63.113-01
1
17

Номер детали на чертеже:

17

Ось

Заводской номер: КС-3577.62.015-2 Количество на модель: 2
КС-3577.62.015-2
2
18

Номер детали на чертеже:

18

Ось

Заводской номер: KC-45717.62.703 Количество на модель: 1
KC-45717.62.703
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: М16-8gх30.46.20.019 ГОСТ 7798-70 Количество на модель: 10
М16-8gх30.46.20.019 ГОСТ 7798-70
10
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 16.65Г.019 ГОСТ 6402-70 Количество на модель: 12
16.65Г.019 ГОСТ 6402-70
12
21

Номер детали на чертеже:

21

Планка

Заводской номер: КС-3577.62.002-4 Количество на модель: 2
КС-3577.62.002-4
2
22

Номер детали на чертеже:

22

Планка

Заводской номер: КС-3577.62.002-4-01 Количество на модель: 2
КС-3577.62.002-4-01
2
23

Номер детали на чертеже:

23

Оседержатель

Заводской номер: КС-3577.62.026 Количество на модель: 2
КС-3577.62.026
2
24

Номер детали на чертеже:

24

Втулка

Заводской номер: КС-3577.63.103 Количество на модель: 2
КС-3577.63.103
2
25

Номер детали на чертеже:

25

Втулка

Заводской номер: КС-3577.63.103-02 Количество на модель: 5
КС-3577.63.103-02
5
26

Номер детали на чертеже:

26

Втулка

Заводской номер: КС-35714-2.63.303 Количество на модель: 4
КС-35714-2.63.303
4
27

Номер детали на чертеже:

27

Упор

Заводской номер: КС-45717.61.121 Количество на модель: 4
КС-45717.61.121
4
28

Номер детали на чертеже:

28

Упор

Заводской номер: КС-35714.63.114-1 Количество на модель: 4
КС-35714.63.114-1
4
29

Номер детали на чертеже:

29

Винт

Заводской номер: КС-35714.61.116 Количество на модель: 2
КС-35714.61.116
2
30

Номер детали на чертеже:

30

Гайка

Заводской номер: М16-7Н.04.019 ГОСТ 5916-70 Количество на модель: 10
М16-7Н.04.019 ГОСТ 5916-70
10
31

Номер детали на чертеже:

31

Лист

Заводской номер: КС-35714.63.106-1 Количество на модель: 8
КС-35714.63.106-1
8
32

Номер детали на чертеже:

32

Кольцо

Заводской номер: В56 ГОСТ 13943-86 Количество на модель: 8
В56 ГОСТ 13943-86
8
33

Номер детали на чертеже:

33

Болт

Заводской номер: M16-8gx40.46.20.019 ГОСТ 7798-70 Количество на модель: 12
M16-8gx40.46.20.019 ГОСТ 7798-70
12
34

Номер детали на чертеже:

34

Шайба

Заводской номер: КС-35714.63.107-1 Количество на модель: 8
КС-35714.63.107-1
8
35

Номер детали на чертеже:

35

Накладка

Заводской номер: КС-35714.63.111-1 Количество на модель: 4
КС-35714.63.111-1
4
36

Номер детали на чертеже:

36

Гайка

Заводской номер: КС-35714.63.109-1 Количество на модель: 8
КС-35714.63.109-1
8
37

Номер детали на чертеже:

37

Болт

Заводской номер: M12-8gx20.46.20.019 ГОСТ 7798-70 Количество на модель: 22
M12-8gx20.46.20.019 ГОСТ 7798-70
22
38

Номер детали на чертеже:

38

Планка

Заводской номер: КС-35714.63.118-1 Количество на модель: 14
КС-35714.63.118-1
14
39

Номер детали на чертеже:

39

Кронштейн

Заводской номер: КС-45717.61.280 Количество на модель: 2
КС-45717.61.280
2
40

Номер детали на чертеже:

40

Планка

Заводской номер: КС-45717.61.119 Количество на модель: 2
КС-45717.61.119
2
41

Номер детали на чертеже:

41

Болт

Заводской номер: M10-8gx20.46.20.019 ГОСТ 7798-70 Количество на модель: 17
M10-8gx20.46.20.019 ГОСТ 7798-70
17
42

Номер детали на чертеже:

42

Шайба

Заводской номер: 10.65Г.019 ГОСТ 6402-70 Количество на модель: 13
10.65Г.019 ГОСТ 6402-70
13
43

Номер детали на чертеже:

43

Ролик

Заводской номер: КС-45717.61.290 Количество на модель: 1
КС-45717.61.290
1
44

Номер детали на чертеже:

44

Втулка

Заводской номер: КС-45717.61.118 Количество на модель: 2
КС-45717.61.118
2
45

Номер детали на чертеже:

45

Кронштейн

Заводской номер: КС-35714.63.160 Количество на модель: 1
КС-35714.63.160
1
46

Номер детали на чертеже:

46

Шплинт

Заводской номер: 8x71.019 ГОСТ 397-79 Количество на модель: 6
8x71.019 ГОСТ 397-79
6
47

Номер детали на чертеже:

47

Ось

Заводской номер: КС-35714.63.109 Количество на модель: 1
КС-35714.63.109
1
48

Номер детали на чертеже:

48

Тяга

Заводской номер: КС-35714.63.108-01 Количество на модель: 1
КС-35714.63.108-01
1
49

Номер детали на чертеже:

49

Прокладка

Заводской номер: КС-35714.63.137 Количество на модель: 8
КС-35714.63.137
8
50

Номер детали на чертеже:

50

Шайба

Заводской номер: КС-35714.63.117 Количество на модель: 1
КС-35714.63.117
1
51

Номер детали на чертеже:

51

Гайка

Заводской номер: КС-35714.63.169 Количество на модель: 1
КС-35714.63.169
1
52

Номер детали на чертеже:

52

Гайка

Заводской номер: М30-7Н.04.019 ГОСТ 15522-70 Количество на модель: 1
М30-7Н.04.019 ГОСТ 15522-70
1
53

Номер детали на чертеже:

53

Ролик

Заводской номер: КС-45717.61.109 Количество на модель: 2
КС-45717.61.109
2
55

Номер детали на чертеже:

55

Ролик

Заводской номер: KC-45717.61.101 Количество на модель: 1
KC-45717.61.101
1
56

Номер детали на чертеже:

56

Ось

Заводской номер: КС-45717.61.102 Количество на модель: 2
КС-45717.61.102
2
57

Номер детали на чертеже:

57

Ось

Заводской номер: КС-45717.61.106-01 Количество на модель: 2
КС-45717.61.106-01
2
58

Номер детали на чертеже:

58

Упор

Заводской номер: КС-35714.61.129 Количество на модель: 2
КС-35714.61.129
2
59

Номер детали на чертеже:

59

Масленка

Заводской номер: 1.2.Ц6.хр ГОСТ 19853-74 Количество на модель: 5
1.2.Ц6.хр ГОСТ 19853-74
5
60

Номер детали на чертеже:

60

Ось

Заводской номер: КС-45717.61.104 Количество на модель: 1
КС-45717.61.104
1
61

Номер детали на чертеже:

61

Втулка

Заводской номер: КС-45717.61.112 Количество на модель: 1
КС-45717.61.112
1
