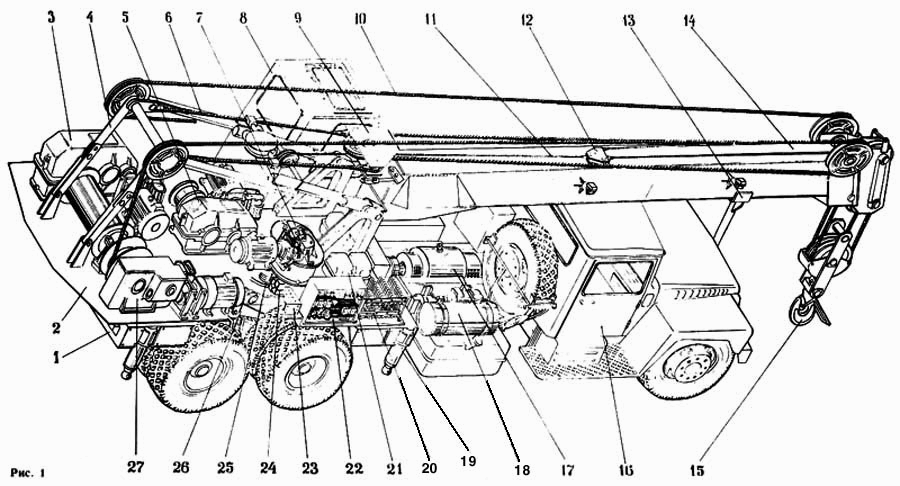

Кран автомобильный (общий вид) КС-4562

Облицовка шасси КС-4562 Кран автомобильный (общий вид) КС-4562

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Установка рамы

Заводской номер: 4562.200.00.000 Количество на модель: 1
4562.200.00.000
1
2

Номер детали на чертеже:

2

Рама поворотная

Заводской номер: 4562.301.00.000 Количество на модель: 1
4562.301.00.000
1
3

Номер детали на чертеже:

3

Лебедка механизма главного подъема

Заводской номер: 4562.309.00.000 Количество на модель: 1
4562.309.00.000
1
4

Номер детали на чертеже:

4

Портал

Заводской номер: 4562.302.00.000 Количество на модель: 1
4562.302.00.000
1
5

Номер детали на чертеже:

5

Лебедка вспомогательная

Заводской номер: 4561А.326.00.000 Количество на модель: 1
4561А.326.00.000
1
6

Номер детали на чертеже:

6

Установка приборов безопасности

Заводской номер: 4562.613.00.000 Количество на модель: 1
4562.613.00.000
1
7

Номер детали на чертеже:

7

Механизм поворота

Заводской номер: 4561А.306.00.000 Количество на модель: 1
4561А.306.00.000
1
8

Номер детали на чертеже:

8

Установка кабины

Заводской номер: 4561А.501.00.000 Количество на модель: 1
4561А.501.00.000
1
9

Номер детали на чертеже:

9

Полиспаст

Заводской номер: 4562.404.00.000 Количество на модель: 1
4562.404.00.000
1
10

Номер детали на чертеже:

10

Стойка поддержки стрелы

Заводской номер: 4562.410.00.000 Количество на модель: 1
4562.410.00.000
1
12

Номер детали на чертеже:

12

Траверса

Заводской номер: 4562.450.04.000 Количество на модель: 1
4562.450.04.000
1
13

Номер детали на чертеже:

13

Стойка поддержки стрелы

Заводской номер: 4562.209.00.000 Количество на модель: 1
4562.209.00.000
1
14

Номер детали на чертеже:

14

Установка стрелы выдвижной

Заводской номер: 4562.450.00.000 Количество на модель: 1
4562.450.00.000
1
15

Номер детали на чертеже:

15

Крюковая обойма

Заводской номер: 4562.405.00.000 Количество на модель: 1
4562.405.00.000
1
16

Номер детали на чертеже:

16

Доработка шасси

Заводской номер: 4562.101.00.000 Количество на модель: 1
4562.101.00.000
1
17

Номер детали на чертеже:

17

Установка генератора

Заводской номер: 4562.103.00.000 Количество на модель: 1
4562.103.00.000
1
18

Номер детали на чертеже:

18

Установка гидрооборудованиия

Заводской номер: 4562.201.00.000 Количество на модель: 1
4562.201.00.000
1
19

Номер детали на чертеже:

19

Установка выносных опор

Заводской номер: 4572.31.000 Количество на модель: 1
4572.31.000
1
20

Номер детали на чертеже:

20

Установка электрооборудования на поворотной раме

Заводской номер: 4562.601.00.000 Количество на модель: 1
4562.601.00.000
1
24

Номер детали на чертеже:

24

Опорно- поворотное устройство

Заводской номер: 4561А.213.00.000 Количество на модель: 1
4561А.213.00.000
1
25

Номер детали на чертеже:

25

Установка электрооборудования на шасси и неповоротной раме

Заводской номер: 4562.602.00.000 Количество на модель: 1
4562.602.00.000
1
26

Номер детали на чертеже:

26

Стабилизатор

Заводской номер: 4561А.202.00.000 Количество на модель: 1
4561А.202.00.000
1
27

Номер детали на чертеже:

27

Механизм подъема стрелы

Заводской номер: 4561А.325.00.000 Количество на модель: 1
4561А.325.00.000
1
