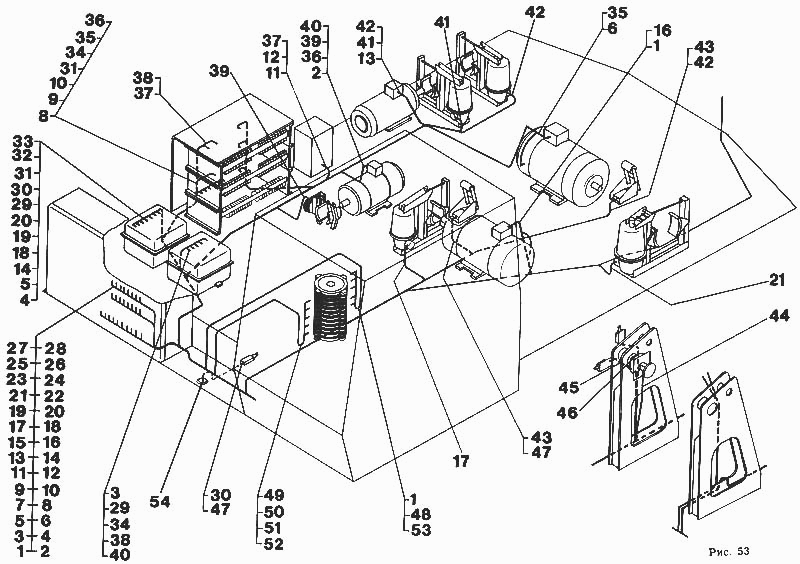

Кабельная разводка по поворотной раме КС-4562

Кабельная разводка по коробчатой стреле КС-4562 Кабельная разводка по поворотной раме КС-4562

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кабель № 7

Заводской номер: КГ 3х16 L=2,5 м Количество на модель: 1
КГ 3х16 L=2,5 м
1
2

Номер детали на чертеже:

2

Кабель № 10

Заводской номер: КГ 2х1,5 L=3,4 м Количество на модель: 1
КГ 2х1,5 L=3,4 м
1
3

Номер детали на чертеже:

3

Кабель № 11

Заводской номер: КГ 2х2,5 L=1,5 м Количество на модель: 1
КГ 2х2,5 L=1,5 м
1
4

Номер детали на чертеже:

4

Кабель № 12

Заводской номер: КГ 1х10 L=2,2 м Количество на модель: 1
КГ 1х10 L=2,2 м
1
6

Номер детали на чертеже:

6

Кабель № 25

Заводской номер: КГ 3х16 L=4,5 м Количество на модель: 1
КГ 3х16 L=4,5 м
1
7

Номер детали на чертеже:

7

Кабель № 30

Заводской номер: КГ 3х2,5 L=5,5 м Количество на модель: 1
КГ 3х2,5 L=5,5 м
1
8

Номер детали на чертеже:

8

Кабель № 31

Заводской номер: КГ 1х10 L=2,1 м Количество на модель: 1
КГ 1х10 L=2,1 м
1
9

Номер детали на чертеже:

9

Кабель № 32

Заводской номер: КГ 1х10 L=2,9 м Количество на модель: 1
КГ 1х10 L=2,9 м
1
10

Номер детали на чертеже:

10

Кабель № 33

Заводской номер: КГ 1х10 L=3.1 м Количество на модель: 1
КГ 1х10 L=3.1 м
1
11

Номер детали на чертеже:

11

Кабель № 38

Заводской номер: КГ 1х10 L=2,8 м Количество на модель: 1
КГ 1х10 L=2,8 м
1
13

Номер детали на чертеже:

13

Кабель № 40

Заводской номер: КГ 3х2,5 L=3,6 м Количество на модель: 1
КГ 3х2,5 L=3,6 м
1
14

Номер детали на чертеже:

14

Кабель № 49

Заводской номер: КГ 2х2,5 L=1,6 м Количество на модель: 1
КГ 2х2,5 L=1,6 м
1
19

Номер детали на чертеже:

19

Кабель № 63

Заводской номер: КГ 1х10 L=2,6 м Количество на модель: 1
КГ 1х10 L=2,6 м
1
20

Номер детали на чертеже:

20

Кабель № 64

Заводской номер: КГ 1х10 L=2,3 м Количество на модель: 1
КГ 1х10 L=2,3 м
1
21

Номер детали на чертеже:

21

Кабель № 110

Заводской номер: КГ 2х1,5, L=5,6 м Количество на модель: 1
КГ 2х1,5, L=5,6 м
1
22

Номер детали на чертеже:

22

Провод № 1, 31, 47, 49, N

Заводской номер: ПВ 3-1,5, L=1,6 м Количество на модель: 5
ПВ 3-1,5, L=1,6 м
5
23

Номер детали на чертеже:

23

Провод № 2, 30, 34, 35

Заводской номер: ПВ 3-1,5 L=1,5 м Количество на модель: 4
ПВ 3-1,5 L=1,5 м
4
24

Номер детали на чертеже:

24

Провод № 3

Заводской номер: ПВ 3-1,5 L=1,8 м Количество на модель: 1
ПВ 3-1,5 L=1,8 м
1
25

Номер детали на чертеже:

25

Провод № 4

Заводской номер: ПВ 3-1,5 L=1,9 м Количество на модель: 1
ПВ 3-1,5 L=1,9 м
1
26

Номер детали на чертеже:

26

Провод № 6

Заводской номер: ПВ 3-1,5 L=1.7 м Количество на модель: 1
ПВ 3-1,5 L=1.7 м
1
28

Номер детали на чертеже:

28

Провод № 27, В4, С4

Заводской номер: ПВ 3-1,5 L=2,0 м Количество на модель: 3
ПВ 3-1,5 L=2,0 м
3
29

Номер детали на чертеже:

29

Кабель № 14

Заводской номер: КГ 2х2,5 L=1,0 м Количество на модель: 1
КГ 2х2,5 L=1,0 м
1
30

Номер детали на чертеже:

30

Провод

Заводской номер: ПВ 3-1,5 L=3,7 м Количество на модель: 1
ПВ 3-1,5 L=3,7 м
1
31

Номер детали на чертеже:

31

Провод № Р1, Р2, РЗ, Р4, Р5, Р6

Заводской номер: ПВ 3-16 L=1,1 м Количество на модель: 6
ПВ 3-16 L=1,1 м
6
32

Номер детали на чертеже:

32

Провод № 9

Заводской номер: ПВ 3-2,5 L=2,2 м Количество на модель: 1
ПВ 3-2,5 L=2,2 м
1
33

Номер детали на чертеже:

33

Провод № 13

Заводской номер: ПВ 3-2,5 L=1,7 м Количество на модель: 1
ПВ 3-2,5 L=1,7 м
1
34

Номер детали на чертеже:

34

Кабель № 20

Заводской номер: КГ 3х2,5 L=2,1 м Количество на модель: 1
КГ 3х2,5 L=2,1 м
1
35

Номер детали на чертеже:

35

Кабель № 22

Заводской номер: КГ 3х16 L=3,8 м Количество на модель: 1
КГ 3х16 L=3,8 м
1
36

Номер детали на чертеже:

36

Кабель № 23

Заводской номер: КГ 3х2,5 L=3,2 м Количество на модель: 1
КГ 3х2,5 L=3,2 м
1
37

Номер детали на чертеже:

37

Кабель № 67

Заводской номер: КГ 3х16 L=1,4 м Количество на модель: 1
КГ 3х16 L=1,4 м
1
39

Номер детали на чертеже:

39

Кабель № 35

Заводской номер: КГ 2х2,5 L= 1,4 м Количество на модель: 1
КГ 2х2,5 L= 1,4 м
1
40

Номер детали на чертеже:

40

Кабель № 17

Заводской номер: КГ 2х2,5 L=2,8 м Количество на модель: 1
КГ 2х2,5 L=2,8 м
1
41

Номер детали на чертеже:

41

Кабель № 36

Заводской номер: КГ 3х2,5 L=1,3 м Количество на модель: 1
КГ 3х2,5 L=1,3 м
1
42

Номер детали на чертеже:

42

Кабель № 95

Заводской номер: КГ 3х2,5 L=1,7 м Количество на модель: 1
КГ 3х2,5 L=1,7 м
1
44

Номер детали на чертеже:

44

Кабель № 57

Заводской номер: КГ 3х1,5 L=4,1 м Количество на модель: 1
КГ 3х1,5 L=4,1 м
1
45

Номер детали на чертеже:

45

Кабель № 34

Заводской номер: КГ 2х1,5 L=3,0 м Количество на модель: 1
КГ 2х1,5 L=3,0 м
1
47

Номер детали на чертеже:

47

Провод

Заводской номер: ПВ 3-2,5 L=2,5 м Количество на модель: 1
ПВ 3-2,5 L=2,5 м
1
49

Номер детали на чертеже:

49

Кабель № 58

Заводской номер: КГ 1х10 L=0,5 м Количество на модель: 1
КГ 1х10 L=0,5 м
1
50

Номер детали на чертеже:

50

Провод № 58, 59

Заводской номер: ПВ 3-1,5 L=2,2 м Количество на модель: 2
ПВ 3-1,5 L=2,2 м
2
51

Номер детали на чертеже:

51

Провод № 60

Заводской номер: ПВ 3-1,5 L=3,2 м Количество на модель: 1
ПВ 3-1,5 L=3,2 м
1
53

Номер детали на чертеже:

53

Провод № 81

Заводской номер: ПВ 3-1,5 L=2.0 м Количество на модель: 1
ПВ 3-1,5 L=2.0 м
1
