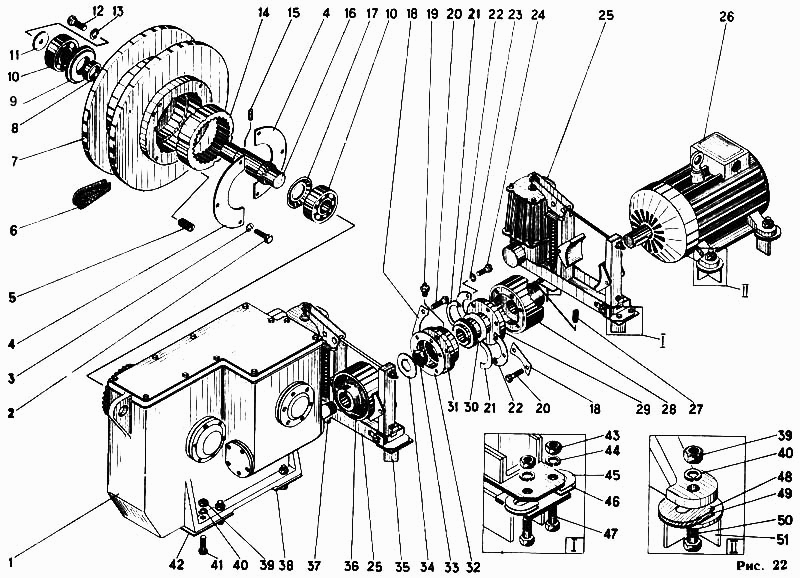

Механизм подъема стрелы КС-4562

Редуктор КС-4562 Механизм поворота КС-4562

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Редуктор

Заводской номер: 4561А.305.01.000 Количество на модель: 1
4561А.305.01.000
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 7796.10.20 Количество на модель: 8
7796.10.20
8
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 6402.65.10 Количество на модель: 8
6402.65.10
8
4

Номер детали на чертеже:

4

Крышка разъема

Заводской номер: 4362.309.00.06 Количество на модель: 2
4362.309.00.06
2
5

Номер детали на чертеже:

5

Винт

Заводской номер: 162.305.00.57 Количество на модель: 6
162.305.00.57
6
6

Номер детали на чертеже:

6

Клин

Заводской номер: 162.302.00.17А Количество на модель: 1
162.302.00.17А
1
7

Номер детали на чертеже:

7

Барабан

Заводской номер: 162.305.00.09А Количество на модель: 1
162.305.00.09А
1
8

Номер детали на чертеже:

8

Втулка распорная

Заводской номер: 162.305.00.21А Количество на модель: 1
162.305.00.21А
1
9

Номер детали на чертеже:

9

Крышка

Заводской номер: 162.309.00.29А Количество на модель: 1
162.309.00.29А
1
10

Номер детали на чертеже:

10

Подшипник

Заводской номер: 5720.16.13 Количество на модель: 2
5720.16.13
2
11

Номер детали на чертеже:

11

Шайба торцовая

Заводской номер: 162.309.00.36 Количество на модель: 1
162.309.00.36
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 7796.12.30 Количество на модель: 1
7796.12.30
1
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 6402.65.12 Количество на модель: 1
6402.65.12
1
14

Номер детали на чертеже:

14

Венец зубчатый

Заводской номер: 162.305.00.48 Количество на модель: 1
162.305.00.48
1
15

Номер детали на чертеже:

15

Штифт

Заводской номер: 3128.2.08.16 Количество на модель: 1
3128.2.08.16
1
16

Номер детали на чертеже:

16

Вал

Заводской номер: 162.305.00.39 Количество на модель: 1
162.305.00.39
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 162.309.00.25 Количество на модель: 1
162.309.00.25
1
18

Номер детали на чертеже:

18

Шайба замок

Заводской номер: 162.305.00.46 Количество на модель: 6
162.305.00.46
6
19

Номер детали на чертеже:

19

Масленка

Заводской номер: 19853.01.2 Количество на модель: 1
19853.01.2
1
20

Номер детали на чертеже:

20

Болт

Заводской номер: 7796.12.40 Количество на модель: 12
7796.12.40
12
21

Номер детали на чертеже:

21

Полукольцо

Заводской номер: 4561А.305.00.009 Количество на модель: 2
4561А.305.00.009
2
22

Номер детали на чертеже:

22

Крышка

Заводской номер: 4561А.305.00.010 Количество на модель: 2
4561А.305.00.010
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 6402.65.06 Количество на модель: 6
6402.65.06
6
24

Номер детали на чертеже:

24

Болт

Заводской номер: 7798.08.16 Количество на модель: 6
7798.08.16
6
25

Номер детали на чертеже:

25

Тормоз

Заводской номер: ТГ-200 Количество на модель: 2
ТГ-200
2
26

Номер детали на чертеже:

26

Электродвигатель

Заводской номер: МТКF 311-8У2 Количество на модель: 1
МТКF 311-8У2
1
27

Номер детали на чертеже:

27

Винт

Заводской номер: 1478.08.20 Количество на модель: 1
1478.08.20
1
28

Номер детали на чертеже:

28

Шхив тормозной

Заводской номер: 4561А.305.00.002 Количество на модель: 1
4561А.305.00.002
1
29

Номер детали на чертеже:

29

Втулка зубчатая

Заводской номер: 4561А.305.00.008 Количество на модель: 1
4561А.305.00.008
1
30

Номер детали на чертеже:

30

Кольцо

Заводской номер: 288.105.78.12 Количество на модель: 1
288.105.78.12
1
31

Номер детали на чертеже:

31

Полумуфта ведущая

Заводской номер: 4561А.305.00.005 Количество на модель: 1
4561А.305.00.005
1
32

Номер детали на чертеже:

32

Прокладка

Заводской номер: 162.305.00.40 Количество на модель: 2
162.305.00.40
2
33

Номер детали на чертеже:

33

Гайка

Заводской номер: 5916.36.02 Количество на модель: 1
5916.36.02
1
34

Номер детали на чертеже:

34

Шайба

Заводской номер: 4561А.305.00.007 Количество на модель: 1
4561А.305.00.007
1
35

Номер детали на чертеже:

35

Подставка тормоза

Заводской номер: 4561.305.30.000 Количество на модель: 2
4561.305.30.000
2
36

Номер детали на чертеже:

36

Шкив тормозной

Заводской номер: 4561.305.00.001 Количество на модель: 1
4561.305.00.001
1
37

Номер детали на чертеже:

37

Подставка тормоза

Заводской номер: 4561А.305.40.000 Количество на модель: 2
4561А.305.40.000
2
38

Номер детали на чертеже:

38

Прокладка редуктора

Заводской номер: 162.305.00.53 Количество на модель: 2
162.305.00.53
2
39

Номер детали на чертеже:

39

Гайка

Заводской номер: 5915.20 Количество на модель: 10
5915.20
10
40

Номер детали на чертеже:

40

Шайба

Заводской номер: 6402.65.20 Количество на модель: 10
6402.65.20
10
41

Номер детали на чертеже:

41

Болт

Заводской номер: 7795.20.90 Количество на модель: 6
7795.20.90
6
42

Номер детали на чертеже:

42

Прокладка редуктора

Заводской номер: 162.305.00.52 Количество на модель: 2
162.305.00.52
2
43

Номер детали на чертеже:

43

Гайка

Заводской номер: 5915.16 Количество на модель: 8
5915.16
8
44

Номер детали на чертеже:

44

Шайба

Заводской номер: 6402.65.16 Количество на модель: 8
6402.65.16
8
45

Номер детали на чертеже:

45

Прокладка

Заводской номер: 162.305.00.26Б Количество на модель: 32
162.305.00.26Б
32
46

Номер детали на чертеже:

46

Прокладка

Заводской номер: 162.305.00.55 Количество на модель: 20
162.305.00.55
20
47

Номер детали на чертеже:

47

Болт

Заводской номер: 7796.16.40 Количество на модель: 8
7796.16.40
8
48

Номер детали на чертеже:

48

Прокладка

Заводской номер: 162.305.00.56 Количество на модель: 16
162.305.00.56
16
49

Номер детали на чертеже:

49

Прокладка

Заводской номер: 162.305.00.24А Количество на модель: 20
162.305.00.24А
20
50

Номер детали на чертеже:

50

Болт

Заводской номер: 7796.20.70 Количество на модель: 4
7796.20.70
4
51

Номер детали на чертеже:

51

Подставка электродвигателя

Заводской номер: 162.305.04Б Количество на модель: 4
162.305.04Б
4
