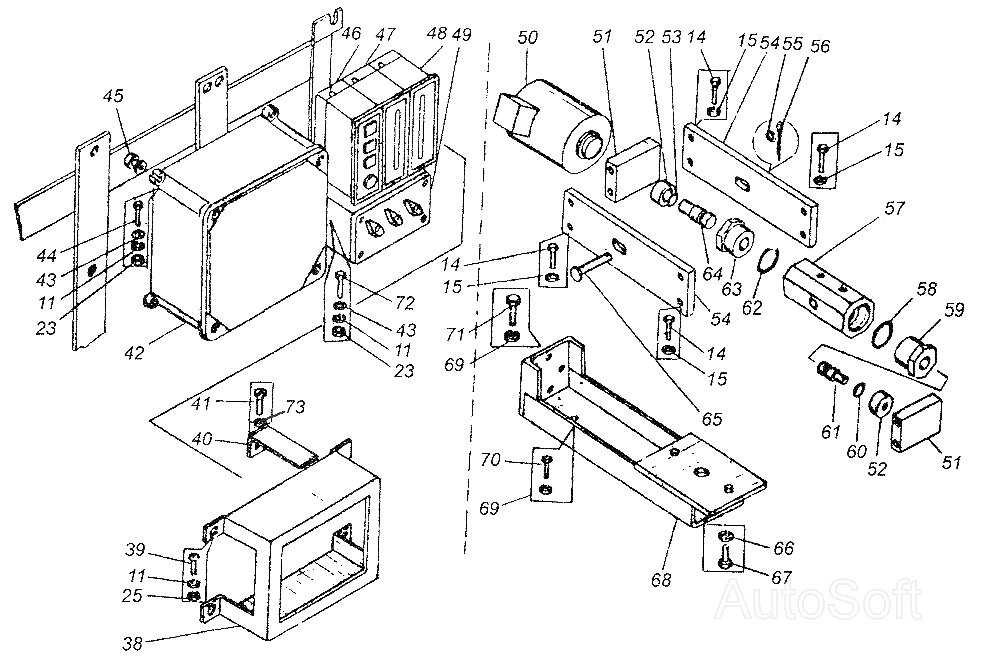

Установка ограничителя грузоподъемности КС-3577.81.700 КС-3577. Каталог 2003г.

Установка ограничителя грузоподъемности КС-3577.81.700 КС-3577 Установка ограничителя грузоподъемности КС-3577.81.700 (КС-3577-3) КС-3577

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Шайба 5.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 5.65Г.019 ГОСТ6402-70] Количество на модель: 4

[Шайба 5.65Г.019 ГОСТ6402-70]

Номер детали на чертеже:

Болт М10х20.46.019 ГОСТ7798-70

Заводской номер: [Болт М10х20.46.019 ГОСТ7798-70] Количество на модель: 1

[Болт М10х20.46.019 ГОСТ7798-70]

Номер детали на чертеже:

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 2

[Шайба 10.65Г.019 ГОСТ6402-70]

Номер детали на чертеже:

Ось 6х20 ГОСТ9650-80

Заводской номер: [Ось 6х20 ГОСТ9650-80] Количество на модель: 2

[Ось 6х20 ГОСТ9650-80]

Номер детали на чертеже:

Гайка М6.5.019 ГОСТ5915-70

Заводской номер: [Гайка М6.5.019 ГОСТ5915-70] Количество на модель:

[Гайка М6.5.019 ГОСТ5915-70]

Номер детали на чертеже:

Кронштейн

Заводской номер: КС-3577.81.730 Количество на модель: 1

КС-3577.81.730

Номер детали на чертеже:

Винт М6х16.46.019 ГОСТ17473-80

Заводской номер: [Винт М6х16.46.019 ГОСТ17473-80] Количество на модель: 4

[Винт М6х16.46.019 ГОСТ17473-80]

Номер детали на чертеже:

Скоба

Заводской номер: [Скоба] Количество на модель: 6

[Скоба]

Номер детали на чертеже:

Винт М5х30

Заводской номер: [Винт М5х30] Количество на модель: 6

[Винт М5х30]

Номер детали на чертеже:

Шток электроники 13032

Заводской номер: [Шток электроники 13032] Количество на модель: 1

[Шток электроники 13032]

Номер детали на чертеже:

Шайба 6.01.019 ГОСТ11371-78

Заводской номер: [Шайба 6.01.019 ГОСТ11371-78] Количество на модель: 4

[Шайба 6.01.019 ГОСТ11371-78]

Номер детали на чертеже:

Болт М6х50.46.019 ГОСТ7798-70

Заводской номер: [Болт М6х50.46.019 ГОСТ7798-70] Количество на модель: 4

[Болт М6х50.46.019 ГОСТ7798-70]

Номер детали на чертеже:

Втулка

Заводской номер: [Втулка] Количество на модель: 4

[Втулка]

Номер детали на чертеже:

Контрольный прибор 13070

Заводской номер: [Контрольный прибор 13070] Количество на модель: 1

[Контрольный прибор 13070]

Номер детали на чертеже:

Индикаторный прибор 13069

Заводской номер: [Индикаторный прибор 13069] Количество на модель: 1

[Индикаторный прибор 13069]

Номер детали на чертеже:

Индикаторный прибор 13056

Заводской номер: [Индикаторный прибор 13056] Количество на модель: 1

[Индикаторный прибор 13056]

Номер детали на чертеже:

Вариантный переключатель 13080

Заводской номер: [Вариантный переключатель 13080] Количество на модель: 1

[Вариантный переключатель 13080]

Номер детали на чертеже:

Датчик усилий 10127

Заводской номер: [Датчик усилий 10127] Количество на модель: 1

[Датчик усилий 10127]

Номер детали на чертеже:

Пластина

Заводской номер: КС-3577.80.788 Количество на модель: 7

КС-3577.80.788

Номер детали на чертеже:

Уплотнение

Заводской номер: КС-3577.80.786 Количество на модель: 2

КС-3577.80.786

Номер детали на чертеже:

Кольцо 008-012-25-22 ГОСТ9833-73

Заводской номер: [Кольцо 008-012-25-22 ГОСТ9833-73] Количество на модель: 1

[Кольцо 008-012-25-22 ГОСТ9833-73]

037296

Не указан

008-012-25

Код: 037296

Артикул: 008-012-25,

Производитель: Не указан

287502

БЕЛАРУСЬРЕЗИНОТЕХНИКА

008-012-25-2-2

Код: 287502

Артикул: 008-012-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

Номер детали на чертеже:

Пластина

Заводской номер: КС-3577.81.774 Количество на модель: 2

КС-3577.81.774

Номер детали на чертеже:

Шайба 10.01.019 ГОСТ11371-78

Заводской номер: [Шайба 10.01.019 ГОСТ11371-78] Количество на модель: 2

[Шайба 10.01.019 ГОСТ11371-78]

Номер детали на чертеже:

Шплинт 2,5х16.019 ГОСТ39-79

Заводской номер: [Шплинт 2,5х16.019 ГОСТ39-79] Количество на модель: 1

[Шплинт 2,5х16.019 ГОСТ39-79]

Номер детали на чертеже:

Корпус

Заводской номер: КС-3577.81.775 Количество на модель: 1

КС-3577.81.775

Номер детали на чертеже:

Кольцо 030-035-30-2-2 ГОСТ9833-78

Заводской номер: [Кольцо 030-035-30-2-2 ГОСТ9833-78] Количество на модель: 1

[Кольцо 030-035-30-2-2 ГОСТ9833-78]

040946

Не указан

030-035-30

Код: 040946

Артикул: 030-035-30,

Производитель: Не указан

234433

БЕЛАРУСЬРЕЗИНОТЕХНИКА

030-035-30-2-2

Код: 234433

Артикул: 030-035-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

Номер детали на чертеже:

Штуцер

Заводской номер: КС-3577.81.778 Количество на модель: 1

КС-3577.81.778

Номер детали на чертеже:

Кольцо 011-015-25-2-2

Заводской номер: [Кольцо 011-015-25-2-2] Количество на модель: 1

[Кольцо 011-015-25-2-2]

037300

Не указан

011-015-25

Код: 037300

Артикул: 011-015-25,

Производитель: Не указан

859593

УРАЛОПТ

6361-1602509-П 6361-1602514

Код: 859593

Артикул: 6361-1602509-П, 6361-1602514

Производитель: УРАЛОПТ

259370

УРАЛОПТ

6361-1602509 5557-1609052-01

Код: 259370

Артикул: 6361-1602509, 5557-1609052-01

Производитель: УРАЛОПТ

042995

ВИНЦЕР

В6361-1602501 6361-1602510РК РТИ 1-я комплектация, 5557-1609052-01

Код: 042995

Артикул: В6361-1602501, 6361-1602510РК РТИ 1-я комплектация, 5557-1609052-01

Производитель: ВИНЦЕР

177746

БЕЛАРУСЬРЕЗИНОТЕХНИКА

011-015-25-2-2

Код: 177746

Артикул: 011-015-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

Номер детали на чертеже:

Плунжер

Заводской номер: КС-3577.81.779 Количество на модель: 1

КС-3577.81.779

Номер детали на чертеже:

Штуцер

Заводской номер: КС-3577.81.776 Количество на модель: 1

КС-3577.81.776

Номер детали на чертеже:

Плунжер

Заводской номер: КС-3577.81.777 Количество на модель: 1

КС-3577.81.777

Номер детали на чертеже:

Ось 6х80 ГОСТ9650-80

Заводской номер: [Ось 6х80 ГОСТ9650-80] Количество на модель: 1

[Ось 6х80 ГОСТ9650-80]

Номер детали на чертеже:

Шайба 20.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 20.65Г.019 ГОСТ6402-70] Количество на модель: 1

[Шайба 20.65Г.019 ГОСТ6402-70]

689522

URAL

252141-П2 252141 П2

Код: 689522

Артикул: 252141-П2, 252141 П2

Производитель: URAL

040285

Не указан

DIN127 00001-0005164-708, ШП20

Код: 040285

Артикул: DIN127, 00001-0005164-708, ШП20

Производитель: Не указан

749309

Не указан

DIN127

Код: 749309

Артикул: DIN127,

Производитель: Не указан

Номер детали на чертеже:

Болт

Заводской номер: КС-3577.81.773 Количество на модель: 1

КС-3577.81.773

Номер детали на чертеже:

Рама

Заводской номер: КС-3577.81.780 Количество на модель: 1

КС-3577.81.780

Номер детали на чертеже:

Шайба 8.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8.65Г.019 ГОСТ6402-70] Количество на модель: 3

[Шайба 8.65Г.019 ГОСТ6402-70]

Номер детали на чертеже:

Болт М8х20.46.019 ГОСТ7798-70

Заводской номер: [Болт М8х20.46.019 ГОСТ7798-70] Количество на модель: 2

[Болт М8х20.46.019 ГОСТ7798-70]

Номер детали на чертеже:

Болт М8х30.46.019 ГОСТ7798-70

Заводской номер: [Болт М8х30.46.019 ГОСТ7798-70] Количество на модель: 4

[Болт М8х30.46.019 ГОСТ7798-70]

Номер детали на чертеже:

Болт М6х25.46.019 ГОСТ7796-70

Заводской номер: [Болт М6х25.46.019 ГОСТ7796-70] Количество на модель: 4

[Болт М6х25.46.019 ГОСТ7796-70]

Номер детали на чертеже:

Шайба 5

Заводской номер: [Шайба 5] Количество на модель: 6

[Шайба 5]
