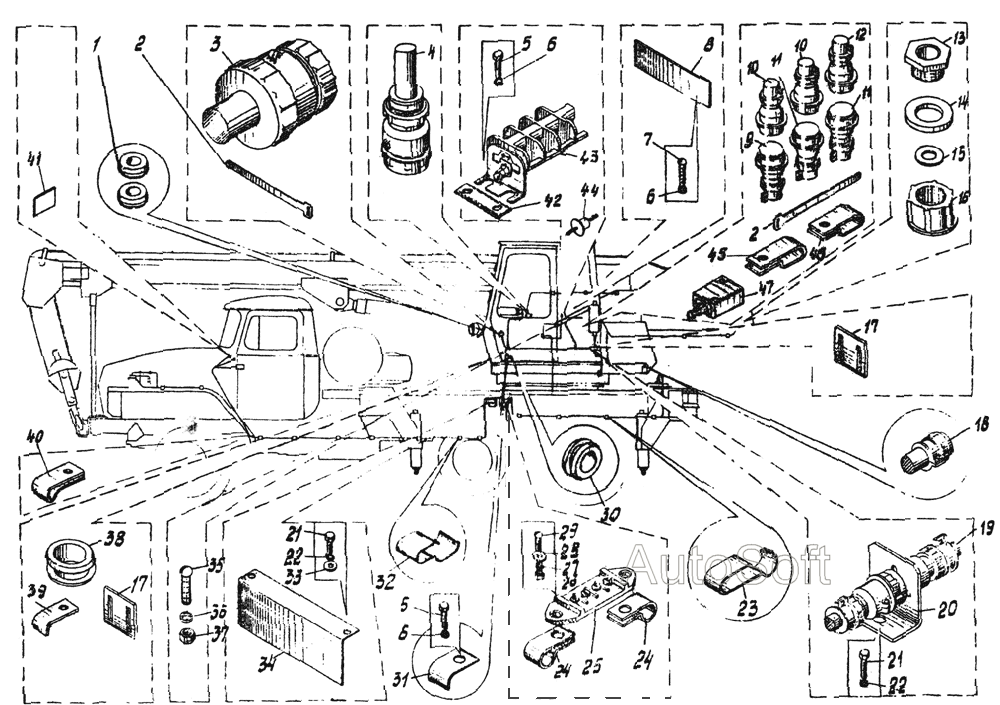

Кабельная разводка КС-3576.80.600 КС-3576. Каталог 2002г.

Токосъемник КС-3576.80.200 КС-3576 Щиток приборов КС-3576.80.100 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кабельная разводка

Заводской номер: КС-3576.80.000 Количество на модель:
КС-3576.80.000
35

Номер детали на чертеже:

35

Винт B1 М4-8gх10

Заводской номер: ГОСТ 17473-80 Количество на модель: 2
ГОСТ 17473-80
2

Номер детали на чертеже:

Скоба

Заводской номер: KC-3562A.50.605 Количество на модель: 1
KC-3562A.50.605
1
1

Номер детали на чертеже:

1

Втулка изолирующая 10x2

Заводской номер: Втулка изолирующая 10x2 Количество на модель: 2
Втулка изолирующая 10x2
2
2

Номер детали на чертеже:

2

Бандаж коммутационный

Заводской номер: КС-3577.80.622 Количество на модель: 11
КС-3577.80.622
11
3

Номер детали на чертеже:

3

Вставка ШР55ПК30НШ1

Заводской номер: Вставка ШР55ПК30НШ1 Количество на модель: 1
Вставка ШР55ПК30НШ1
1
4

Номер детали на чертеже:

4

Вставка ШР28У7НШ9

Заводской номер: Вставка ШР28У7НШ9 Количество на модель: 1
Вставка ШР28У7НШ9
1
37

Номер детали на чертеже:

37

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 2
ГОСТ 6402-70
2
7

Номер детали на чертеже:

7

Винт В1.М6-8gх10.46.016

Заводской номер: ГОСТ 17173-80 Количество на модель: 31
ГОСТ 17173-80
31
8

Номер детали на чертеже:

8

Лист

Заводской номер: КС-2573.80.602 Количество на модель: 1
КС-2573.80.602
1
9

Номер детали на чертеже:

9

Вставка ШР20П 2НШ6Н

Заводской номер: Вставка ШР20П 2НШ6Н Количество на модель: 1
Вставка ШР20П 2НШ6Н
1
10

Номер детали на чертеже:

10

Вставка ШР20П НГ8Н

Заводской номер: Вставка ШР20П НГ8Н Количество на модель: 3
Вставка ШР20П НГ8Н
3
11

Номер детали на чертеже:

11

Вставка ШР32П 10НГ1Н

Заводской номер: Вставка ШР32П 10НГ1Н Количество на модель: 3
Вставка ШР32П 10НГ1Н
3
12

Номер детали на чертеже:

12

Вставка ШР28П 7НГ9Н

Заводской номер: Вставка ШР28П 7НГ9Н Количество на модель: 1
Вставка ШР28П 7НГ9Н
1
13

Номер детали на чертеже:

13

Гайка

Заводской номер: КС-3577.80.624 Количество на модель: 3
КС-3577.80.624
3
14

Номер детали на чертеже:

14

Кольцо прокладочное 14

Заводской номер: Кольцо прокладочное 14 Количество на модель: 3
Кольцо прокладочное 14
3
15

Номер детали на чертеже:

15

Шайба

Заводской номер: КС-3576.80.608 Количество на модель: 3
КС-3576.80.608
3
16

Номер детали на чертеже:

16

Гнездо

Заводской номер: КС-3577.80.623 Количество на модель: 3
КС-3577.80.623
3
17

Номер детали на чертеже:

17

Зажим-пряжка

Заводской номер: КС-3577.80.608 Количество на модель: 10
КС-3577.80.608
10
18

Номер детали на чертеже:

18

Вставка ШР16ПК2ЭШ5

Заводской номер: Вставка ШР16ПК2ЭШ5 Количество на модель: 1
Вставка ШР16ПК2ЭШ5
1
19

Номер детали на чертеже:

19

Разъем ШР20ПК4НШ8

Заводской номер: Разъем ШР20ПК4НШ8 Количество на модель: 1
Разъем ШР20ПК4НШ8
1
20

Номер детали на чертеже:

20

Кронштейн

Заводской номер: KC-2573.60.603 Количество на модель: 1
KC-2573.60.603
1
21

Номер детали на чертеже:

21

Болт М12х45

Заводской номер: ГОСТ 7798-70 Количество на модель: 8
ГОСТ 7798-70
8
22

Номер детали на чертеже:

22

Шайба 4

Заводской номер: ГОСТ 11371-78 Количество на модель: 2
ГОСТ 11371-78
2
23

Номер детали на чертеже:

23

Прижим

Заводской номер: КС-3577.80.621 Количество на модель: 7
КС-3577.80.621
7
24

Номер детали на чертеже:

24

Скоба

Заводской номер: KC-3562А.50.609 Количество на модель: 1
KC-3562А.50.609
1
25

Номер детали на чертеже:

25

Панель 16.3728

Заводской номер: Панель 16.3728 Количество на модель: 2
Панель 16.3728
2
26

Номер детали на чертеже:

26

Гайка M12

Заводской номер: ГОСТ 5915-70 Количество на модель: 6
ГОСТ 5915-70
6
28

Номер детали на чертеже:

28

Шайба 6.01.016

Заводской номер: Шайба 6.01.016 Количество на модель: 4
Шайба 6.01.016
4
28

Номер детали на чертеже:

28

Шайба 5.01.016

Заводской номер: Шайба 5.01.016 Количество на модель: 6
Шайба 5.01.016
6
30

Номер детали на чертеже:

30

Втулка изолирующая 16x6

Заводской номер: Втулка изолирующая 16x6 Количество на модель: 4
Втулка изолирующая 16x6
4
31

Номер детали на чертеже:

31

Скоба

Заводской номер: КС-3677.80.606 Количество на модель: 25
КС-3677.80.606
25
32

Номер детали на чертеже:

32

Прижим

Заводской номер: КС-2573.60.601 Количество на модель: 1
КС-2573.60.601
1
33

Номер детали на чертеже:

33

Шайба 8.01.016

Заводской номер: Шайба 8.01.016 Количество на модель: 2
Шайба 8.01.016
2
34

Номер детали на чертеже:

34

Шток

Заводской номер: КС-2573.80.604 Количество на модель: 1
КС-2573.80.604
1
36

Номер детали на чертеже:

36

Гайка М6

Заводской номер: ГОСТ 5916-70 Количество на модель: 2
ГОСТ 5916-70
2
38

Номер детали на чертеже:

38

Втулка изолирующая 24x10

Заводской номер: Втулка изолирующая 24x10 Количество на модель: 1
Втулка изолирующая 24x10
1
39

Номер детали на чертеже:

39

Скоба

Заводской номер: КС-2573.80.605 Количество на модель: 1
КС-2573.80.605
1
40

Номер детали на чертеже:

40

Хомут

Заводской номер: KC-3577.80.601 Количество на модель: 1
KC-3577.80.601
1
41

Номер детали на чертеже:

41

Табличка

Заводской номер: КС-3576.80.603 Количество на модель: 1
КС-3576.80.603
1
42

Номер детали на чертеже:

42

Планка

Заводской номер: KC-3577.80.611 Количество на модель: 2
KC-3577.80.611
2
43

Номер детали на чертеже:

43

Набор зажимов КБ1030

Заводской номер: Набор зажимов КБ1030 Количество на модель: 1
Набор зажимов КБ1030
1
44

Номер детали на чертеже:

44

Диод Д226

Заводской номер: Диод Д226 Количество на модель: 1
Диод Д226
1
45

Номер детали на чертеже:

45

Скоба

Заводской номер: КС-2573.80.606 Количество на модель: 1
КС-2573.80.606
1
46

Номер детали на чертеже:

46

Скоба

Заводской номер: KC-2573.80.609 Количество на модель: 1
KC-2573.80.609
1
47

Номер детали на чертеже:

47

Выключатель ВПК 2111 АУ2

Заводской номер: Выключатель ВПК 2111 АУ2 Количество на модель: 1
Выключатель ВПК 2111 АУ2
1
