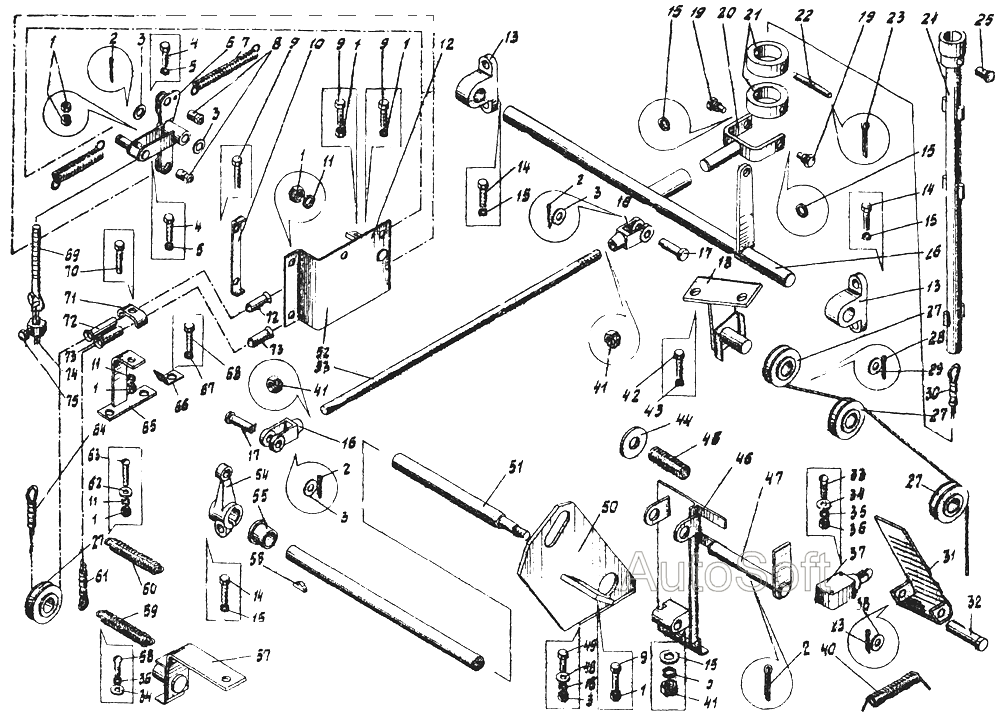

Привод управления двигателем КС-3576.72.000 КС-3576. Каталог 2002г.

Привод управления крановыми операциями КС-2573-1.70.000 КС-3576 Токосъемник КС-3576.80.200 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Привод управления двигателем

Заводской номер: КС-3576.72.000 Количество на модель:
КС-3576.72.000
5

Номер детали на чертеже:

5

Гайка M12

Заводской номер: ГОСТ 5915-70 Количество на модель: 2
ГОСТ 5915-70
2
23

Номер детали на чертеже:

23

Шплинт 1,6x10

Заводской номер: ГОСТ 397-79 Количество на модель: 2
ГОСТ 397-79
2
62

Номер детали на чертеже:

62

Шайба 4

Заводской номер: ГОСТ 11371-78 Количество на модель: 2
ГОСТ 11371-78
2
4

Номер детали на чертеже:

4

Болт М12х45

Заводской номер: ГОСТ 7798-70 Количество на модель: 2
ГОСТ 7798-70
2
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: КС-3576.72.080 Количество на модель: 1
КС-3576.72.080
1
7

Номер детали на чертеже:

7

Пружина

Заводской номер: KC-3576.72.008-2 Количество на модель: 1
KC-3576.72.008-2
1
8

Номер детали на чертеже:

8

Втулка

Заводской номер: КС-3577.72.029 Количество на модель: 2
КС-3577.72.029
2
10

Номер детали на чертеже:

10

Прижим

Заводской номер: КС-3576.72.011 Количество на модель: 1
КС-3576.72.011
1
35

Номер детали на чертеже:

35

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 2
ГОСТ 6402-70
2
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: KC-3576.72.100 Количество на модель: 1
KC-3576.72.100
1
13

Номер детали на чертеже:

13

Подшипник

Заводской номер: КС-3577.72.019-1 Количество на модель: 2
КС-3577.72.019-1
2
16

Номер детали на чертеже:

16

Вилка M10.019

Заводской номер: СТП 0005-07 Количество на модель: 2
СТП 0005-07
2
17

Номер детали на чертеже:

17

Ось 6-10в12х36.20.Ц9Хр

Заводской номер: ГОСТ 9650-60 Количество на модель: 2
ГОСТ 9650-60
2
18

Номер детали на чертеже:

18

Кронштейн

Заводской номер: КС-3576.72.070 Количество на модель: 1
КС-3576.72.070
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: КС-3576.72.009 Количество на модель:
КС-3576.72.009
20

Номер детали на чертеже:

20

Вилка

Заводской номер: KC-3576.72.050 Количество на модель: 1
KC-3576.72.050
1
21

Номер детали на чертеже:

21

Кольцо

Заводской номер: КС-3576.72.003 Количество на модель: 2
КС-3576.72.003
2
22

Номер детали на чертеже:

22

Ось

Заводской номер: КС-3576.72.007 Количество на модель: 1
КС-3576.72.007
1
24

Номер детали на чертеже:

24

Труба

Заводской номер: КС-3576.72.060 Количество на модель: 1
КС-3576.72.060
1
25

Номер детали на чертеже:

25

Ось 6-10в12х60.20.Ц9Хр

Заводской номер: ГОСТ 9650-80 Количество на модель: 1
ГОСТ 9650-80
1
26

Номер детали на чертеже:

26

Рычаг

Заводской номер: КС-3576.72.040-1 Количество на модель: 1
КС-3576.72.040-1
1
27

Номер детали на чертеже:

27

Ролик

Заводской номер: КС-3577.72.027 Количество на модель: 4
КС-3577.72.027
4
30

Номер детали на чертеже:

30

Трос

Заводской номер: КС-3576.72.004 Количество на модель: 1
КС-3576.72.004
1
31

Номер детали на чертеже:

31

Педаль

Заводской номер: КС-2573.72.230 Количество на модель: 1
КС-2573.72.230
1
32

Номер детали на чертеже:

32

Ось

Заводской номер: KC-2573.72.301 Количество на модель: 1
KC-2573.72.301
1
33

Номер детали на чертеже:

33

Винт B1 М4-8gх10

Заводской номер: ГОСТ 17473-80 Количество на модель: 2
ГОСТ 17473-80
2
34

Номер детали на чертеже:

34

Шайба

Заводской номер: КС-3577.72.025 Количество на модель: 3
КС-3577.72.025
3
36

Номер детали на чертеже:

36

Гайка М6

Заводской номер: ГОСТ 5916-70 Количество на модель: 3
ГОСТ 5916-70
3
37

Номер детали на чертеже:

37

Выключатель ВПК-2111 ТУ 16-526.433-78

Заводской номер: ВПК-2111 ТУ 16-526.433-78 Количество на модель: 1
ВПК-2111 ТУ 16-526.433-78
1
40

Номер детали на чертеже:

40

Пружина

Заводской номер: КС-2573.72.302 Количество на модель: 1
КС-2573.72.302
1
43

Номер детали на чертеже:

43

Шайба 12.65Г.019

Заводской номер: ГОСТ 640-70 Количество на модель: 2
ГОСТ 640-70
2
44

Номер детали на чертеже:

44

Шайба

Заводской номер: КС-3577.72.005 Количество на модель: 1
КС-3577.72.005
1
45

Номер детали на чертеже:

45

Пружина

Заводской номер: КС-3577.72.033 Количество на модель: 1
КС-3577.72.033
1
46

Номер детали на чертеже:

46

Педаль

Заводской номер: КС-3577.72.210 Количество на модель: 1
КС-3577.72.210
1
47

Номер детали на чертеже:

47

Фиксатор

Заводской номер: КС-3577.72.220 Количество на модель:
КС-3577.72.220
48

Номер детали на чертеже:

48

Шайба

Заводской номер: КС-3577.72.032 Количество на модель: 2
КС-3577.72.032
2
50

Номер детали на чертеже:

50

Кронштейн

Заводской номер: КС-3576.72.130 Количество на модель: 1
КС-3576.72.130
1
51

Номер детали на чертеже:

51

Валик

Заводской номер: КС-3577.72.009 Количество на модель: 1
КС-3577.72.009
1
53

Номер детали на чертеже:

53

Тяга

Заводской номер: КС-3576.72.002 Количество на модель: 1
КС-3576.72.002
1
54

Номер детали на чертеже:

54

Рычаг

Заводской номер: KC-3577.72.010 Количество на модель: 1
KC-3577.72.010
1
55

Номер детали на чертеже:

55

Втулка

Заводской номер: КС-3577.72.028 Количество на модель: 2
КС-3577.72.028
2
56

Номер детали на чертеже:

56

Шпонка сегм.6x10

Заводской номер: ГОСТ 24071-80 Количество на модель: 1
ГОСТ 24071-80
1
57

Номер детали на чертеже:

57

Кронштейн

Заводской номер: КС-3576.72.120-2 Количество на модель: 1
КС-3576.72.120-2
1
58

Номер детали на чертеже:

58

Винт M5x16.46.019

Заводской номер: ГОСТ 17473 Количество на модель: 1
ГОСТ 17473
1
59

Номер детали на чертеже:

59

Пружина возвратная скобы останова двигателя 280-1108131

Заводской номер: 280-1108131 Количество на модель: 1
280-1108131
1
60

Номер детали на чертеже:

60

Пружина возвратная рычага регулятора 250-1108036

Заводской номер: 250-1108036 Количество на модель: 1
250-1108036
1
61

Номер детали на чертеже:

61

Трос в сборе

Заводской номер: KC-3576.72.090 Количество на модель: 1
KC-3576.72.090
1
64

Номер детали на чертеже:

64

Трос в сборе

Заводской номер: KC-3576.72.090-01 Количество на модель: 1
KC-3576.72.090-01
1
65

Номер детали на чертеже:

65

Кронштейн

Заводской номер: KC-3576.72.110 Количество на модель: 1
KC-3576.72.110
1
66

Номер детали на чертеже:

66

Кронштейн пружины возвратной 250-1408036

Заводской номер: 250-1408036 Количество на модель: 1
250-1408036
1
67

Номер детали на чертеже:

67

Шайба диам. 10 252136-П2

Заводской номер: Шайба диам. 10 252136-П2 Количество на модель: 2
Шайба диам. 10 252136-П2
2
68

Номер детали на чертеже:

68

Болт М10х45 201505

Заводской номер: Болт М10х45 201505 Количество на модель: 2
Болт М10х45 201505
2
69

Номер детали на чертеже:

69

Растяжка М8х127.03.019

Заводской номер: СТП 0086-05 Количество на модель: 2
СТП 0086-05
2
71

Номер детали на чертеже:

71

Прижим

Заводской номер: КС-3577.53.017 Количество на модель: 1
КС-3577.53.017
1
72

Номер детали на чертеже:

72

Труба

Заводской номер: КС-3576.72.013 Количество на модель: 1
КС-3576.72.013
1
73

Номер детали на чертеже:

73

Труба

Заводской номер: КС-3576.72.014 Количество на модель: 1
КС-3576.72.014
1
74

Номер детали на чертеже:

74

Муфта

Заводской номер: КС-3577.80.406 Количество на модель: 1
КС-3577.80.406
1
