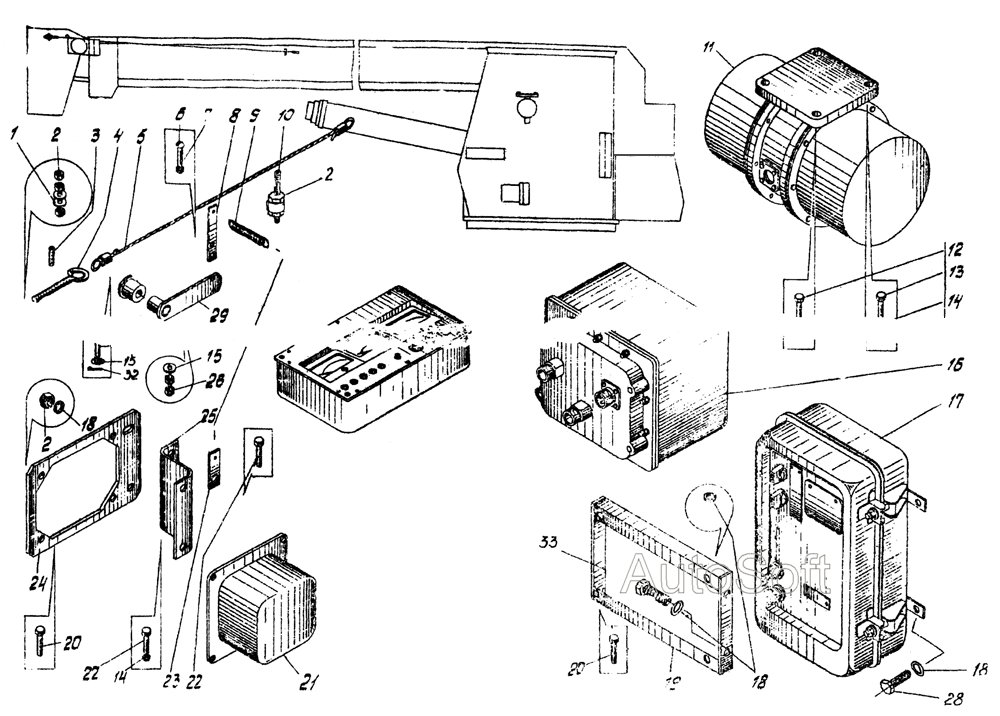

Установка ограничителя грузоподъемности КС-3576.80.700 КС-3576. Каталог 2002г.

Ограничитель подъема крюка КС-3576.80.400 КС-3576 Установка ограничителя грузоподъемности КС-3576-1.80.700 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Установка ограничителя грузоподъемности

Заводской номер: КС-3576.80.700 Количество на модель:
КС-3576.80.700

Номер детали на чертеже:

Гайка M12

Заводской номер: ГОСТ 5915-70 Количество на модель: 2
ГОСТ 5915-70
2
1

Номер детали на чертеже:

1

Шайба 4

Заводской номер: ГОСТ 11371-78 Количество на модель: 5
ГОСТ 11371-78
5
3

Номер детали на чертеже:

3

Винт M6x30.46.019

Заводской номер: ГОСТ 1477-75 Количество на модель: 2
ГОСТ 1477-75
2
4

Номер детали на чертеже:

4

Винт

Заводской номер: КС-3577.80.712 Количество на модель: 1
КС-3577.80.712
1
5

Номер детали на чертеже:

5

Струна

Заводской номер: КС-3572.80.730 Количество на модель: 1
КС-3572.80.730
1
6

Номер детали на чертеже:

6

Винт B1 М4-8gх10

Заводской номер: ГОСТ 17473-80 Количество на модель: 2
ГОСТ 17473-80
2
7

Номер детали на чертеже:

7

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 2
ГОСТ 6402-70
2
8

Номер детали на чертеже:

8

Рычаг

Заводской номер: КС-2573.80.703 Количество на модель: 1
КС-2573.80.703
1
9

Номер детали на чертеже:

9

Пружина

Заводской номер: КС-2573.80.706 Количество на модель: 1
КС-2573.80.706
1
10

Номер детали на чертеже:

10

Винт

Заводской номер: КС-3577.80.711 Количество на модель: 1
КС-3577.80.711
1
11

Номер детали на чертеже:

11

Датчик угла

Заводской номер: Датчик угла Количество на модель: 1
Датчик угла
1
28

Номер детали на чертеже:

28

Болт М12х45

Заводской номер: ГОСТ 7798-70 Количество на модель: 4
ГОСТ 7798-70
4
16

Номер детали на чертеже:

16

Датчик нагрузки

Заводской номер: Датчик нагрузки Количество на модель: 1
Датчик нагрузки
1
17

Номер детали на чертеже:

17

Блок управления

Заводской номер: Блок управления Количество на модель: 1
Блок управления
1
19

Номер детали на чертеже:

19

Кронштейн

Заводской номер: KC-2573.80.710 Количество на модель: 1
KC-2573.80.710
1
21

Номер детали на чертеже:

21

Датчик длины стрелы

Заводской номер: Датчик длины стрелы Количество на модель: 1
Датчик длины стрелы
1
23

Номер детали на чертеже:

23

Пластина

Заводской номер: КС-2573.80.704 Количество на модель: 1
КС-2573.80.704
1
24

Номер детали на чертеже:

24

Кронштейн

Заводской номер: КС-3577.80.705 Количество на модель: 1
КС-3577.80.705
1
25

Номер детали на чертеже:

25

Кронштейн

Заводской номер: КС-3577.80.770 Количество на модель: 1
КС-3577.80.770
1
27

Номер детали на чертеже:

27

Панель сигнализации

Заводской номер: Панель сигнализации Количество на модель: 1
Панель сигнализации
1
29

Номер детали на чертеже:

29

Рычаг

Заводской номер: КС-3577.80.740 Количество на модель: 1
КС-3577.80.740
1
30

Номер детали на чертеже:

30

Ролик

Заводской номер: KC-3577.80.713 Количество на модель: 1
KC-3577.80.713
1
31

Номер детали на чертеже:

31

Винт

Заводской номер: KC-3577.80.714 Количество на модель: 1
KC-3577.80.714
1
32

Номер детали на чертеже:

32

Шплинт 1,6x10

Заводской номер: ГОСТ 397-79 Количество на модель: 1
ГОСТ 397-79
1
