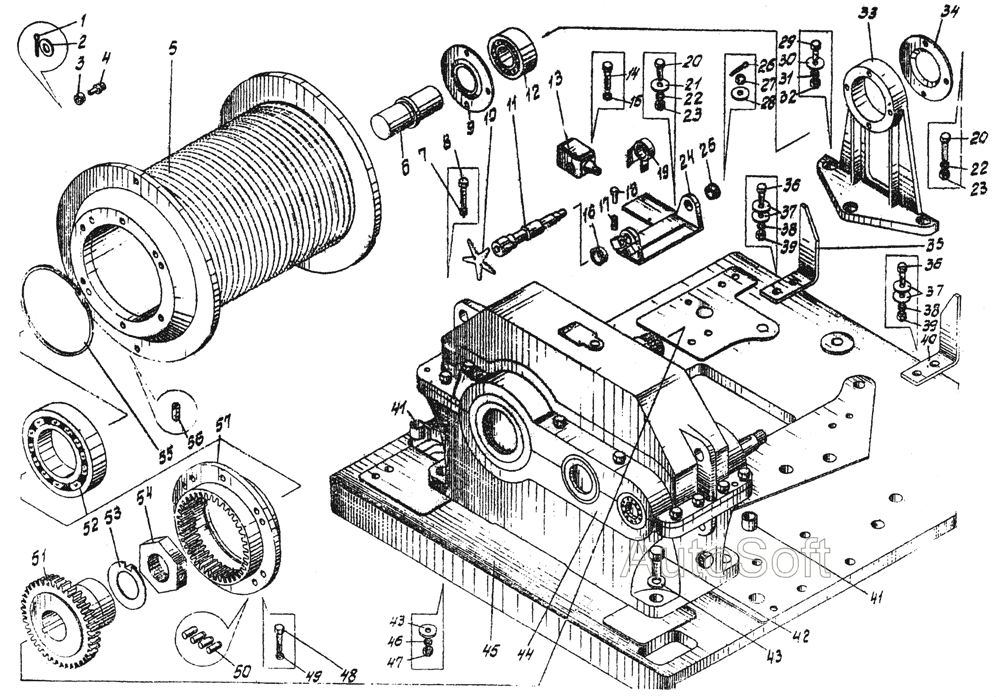

Лебедка КС-3576.26.000 КС-3576. Каталог 2002г.

Гидроцилиндр У31.08.000-1-03 КС-3576 Тормоз КС-3576.26.300-01 КС-3576

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Лебедка

Заводской номер: КС-3576.26.000 Количество на модель:
КС-3576.26.000
1

Номер детали на чертеже:

1

Шплинт 1,6x10

Заводской номер: ГОСТ 397-79 Количество на модель: 1
ГОСТ 397-79
1
2

Номер детали на чертеже:

2

Шайба 4

Заводской номер: ГОСТ 11371-78 Количество на модель: 1
ГОСТ 11371-78
1
3

Номер детали на чертеже:

3

Ролик

Заводской номер: КС-3577.80.503 Количество на модель: 1
КС-3577.80.503
1
4

Номер детали на чертеже:

4

Палец

Заводской номер: КС-3577.80.502 Количество на модель: 1
КС-3577.80.502
1
5

Номер детали на чертеже:

5

Барабан

Заводской номер: KC-3577.26.105 Количество на модель: 1
KC-3577.26.105
1
6

Номер детали на чертеже:

6

Ось

Заводской номер: КС-3577.26.107-3 Количество на модель: 1
КС-3577.26.107-3
1
15

Номер детали на чертеже:

15

Шайба 4.65Г

Заводской номер: ГОСТ 6402-70 Количество на модель: 2
ГОСТ 6402-70
2
8

Номер детали на чертеже:

8

Болт М12х45

Заводской номер: ГОСТ 7798-70 Количество на модель: 2
ГОСТ 7798-70
2
9

Номер детали на чертеже:

9

Крышка

Заводской номер: КС-3577.26.026-01 Количество на модель: 1
КС-3577.26.026-01
1
10

Номер детали на чертеже:

10

Звездочка

Заводской номер: КС-3577.80.509 Количество на модель: 1
КС-3577.80.509
1
11

Номер детали на чертеже:

11

Винт

Заводской номер: КС-3577.80.501 Количество на модель: 1
КС-3577.80.501
1
12

Номер детали на чертеже:

12

Подшипник 3610

Заводской номер: ГОСТ 5721-75 Количество на модель: 1
ГОСТ 5721-75
1
13

Номер детали на чертеже:

13

Выключатель конечный

Заводской номер: ВПК-211-У2 Количество на модель: 1
ВПК-211-У2
1
14

Номер детали на чертеже:

14

Винт B1 М4-8gх10

Заводской номер: ГОСТ 17473-80 Количество на модель: 2
ГОСТ 17473-80
2
16

Номер детали на чертеже:

16

Втулка

Заводской номер: КС-3577.80.505 Количество на модель: 1
КС-3577.80.505
1
17

Номер детали на чертеже:

17

Пружина

Заводской номер: КС-3577.80.507 Количество на модель: 2
КС-3577.80.507
2
18

Номер детали на чертеже:

18

Собачка

Заводской номер: КС-3577.80.504 Количество на модель: 2
КС-3577.80.504
2
19

Номер детали на чертеже:

19

Гайка в сборе

Заводской номер: KC-3577.80.520 Количество на модель: 1
KC-3577.80.520
1
21

Номер детали на чертеже:

21

Шайба

Заводской номер: КС-3577.52.031 Количество на модель: 2
КС-3577.52.031
2
23

Номер детали на чертеже:

23

Гайка M12

Заводской номер: ГОСТ 5915-70 Количество на модель: 6
ГОСТ 5915-70
6
24

Номер детали на чертеже:

24

Основание

Заводской номер: КС-3577.80.510 Количество на модель: 1
КС-3577.80.510
1
25

Номер детали на чертеже:

25

Втулка

Заводской номер: KС-3577.80.506 Количество на модель: 1
KС-3577.80.506
1
27

Номер детали на чертеже:

27

ГайкаМ10.5.019

Заводской номер: ГОСТ 5918-73 Количество на модель: 1
ГОСТ 5918-73
1
30

Номер детали на чертеже:

30

Шайба

Заводской номер: KC-3577.26.011 Количество на модель: 7
KC-3577.26.011
7
33

Номер детали на чертеже:

33

Кронштейн

Заводской номер: КС-3577.26.017-2 Количество на модель: 1
КС-3577.26.017-2
1
34

Номер детали на чертеже:

34

Крышка

Заводской номер: KC-3577.26.026 Количество на модель: 1
KC-3577.26.026
1
35

Номер детали на чертеже:

35

Кронштейн

Заводской номер: КС-3577.26.005-3 Количество на модель: 1
КС-3577.26.005-3
1
40

Номер детали на чертеже:

40

Кронштейн

Заводской номер: КС-3577.26.004-3 Количество на модель: 1
КС-3577.26.004-3
1
41

Номер детали на чертеже:

41

Втулка

Заводской номер: KC-2573.26.011 Количество на модель: 2
KC-2573.26.011
2
42

Номер детали на чертеже:

42

Болт M24x110.46.019

Заводской номер: ГОСТ 779 -70 Количество на модель: 4
ГОСТ 779 -70
4
44

Номер детали на чертеже:

44

Редуктор

Заводской номер: 1Ц2У-250-40-11КУ1 Количество на модель: 1
1Ц2У-250-40-11КУ1
1
45

Номер детали на чертеже:

45

Плита

Заводской номер: KC-3577.26.001 Количество на модель: 1
KC-3577.26.001
1
50

Номер детали на чертеже:

50

Штифт 10м6х16

Заводской номер: ГОСТ 3128-70 Количество на модель: 4
ГОСТ 3128-70
4
51

Номер детали на чертеже:

51

Полумуфта зубчатая

Заводской номер: КС-3577.26.027-3 Количество на модель: 1
КС-3577.26.027-3
1
52

Номер детали на чертеже:

52

Подшипник 1224Л

Заводской номер: ГОСТ 5720-75 Количество на модель: 1
ГОСТ 5720-75
1
53

Номер детали на чертеже:

53

Шайба

Заводской номер: КС-3577.26.009 Количество на модель: 1
КС-3577.26.009
1
54

Номер детали на чертеже:

54

Гайка

Заводской номер: КС-3577.26.008 Количество на модель: 1
КС-3577.26.008
1
55

Номер детали на чертеже:

55

Кольцо 1B215

Заводской номер: ГОСТ 13941-80 Количество на модель: 1
ГОСТ 13941-80
1
56

Номер детали на чертеже:

56

Винт М4х8.46.016

Заводской номер: ГОСТ 1476-75 Количество на модель: 1
ГОСТ 1476-75
1
57

Номер детали на чертеже:

57

Полумуфта зубчатая

Заводской номер: KC-3577.26.111-3 Количество на модель: 1
KC-3577.26.111-3
1
