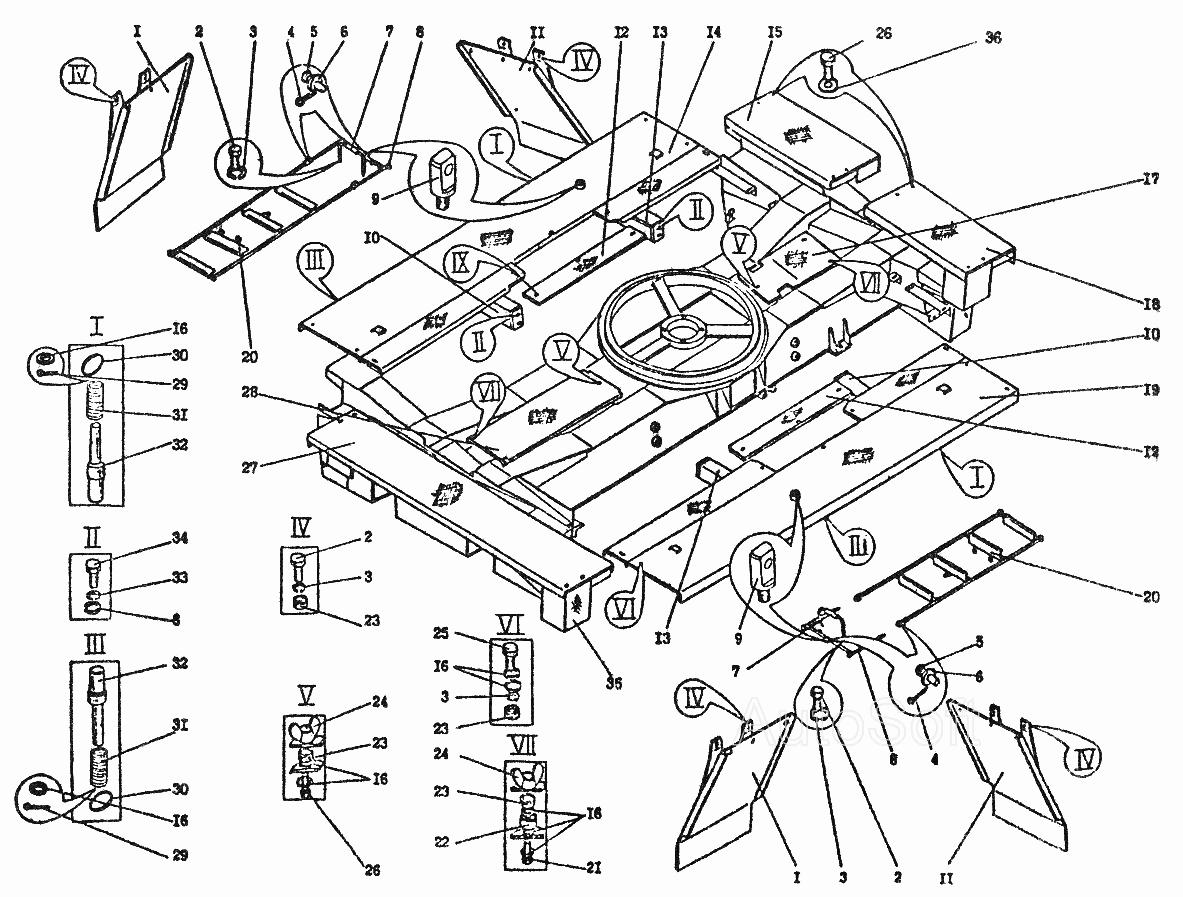

Облицовка КС-3574.38.000 КС-3574. Каталог 2002г.

Установка кабины КС-3574.52.000 КС-3574 Облицовка КС-3574К.38.000 КС-3574

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Брызговик

Заводской номер: КС-3574.38.090 Количество на модель: 2
КС-3574.38.090
2
2

Номер детали на чертеже:

2

Болт М10-8gх20.46.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх20.46.019 ГОСТ7798-70] Количество на модель: 16
[Болт М10-8gх20.46.019 ГОСТ7798-70]
16
3

Номер детали на чертеже:

3

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 52
[Шайба 10.65Г.019 ГОСТ6402-70]
52
4

Номер детали на чертеже:

4

Шплинт 4х32.016 ГОСТ397-79

Заводской номер: [Шплинт 4х32.016 ГОСТ397-79] Количество на модель: 6
[Шплинт 4х32.016 ГОСТ397-79]
6
5

Номер детали на чертеже:

5

Ось 6-16 b12х40.20.Ц9хр ГОСТ9650-80

Заводской номер: [Ось 6-16 b12х40.20.Ц9хр ГОСТ9650-80] Количество на модель: 6
[Ось 6-16 b12х40.20.Ц9хр ГОСТ9650-80]
6
6

Номер детали на чертеже:

6

Шайба 16.02.ВСт3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 16.02.ВСт3пс.019 ГОСТ11371-78] Количество на модель: 16
[Шайба 16.02.ВСт3пс.019 ГОСТ11371-78]
16
7

Номер детали на чертеже:

7

Поручень

Заводской номер: У7810.5.Э10 Количество на модель: 2
У7810.5.Э10
2
8

Номер детали на чертеже:

8

Скоба

Заводской номер: КС-3577.38.110 Количество на модель: 2
КС-3577.38.110
2
9

Номер детали на чертеже:

9

Шарнир

Заводской номер: КС-3577.36.101-1 Количество на модель: 2
КС-3577.36.101-1
2
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: КС-3574.38.070 Количество на модель: 2
КС-3574.38.070
2
11

Номер детали на чертеже:

11

Брызговик

Заводской номер: КС-3574.38.090-01 Количество на модель: 2
КС-3574.38.090-01
2
12

Номер детали на чертеже:

12

Настил

Заводской номер: КС-3574.38.003 Количество на модель: 2
КС-3574.38.003
2
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: КС-3574.38.060 Количество на модель: 2
КС-3574.38.060
2
14

Номер детали на чертеже:

14

Настил правый

Заводской номер: КС-3574.38.050 Количество на модель: 1
КС-3574.38.050
1
14

Номер детали на чертеже:

14

Настил правый

Заводской номер: КС-3574.38.050-01 Количество на модель:
КС-3574.38.050-01
15

Номер детали на чертеже:

15

Настил

Заводской номер: КС-3574.38.020-2 Количество на модель: 1
КС-3574.38.020-2
1
16

Номер детали на чертеже:

16

Шайба 10.01.08кп.026 ГОСТ11371-78

Заводской номер: [Шайба 10.01.08кп.026 ГОСТ11371-78] Количество на модель: 88
[Шайба 10.01.08кп.026 ГОСТ11371-78]
88
17

Номер детали на чертеже:

17

Настил

Заводской номер: КС-3574.38.002 Количество на модель:
КС-3574.38.002
18

Номер детали на чертеже:

18

Настил

Заводской номер: КС-3574.38.080-2 Количество на модель:
КС-3574.38.080-2
19

Номер детали на чертеже:

19

Настил левый

Заводской номер: КС-3574.38.030-01 Количество на модель:
КС-3574.38.030-01
19

Номер детали на чертеже:

19

Настил левый

Заводской номер: КС-3574.38.030 Количество на модель: 1
КС-3574.38.030
1
20

Номер детали на чертеже:

20

Лестница

Заводской номер: КС-3578.38.140 Количество на модель: 2
КС-3578.38.140
2
21

Номер детали на чертеже:

21

Болт М10-8gх45.46.20.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх45.46.20.019 ГОСТ7798-70] Количество на модель: 4
[Болт М10-8gх45.46.20.019 ГОСТ7798-70]
4
22

Номер детали на чертеже:

22

Втулка

Заводской номер: КС-3574.38.004 Количество на модель: 4
КС-3574.38.004
4
23

Номер детали на чертеже:

23

Гайка М10-6Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М10-6Н.5.019 ГОСТ5915-70] Количество на модель: 54
[Гайка М10-6Н.5.019 ГОСТ5915-70]
54
24

Номер детали на чертеже:

24

Гайка М10.7Н.5 ГОСТ3032-76

Заводской номер: [Гайка М10.7Н.5 ГОСТ3032-76] Количество на модель: 6
[Гайка М10.7Н.5 ГОСТ3032-76]
6
25

Номер детали на чертеже:

25

Болт М10-8gх25.46.20.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх25.46.20.019 ГОСТ7798-70] Количество на модель: 40
[Болт М10-8gх25.46.20.019 ГОСТ7798-70]
40
26

Номер детали на чертеже:

26

Болт М10-8gх35.46.20.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх35.46.20.019 ГОСТ7798-70] Количество на модель: 14
[Болт М10-8gх35.46.20.019 ГОСТ7798-70]
14
27

Номер детали на чертеже:

27

Настил

Заводской номер: КС-3574.38.100 Количество на модель: 1
КС-3574.38.100
1
28

Номер детали на чертеже:

28

Кожух

Заводской номер: КС-3574.38.110 Количество на модель: 1
КС-3574.38.110
1
29

Номер детали на чертеже:

29

Шплинт 3,2х25.016 ГОСТ397-79

Заводской номер: [Шплинт 3,2х25.016 ГОСТ397-79] Количество на модель: 2
[Шплинт 3,2х25.016 ГОСТ397-79]
2
30

Номер детали на чертеже:

30

Кольцо

Заводской номер: КС-3577.38.124 Количество на модель: 4
КС-3577.38.124
4
31

Номер детали на чертеже:

31

Пружина

Заводской номер: КС-3577.38.123 Количество на модель: 4
КС-3577.38.123
4
32

Номер детали на чертеже:

32

Стержень

Заводской номер: КС-3577.38.121 Количество на модель: 4
КС-3577.38.121
4
33

Номер детали на чертеже:

33

Шайба 16.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 16.65Г.019 ГОСТ6402-70] Количество на модель: 8
[Шайба 16.65Г.019 ГОСТ6402-70]
8
34

Номер детали на чертеже:

34

Болт М16-8gх30.46.20.019 ГОСТ7798-70

Заводской номер: [Болт М16-8gх30.46.20.019 ГОСТ7798-70] Количество на модель: 8
[Болт М16-8gх30.46.20.019 ГОСТ7798-70]
8
35

Номер детали на чертеже:

35

Кожух

Заводской номер: КС-3574.38.120 Количество на модель: 4
КС-3574.38.120
4
36

Номер детали на чертеже:

36

Шайба

Заводской номер: КС-3577.26.016 Количество на модель: 14
КС-3577.26.016
14
