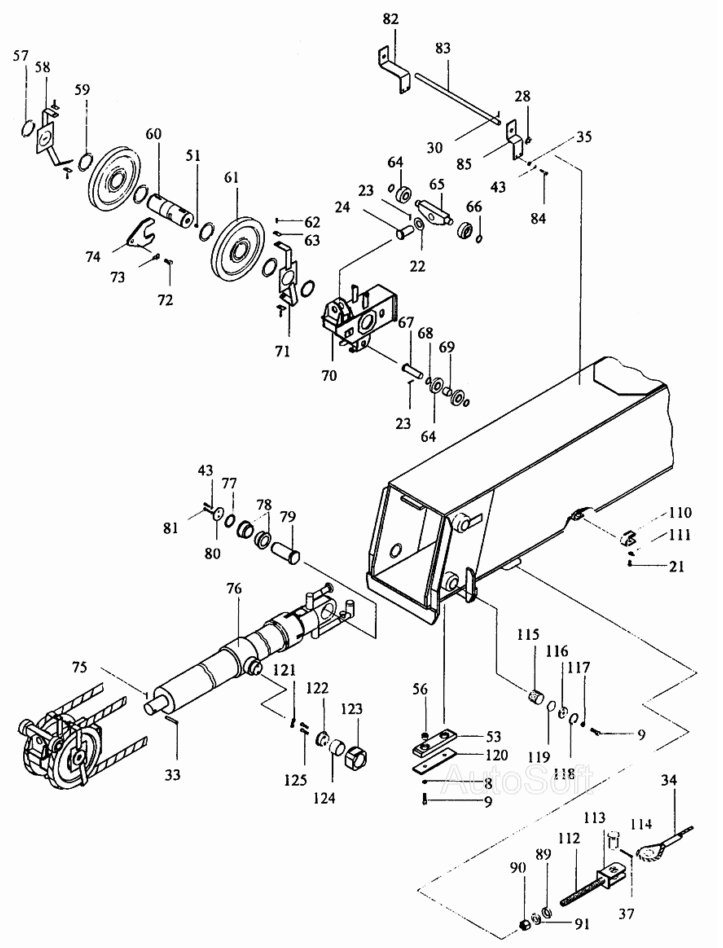

Установка телескопической стрелы КС-35714.63.000 КС-35715. Каталог 2002г.

Установка телескопической стрелы КС-35714.63.000 КС-35715 Установка телескопической стрелы КС-35714.63.000 КС-35715

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Секция средняя

Заводской номер: КС-35714.63.600-1 Количество на модель: 1
КС-35714.63.600-1
1
8

Номер детали на чертеже:

8

Шайба 16.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 16.65Г.019 ГОСТ6402-70] Количество на модель: 12
[Шайба 16.65Г.019 ГОСТ6402-70]
12
9

Номер детали на чертеже:

9

Болт М16-8gх40.66.019 ГОСТ7798-70

Заводской номер: [Болт М16-8gх40.66.019 ГОСТ7798-70] Количество на модель: 16
[Болт М16-8gх40.66.019 ГОСТ7798-70]
16
21

Номер детали на чертеже:

21

Болт М12-8gх25.46.019 ГОСТ7798-70

Заводской номер: [Болт М12-8gх25.46.019 ГОСТ7798-70] Количество на модель: 19
[Болт М12-8gх25.46.019 ГОСТ7798-70]
19
22

Номер детали на чертеже:

22

Шайба 36.02.Ст3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 36.02.Ст3пс.019 ГОСТ11371-78] Количество на модель: 2
[Шайба 36.02.Ст3пс.019 ГОСТ11371-78]
2
23

Номер детали на чертеже:

23

Шплинт 5х50.019 ГОСТ397-79

Заводской номер: [Шплинт 5х50.019 ГОСТ397-79] Количество на модель: 3
[Шплинт 5х50.019 ГОСТ397-79]
3
24

Номер детали на чертеже:

24

Ось

Заводской номер: КС-2572А-1.63.005 Количество на модель: 1
КС-2572А-1.63.005
1
28

Номер детали на чертеже:

28

Шайба 20.02.Ст3пс.019 ГОСТ11371-78

Заводской номер: [Шайба 20.02.Ст3пс.019 ГОСТ11371-78] Количество на модель: 12
[Шайба 20.02.Ст3пс.019 ГОСТ11371-78]
12
30

Номер детали на чертеже:

30

Шплинт 4х28.016 ГОСТ397-79

Заводской номер: [Шплинт 4х28.016 ГОСТ397-79] Количество на модель: 8
[Шплинт 4х28.016 ГОСТ397-79]
8
33

Номер детали на чертеже:

33

Ось

Заводской номер: КС-35714.63.119 Количество на модель: 4
КС-35714.63.119
4
34

Номер детали на чертеже:

34

Канат

Заводской номер: КС-35714.63.130 Количество на модель: 1
КС-35714.63.130
1
35

Номер детали на чертеже:

35

Шайба 10.01.08кп.019 ГОСТ11371-78

Заводской номер: [Шайба 10.01.08кп.019 ГОСТ11371-78] Количество на модель: 22
[Шайба 10.01.08кп.019 ГОСТ11371-78]
22
37

Номер детали на чертеже:

37

Шплинт 8х71.019 ГОСТ397-79

Заводской номер: [Шплинт 8х71.019 ГОСТ397-79] Количество на модель: 4
[Шплинт 8х71.019 ГОСТ397-79]
4
43

Номер детали на чертеже:

43

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 18
[Шайба 10.65Г.019 ГОСТ6402-70]
18
51

Номер детали на чертеже:

51

Масленка 1.2.Ц6хр ГОСТ19853-74

Заводской номер: [Масленка 1.2.Ц6хр ГОСТ19853-74] Количество на модель: 7
[Масленка 1.2.Ц6хр ГОСТ19853-74]
7
53

Номер детали на чертеже:

53

Накладка

Заводской номер: КС-35714.63.111-1 Количество на модель: 4
КС-35714.63.111-1
4
56

Номер детали на чертеже:

56

Гайка

Заводской номер: КС-35714.63.109-1 Количество на модель: 8
КС-35714.63.109-1
8
57

Номер детали на чертеже:

57

Кольцо В80 ГОСТ13940-86

Заводской номер: [Кольцо В80 ГОСТ13940-86] Количество на модель: 2
[Кольцо В80 ГОСТ13940-86]
2
58

Номер детали на чертеже:

58

Ограждение

Заводской номер: КС-35714.63.180 Количество на модель: 1
КС-35714.63.180
1
59

Номер детали на чертеже:

59

Прокладка

Заводской номер: КС-35714.63.137 Количество на модель: 4
КС-35714.63.137
4
60

Номер детали на чертеже:

60

Ось

Заводской номер: КС-35714.63.128 Количество на модель: 1
КС-35714.63.128
1
61

Номер детали на чертеже:

61

Блок

Заводской номер: КС-35714.63.260 Количество на модель: 2
КС-35714.63.260
2
62

Номер детали на чертеже:

62

Болт М8-8gх16.46.019 ГОСТ7798-70

Заводской номер: [Болт М8-8gх16.46.019 ГОСТ7798-70] Количество на модель: 4
[Болт М8-8gх16.46.019 ГОСТ7798-70]
4
63

Номер детали на чертеже:

63

Планка отгибная

Заводской номер: КС-35714.63.175 Количество на модель: 4
КС-35714.63.175
4
64

Номер детали на чертеже:

64

Ролик

Заводской номер: КС-35714.63.103 Количество на модель: 2
КС-35714.63.103
2
65

Номер детали на чертеже:

65

Траверса

Заводской номер: КС-35714.63.127 Количество на модель: 1
КС-35714.63.127
1
66

Номер детали на чертеже:

66

Кольцо В30 ГОСТ13942-86

Заводской номер: [Кольцо В30 ГОСТ13942-86] Количество на модель: 2
[Кольцо В30 ГОСТ13942-86]
2
67

Номер детали на чертеже:

67

Ось

Заводской номер: КС-35714.63.101 Количество на модель: 1
КС-35714.63.101
1
68

Номер детали на чертеже:

68

Втулка

Заводской номер: КС-35714.63.102 Количество на модель: 2
КС-35714.63.102
2
69

Номер детали на чертеже:

69

Втулка

Заводской номер: КС-35714.63.102-01 Количество на модель: 1
КС-35714.63.102-01
1
70

Номер детали на чертеже:

70

Кронштейн

Заводской номер: КС-35714.63.190 Количество на модель: 1
КС-35714.63.190
1
71

Номер детали на чертеже:

71

Ограждение

Заводской номер: КС-35714.63.180-01 Количество на модель: 1
КС-35714.63.180-01
1
72

Номер детали на чертеже:

72

Болт М16-8gх30.46.019 ГОСТ7798-70

Заводской номер: [Болт М16-8gх30.46.019 ГОСТ7798-70] Количество на модель: 1
[Болт М16-8gх30.46.019 ГОСТ7798-70]
1
73

Номер детали на чертеже:

73

Шайба 16.01.019 ГОСТ13463-77

Заводской номер: [Шайба 16.01.019 ГОСТ13463-77] Количество на модель: 1
[Шайба 16.01.019 ГОСТ13463-77]
1
74

Номер детали на чертеже:

74

Оседержатель

Заводской номер: КС-35714.63.112 Количество на модель: 1
КС-35714.63.112
1
75

Номер детали на чертеже:

75

Шплинт 3,2х25.016 ГОСТ397-79

Заводской номер: [Шплинт 3,2х25.016 ГОСТ397-79] Количество на модель: 1
[Шплинт 3,2х25.016 ГОСТ397-79]
1
76

Номер детали на чертеже:

76

Гидроцилиндр

Заводской номер: КС-35714.63.900-04 Количество на модель: 1
КС-35714.63.900-04
1
77

Номер детали на чертеже:

77

Шайба

Заводской номер: КС-3577.63.125 Количество на модель: 3
КС-3577.63.125
3
78

Номер детали на чертеже:

78

Втулка

Заводской номер: КС-35714.63.123-1 Количество на модель: 2
КС-35714.63.123-1
2
79

Номер детали на чертеже:

79

Ось

Заводской номер: КС-35714.63.138 Количество на модель: 1
КС-35714.63.138
1
80

Номер детали на чертеже:

80

Шайба упорная

Заводской номер: У2.11.63.013-01 Количество на модель: 1
У2.11.63.013-01
1
81

Номер детали на чертеже:

81

Болт М10-8gх25.46.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх25.46.019 ГОСТ7798-70] Количество на модель: 2
[Болт М10-8gх25.46.019 ГОСТ7798-70]
2
82

Номер детали на чертеже:

82

Кронштейн

Заводской номер: КС-3577.63.140 Количество на модель: 3
КС-3577.63.140
3
83

Номер детали на чертеже:

83

Ось

Заводской номер: КС-35714.63.178 Количество на модель:
КС-35714.63.178
84

Номер детали на чертеже:

84

Болт М10-8gх20.46.019 ГОСТ7798-70

Заводской номер: [Болт М10-8gх20.46.019 ГОСТ7798-70] Количество на модель: 16
[Болт М10-8gх20.46.019 ГОСТ7798-70]
16
85

Номер детали на чертеже:

85

Кронштейн

Заводской номер: КС-3577.63.127 Количество на модель: 3
КС-3577.63.127
3
89

Номер детали на чертеже:

89

Шайба

Заводской номер: КС-35714.63.176 Количество на модель: 3
КС-35714.63.176
3
90

Номер детали на чертеже:

90

Гайка

Заводской номер: КС-35714.63.169 Количество на модель: 6
КС-35714.63.169
6
91

Номер детали на чертеже:

91

Шайба

Заводской номер: КС-35714.63.177 Количество на модель: 3
КС-35714.63.177
3
110

Номер детали на чертеже:

110

Скоба

Заводской номер: КС-35714.63.290 Количество на модель: 1
КС-35714.63.290
1
111

Номер детали на чертеже:

111

Шайба 12.01.019 ГОСТ13463-77

Заводской номер: [Шайба 12.01.019 ГОСТ13463-77] Количество на модель: 1
[Шайба 12.01.019 ГОСТ13463-77]
1
112

Номер детали на чертеже:

112

Тяга

Заводской номер: КС-35714.63.108-01 Количество на модель: 1
КС-35714.63.108-01
1
113

Номер детали на чертеже:

113

Кронштейн

Заводской номер: КС-35714.63.160 Количество на модель: 1
КС-35714.63.160
1
114

Номер детали на чертеже:

114

Ось

Заводской номер: КС-35714.63.109 Количество на модель: 1
КС-35714.63.109
1
115

Номер детали на чертеже:

115

Упор

Заводской номер: КС-35714.63.114-1 Количество на модель: 8
КС-35714.63.114-1
8
116

Номер детали на чертеже:

116

Шайба

Заводской номер: КС-35714.63.107-1 Количество на модель: 8
КС-35714.63.107-1
8
117

Номер детали на чертеже:

117

Гайка М16-7Н.04.15.019 ГОСТ5916-70

Заводской номер: [Гайка М16-7Н.04.15.019 ГОСТ5916-70] Количество на модель: 8
[Гайка М16-7Н.04.15.019 ГОСТ5916-70]
8
118

Номер детали на чертеже:

118

Кольцо В56 ГОСТ13943-86

Заводской номер: [Кольцо В56 ГОСТ13943-86] Количество на модель: 8
[Кольцо В56 ГОСТ13943-86]
8
119

Номер детали на чертеже:

119

Лист

Заводской номер: КС-35714.63.106-1 Количество на модель: 8
КС-35714.63.106-1
8
120

Номер детали на чертеже:

120

Подошва

Заводской номер: КС-35714.63.116-1 Количество на модель: 2
КС-35714.63.116-1
2
121

Номер детали на чертеже:

121

Проволока 1,0-0-С ГОСТ3282-74 (L=4м)

Заводской номер: [Проволока 1,0-0-С ГОСТ3282-74 (L=4м)] Количество на модель: 1
[Проволока 1,0-0-С ГОСТ3282-74 (L=4м)]
1
122

Номер детали на чертеже:

122

Втулка

Заводской номер: КС-35714.63.104-1 Количество на модель: 2
КС-35714.63.104-1
2
123

Номер детали на чертеже:

123

Втулка

Заводской номер: КС-35714.63.105-1 Количество на модель: 2
КС-35714.63.105-1
2
124

Номер детали на чертеже:

124

Втулка

Заводской номер: КС-35714.63.103-1 Количество на модель: 2
КС-35714.63.103-1
2
125

Номер детали на чертеже:

125

Болт 3М12-8gх45.46.20.019 ГОСТ7798-70

Заводской номер: [Болт 3М12-8gх45.46.20.019 ГОСТ7798-70] Количество на модель: 4
[Болт 3М12-8gх45.46.20.019 ГОСТ7798-70]
4
