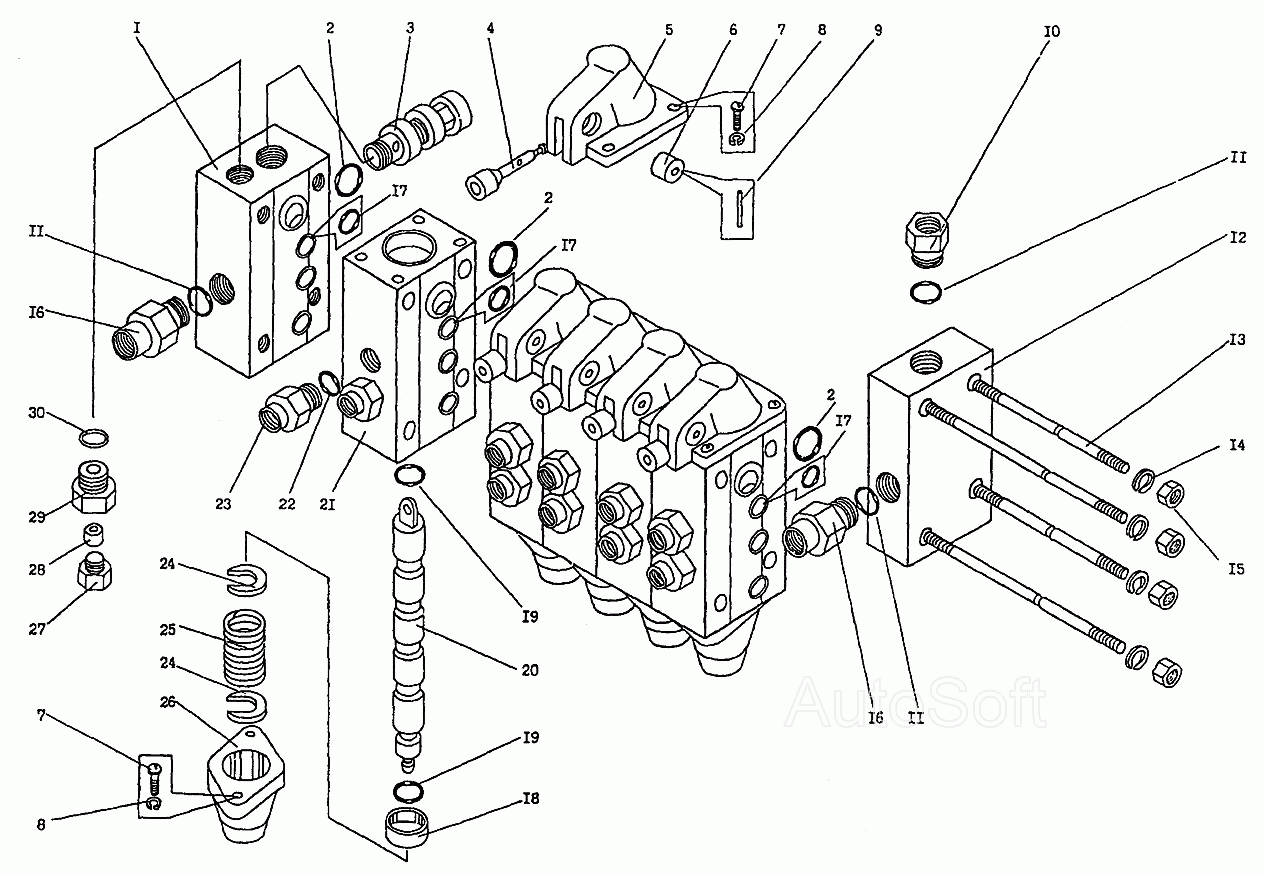

Гидрораспределитель У3.19.00.000 КС-35715. Каталог 2002г.

Кран двухпозиционный У.034.00.000-11 КС-35715 Гидроцилиндр КС-3577А.35.020 КС-35715

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус напорной секции

Заводской номер: У3.19.10.001 Количество на модель: 1

У3.19.10.001

1

2

Номер детали на чертеже:

2

Кольцо 030-035-30-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 030-035-30-2-2 ГОСТ9833-73] Количество на модель: 6

[Кольцо 030-035-30-2-2 ГОСТ9833-73]

6

040946

Не указан

030-035-30

Код: 040946

Артикул: 030-035-30,

Производитель: Не указан

234433

БЕЛАРУСЬРЕЗИНОТЕХНИКА

030-035-30-2-2

Код: 234433

Артикул: 030-035-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

3

Номер детали на чертеже:

3

Клапан предохранительный

Заводской номер: 510.20.10 Количество на модель: 1

510.20.10

1

4

Номер детали на чертеже:

4

Рычаг

Заводской номер: У3.19.20.005 Количество на модель: 5

У3.19.20.005

5

5

Номер детали на чертеже:

5

Крышка

Заводской номер: У3.19.20.003 Количество на модель: 5

У3.19.20.003

5

6

Номер детали на чертеже:

6

Ось

Заводской номер: У3.19.20.006 Количество на модель: 5

У3.19.20.006

5

7

Номер детали на чертеже:

7

Винт М8-8gх16.46.019 ГОСТ11738-84

Заводской номер: [Винт М8-8gх16.46.019 ГОСТ11738-84] Количество на модель: 30

[Винт М8-8gх16.46.019 ГОСТ11738-84]

30

8

Номер детали на чертеже:

8

Шайба 8.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8.65Г.019 ГОСТ6402-70] Количество на модель: 34

[Шайба 8.65Г.019 ГОСТ6402-70]

34

9

Номер детали на чертеже:

9

Штифт

Заводской номер: У3.19.20.007 Количество на модель: 5

У3.19.20.007

5

10

Номер детали на чертеже:

10

Пробка

Заводской номер: У3.19.00.003 Количество на модель: 1

У3.19.00.003

1

11

Номер детали на чертеже:

11

Кольцо 021-025-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 021-025-2-2 ГОСТ9833-73] Количество на модель: 3

[Кольцо 021-025-2-2 ГОСТ9833-73]

3

017180

Не указан

021-025-25

Код: 017180

Артикул: 021-025-25,

Производитель: Не указан

858404

БЕЛАРУСЬРЕЗИНОТЕХНИКА

021-025-25-2-2

Код: 858404

Артикул: 021-025-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

12

Номер детали на чертеже:

12

Корпус сливной секции

Заводской номер: У3.19.00.001 Количество на модель: 1

У3.19.00.001

1

13

Номер детали на чертеже:

13

Шпилька

Заводской номер: У3.19.00.002 Количество на модель: 4

У3.19.00.002

4

14

Номер детали на чертеже:

14

Шайба 10.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 10.65Г.019 ГОСТ6402-70] Количество на модель: 4

[Шайба 10.65Г.019 ГОСТ6402-70]

4

15

Номер детали на чертеже:

15

Гайка М10-7Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М10-7Н.5.019 ГОСТ5915-70] Количество на модель: 4

[Гайка М10-7Н.5.019 ГОСТ5915-70]

4

16

Номер детали на чертеже:

16

Штуцер

Заводской номер: КС-3577.84.008 Количество на модель: 2

КС-3577.84.008

2

17

Номер детали на чертеже:

17

Кольцо 018-022-25-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 018-022-25-2-2 ГОСТ9833-73] Количество на модель: 18

[Кольцо 018-022-25-2-2 ГОСТ9833-73]

18

405406

ВИТЯЗЬ

Р80(3)*РК 202

Код: 405406

Артикул: Р80(3)*РК, 202

Производитель: ВИТЯЗЬ

085838

РУСЛАН-КОМПЛЕКТ

Р80(3)*РК 302/ 502, Р40/ 75-0808039А

Код: 085838

Артикул: Р80(3)*РК, 302/ 502, Р40/ 75-0808039А

Производитель: РУСЛАН-КОМПЛЕКТ

620903

РУСЛАН-КОМПЛЕКТ

50-3406015*РК 711, 017-022-30

Код: 620903

Артикул: 50-3406015*РК, 711, 017-022-30

Производитель: РУСЛАН-КОМПЛЕКТ

017270

Не указан

018-022-25

Код: 017270

Артикул: 018-022-25,

Производитель: Не указан

222011

Не указан

70-3400015 РК

Код: 222011

Артикул: 70-3400015 РК,

Производитель: Не указан

258391

УРАЛОПТ

018-022 018-022-25-2-2

Код: 258391

Артикул: 018-022, 018-022-25-2-2

Производитель: УРАЛОПТ

405358

ВИТЯЗЬ

Р-160*РК 204

Код: 405358

Артикул: Р-160*РК, 204

Производитель: ВИТЯЗЬ

405374

ВИТЯЗЬ

Р80(2)*РК 207

Код: 405374

Артикул: Р80(2)*РК, 207

Производитель: ВИТЯЗЬ

405386

ВИТЯЗЬ

Р80(3)*РК 201

Код: 405386

Артикул: Р80(3)*РК, 201

Производитель: ВИТЯЗЬ

405421

ВИТЯЗЬ

Р80(2)*РК 206

Код: 405421

Артикул: Р80(2)*РК, 206

Производитель: ВИТЯЗЬ

405528

ВИТЯЗЬ

Ц100хРК-Н/О 3008

Код: 405528

Артикул: Ц100хРК-Н/О, 3008

Производитель: ВИТЯЗЬ

405790

ВИТЯЗЬ

Ц125*РК 3016

Код: 405790

Артикул: Ц125*РК, 3016

Производитель: ВИТЯЗЬ

405839

ВИТЯЗЬ

Ц125*РК 3015

Код: 405839

Артикул: Ц125*РК, 3015

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

406051

ВИТЯЗЬ

70-340*РК 5007

Код: 406051

Артикул: 70-340*РК, 5007

Производитель: ВИТЯЗЬ

406089

ВИТЯЗЬ

50-3406015*РК 5011

Код: 406089

Артикул: 50-3406015*РК, 5011

Производитель: ВИТЯЗЬ

406479

ВИТЯЗЬ

45-340*РК 5008

Код: 406479

Артикул: 45-340*РК, 5008

Производитель: ВИТЯЗЬ

249118

БЕЛАРУСЬРЕЗИНОТЕХНИКА

018-022-25-2-2

Код: 249118

Артикул: 018-022-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

18

Номер детали на чертеже:

18

Втулка

Заводской номер: У3.19.20.008 Количество на модель: 5

У3.19.20.008

5

19

Номер детали на чертеже:

19

Кольцо 025-030-30-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 025-030-30-2-2 ГОСТ9833-73] Количество на модель: 10

[Кольцо 025-030-30-2-2 ГОСТ9833-73]

10

405406

ВИТЯЗЬ

Р80(3)*РК 202

Код: 405406

Артикул: Р80(3)*РК, 202

Производитель: ВИТЯЗЬ

085838

РУСЛАН-КОМПЛЕКТ

Р80(3)*РК 302/ 502, Р40/ 75-0808039А

Код: 085838

Артикул: Р80(3)*РК, 302/ 502, Р40/ 75-0808039А

Производитель: РУСЛАН-КОМПЛЕКТ

018869

Не указан

025-030-30 8.02.165

Код: 018869

Артикул: 025-030-30, 8.02.165

Производитель: Не указан

405374

ВИТЯЗЬ

Р80(2)*РК 207

Код: 405374

Артикул: Р80(2)*РК, 207

Производитель: ВИТЯЗЬ

405386

ВИТЯЗЬ

Р80(3)*РК 201

Код: 405386

Артикул: Р80(3)*РК, 201

Производитель: ВИТЯЗЬ

405421

ВИТЯЗЬ

Р80(2)*РК 206

Код: 405421

Артикул: Р80(2)*РК, 206

Производитель: ВИТЯЗЬ

405840

ВИТЯЗЬ

Ц125хРК 3014

Код: 405840

Артикул: Ц125хРК, 3014

Производитель: ВИТЯЗЬ

405980

ВИТЯЗЬ

Д65-10031*РК 3102

Код: 405980

Артикул: Д65-10031*РК, 3102

Производитель: ВИТЯЗЬ

405999

ВИТЯЗЬ

240-1111036*РК 3109

Код: 405999

Артикул: 240-1111036*РК, 3109

Производитель: ВИТЯЗЬ

406083

ВИТЯЗЬ

240-1111036*РК 3111

Код: 406083

Артикул: 240-1111036*РК, 3111

Производитель: ВИТЯЗЬ

406169

ВИТЯЗЬ

50-240*РК 1201

Код: 406169

Артикул: 50-240*РК, 1201

Производитель: ВИТЯЗЬ

406243

ВИТЯЗЬ

50-240*РК 1226

Код: 406243

Артикул: 50-240*РК, 1226

Производитель: ВИТЯЗЬ

208624

БЕЛАРУСЬРЕЗИНОТЕХНИКА

025-030-30-2-2

Код: 208624

Артикул: 025-030-30-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

20

Номер детали на чертеже:

20

Золотник

Заводской номер: У3.19.20.002 Количество на модель: 5

У3.19.20.002

5

21

Номер детали на чертеже:

21

Корпус рабочей секции

Заводской номер: У3.19.20.001 Количество на модель: 5

У3.19.20.001

5

22

Номер детали на чертеже:

22

Кольцо 011-015-25-2-2 ГОСТ9833-73

Заводской номер: [Кольцо 011-015-25-2-2 ГОСТ9833-73] Количество на модель: 10

[Кольцо 011-015-25-2-2 ГОСТ9833-73]

10

037300

Не указан

011-015-25

Код: 037300

Артикул: 011-015-25,

Производитель: Не указан

859593

УРАЛОПТ

6361-1602509-П 6361-1602514

Код: 859593

Артикул: 6361-1602509-П, 6361-1602514

Производитель: УРАЛОПТ

259370

УРАЛОПТ

6361-1602509 5557-1609052-01

Код: 259370

Артикул: 6361-1602509, 5557-1609052-01

Производитель: УРАЛОПТ

042995

ВИНЦЕР

В6361-1602501 6361-1602510РК РТИ 1-я комплектация, 5557-1609052-01

Код: 042995

Артикул: В6361-1602501, 6361-1602510РК РТИ 1-я комплектация, 5557-1609052-01

Производитель: ВИНЦЕР

177746

БЕЛАРУСЬРЕЗИНОТЕХНИКА

011-015-25-2-2

Код: 177746

Артикул: 011-015-25-2-2,

Производитель: БЕЛАРУСЬРЕЗИНОТЕХНИКА

23

Номер детали на чертеже:

23

Штуцер

Заводской номер: КС-3577.83.027 Количество на модель: 10

КС-3577.83.027

10

24

Номер детали на чертеже:

24

Шайба

Заводской номер: У.061.20.016 Количество на модель: 10

У.061.20.016

10

25

Номер детали на чертеже:

25

Пружина

Заводской номер: У3.19.20.009 Количество на модель: 5

У3.19.20.009

5

26

Номер детали на чертеже:

26

Крышка

Заводской номер: У3.19.20.004 Количество на модель: 5

У3.19.20.004

5

27

Номер детали на чертеже:

27

Пробка

Заводской номер: У3.19.10.003 Количество на модель: 1

У3.19.10.003

1

28

Номер детали на чертеже:

28

Шайба

Заводской номер: КС-3577.83.094-1 Количество на модель: 1

КС-3577.83.094-1

1

29

Номер детали на чертеже:

29

Штуцер

Заводской номер: У3.19.10.002 Количество на модель: 1

У3.19.10.002

1

30

Номер детали на чертеже:

30

Шайба

Заводской номер: КС-3577.83.043 Количество на модель: 1

КС-3577.83.043

1
