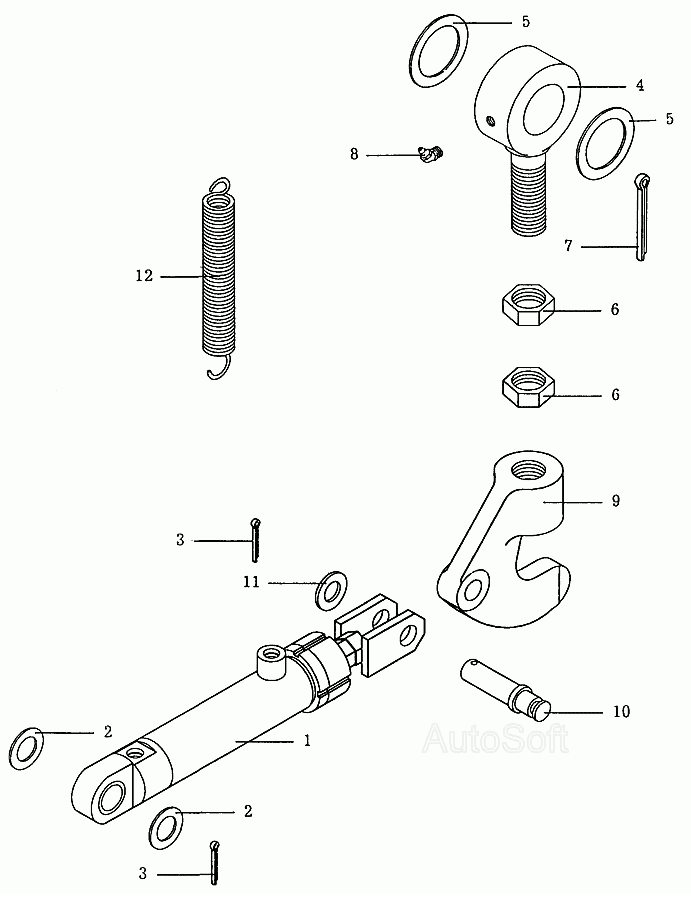

Механизм блокировки подвески КС-3577А.35.000 КС-35715. Каталог 2002г.

Привод управления двигателем КС-35715.72.000 КС-35715 Пневмооборудование шасси КС-35715.85.000 КС-35715

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гидроцилиндр

Заводской номер: КС-3577А.35.020 Количество на модель: 2
КС-3577А.35.020
2
2

Номер детали на чертеже:

2

Шайба

Заводской номер: КС-3577А.35.005 Количество на модель: 12
КС-3577А.35.005
12
3

Номер детали на чертеже:

3

Шплинт 5х32.029 ГОСТ397-79

Заводской номер: [Шплинт 5х32.029 ГОСТ397-79] Количество на модель: 4
[Шплинт 5х32.029 ГОСТ397-79]
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: КС-3577А.35.003-1 Количество на модель: 2
КС-3577А.35.003-1
2
5

Номер детали на чертеже:

5

Шайба

Заводской номер: КС-3577А.35.005-01 Количество на модель: 14
КС-3577А.35.005-01
14
6

Номер детали на чертеже:

6

Гайка М30х2-7Н.04.019 ГОСТ5915-70

Заводской номер: [Гайка М30х2-7Н.04.019 ГОСТ5915-70] Количество на модель: 2
[Гайка М30х2-7Н.04.019 ГОСТ5915-70]
2
7

Номер детали на чертеже:

7

Шплинт 8х71.029 ГОСТ397-79

Заводской номер: [Шплинт 8х71.029 ГОСТ397-79] Количество на модель: 2
[Шплинт 8х71.029 ГОСТ397-79]
2
8

Номер детали на чертеже:

8

Масленка 2.2.90.Ц6хр ГОСТ19853-74

Заводской номер: [Масленка 2.2.90.Ц6хр ГОСТ19853-74] Количество на модель: 2
[Масленка 2.2.90.Ц6хр ГОСТ19853-74]
2
9

Номер детали на чертеже:

9

Захват

Заводской номер: КС-3577А.35.006-1 Количество на модель: 2
КС-3577А.35.006-1
2
10

Номер детали на чертеже:

10

Ось

Заводской номер: КС-3577А.35.004 Количество на модель: 2
КС-3577А.35.004
2
11

Номер детали на чертеже:

11

Шайба 20.02.ВСт3пс.5.019 ГОСТ11371-78

Заводской номер: [Шайба 20.02.ВСт3пс.5.019 ГОСТ11371-78] Количество на модель: 2
[Шайба 20.02.ВСт3пс.5.019 ГОСТ11371-78]
2
12

Номер детали на чертеже:

12

Пружина

Заводской номер: КС-3577А.35.002 Количество на модель: 2
КС-3577А.35.002
2
