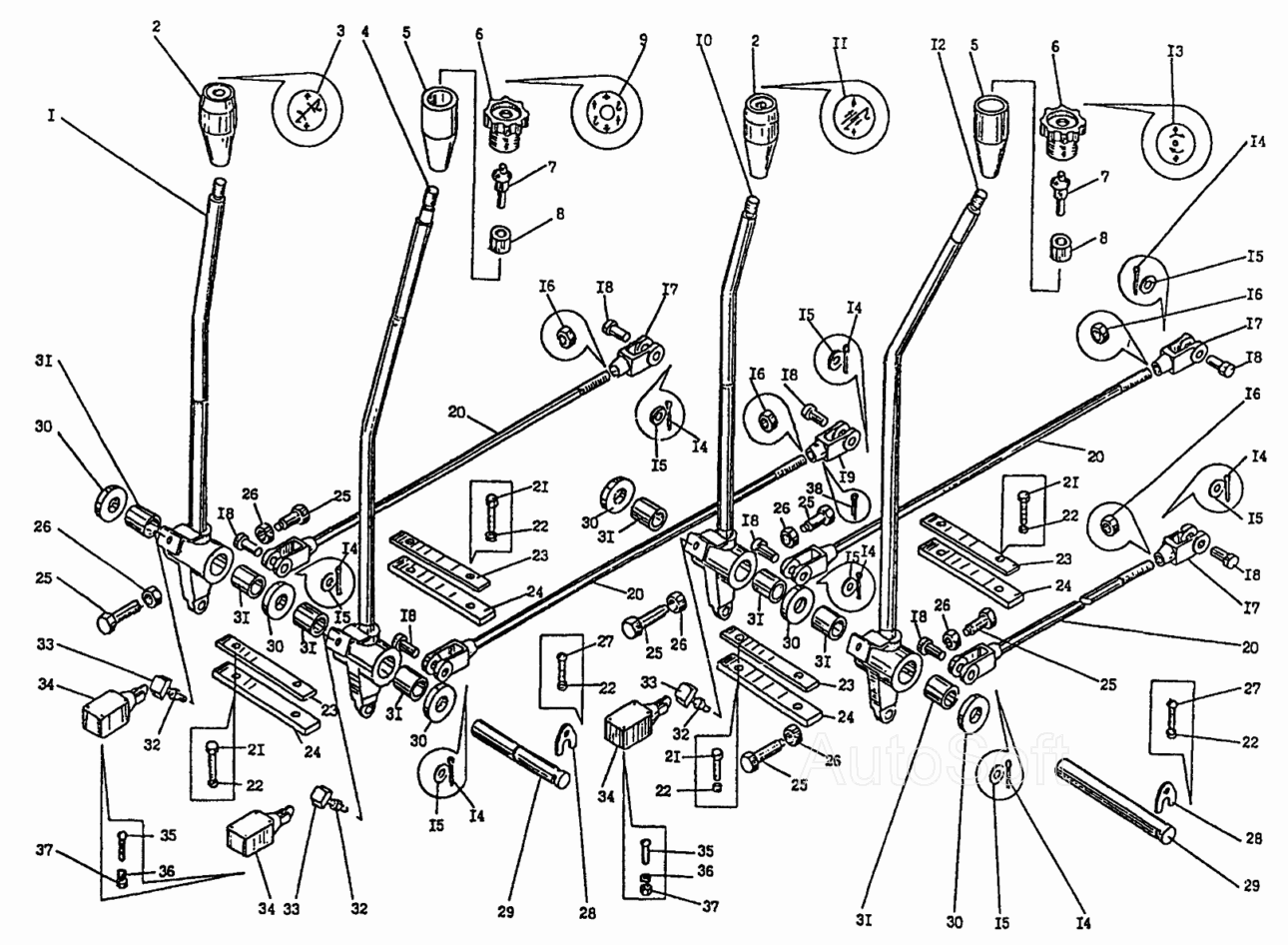

Приводы управления крановыми операциями КС-3577.70.000 КС-35715. Каталог 2002г.

Установка запасного колеса КС-35715.90.000 КС-35715 Приводы управления крановыми операциями КС-3577.70.000 КС-35715

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Рычаг

Заводской номер: КС-3577.70.140-01 Количество на модель: 1
КС-3577.70.140-01
1
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: КС-3577.70.030 Количество на модель: 1
КС-3577.70.030
1
2

Номер детали на чертеже:

2

Ручка

Заводской номер: КС-3577.70.007 Количество на модель: 2
КС-3577.70.007
2
3

Номер детали на чертеже:

3

Табличка

Заводской номер: КС-3577.70.014-1 Количество на модель: 1
КС-3577.70.014-1
1
4

Номер детали на чертеже:

4

Рычаг

Заводской номер: КС-3577.70.020 Количество на модель: 1
КС-3577.70.020
1
5

Номер детали на чертеже:

5

Ручка

Заводской номер: КС-3577.70.004-2 Количество на модель: 2
КС-3577.70.004-2
2
6

Номер детали на чертеже:

6

Втулка

Заводской номер: КС-3577.70.003-1 Количество на модель: 2
КС-3577.70.003-1
2
7

Номер детали на чертеже:

7

Кнопка 5К

Заводской номер: [Кнопка 5К] Количество на модель: 2
[Кнопка 5К]
2
8

Номер детали на чертеже:

8

Втулка

Заводской номер: КС-3577.70.019 Количество на модель: 2
КС-3577.70.019
2
9

Номер детали на чертеже:

9

Табличка

Заводской номер: КС-3577.70.027 Количество на модель: 1
КС-3577.70.027
1
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: КС-3577.70.040 Количество на модель: 1
КС-3577.70.040
1
11

Номер детали на чертеже:

11

Табличка

Заводской номер: КС-3577.70.009-1 Количество на модель: 1
КС-3577.70.009-1
1
12

Номер детали на чертеже:

12

Рычаг

Заводской номер: КС-3577.70.140 Количество на модель: 1
КС-3577.70.140
1
13

Номер детали на чертеже:

13

Табличка

Заводской номер: КС-3577.70.017 Количество на модель: 1
КС-3577.70.017
1
14

Номер детали на чертеже:

14

Шплинт 2,5х16.016 ГОСТ397-79

Заводской номер: [Шплинт 2,5х16.016 ГОСТ397-79] Количество на модель: 8
[Шплинт 2,5х16.016 ГОСТ397-79]
8
15

Номер детали на чертеже:

15

Шайба 8.01.08кп ГОСТ11371-78

Заводской номер: [Шайба 8.01.08кп ГОСТ11371-78] Количество на модель: 8
[Шайба 8.01.08кп ГОСТ11371-78]
8
16

Номер детали на чертеже:

16

Гайка М10-7Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М10-7Н.5.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М10-7Н.5.019 ГОСТ5915-70]
4
17

Номер детали на чертеже:

17

Вилка

Заводской номер: У2.37.63.039-02 Количество на модель: 3
У2.37.63.039-02
3
18

Номер детали на чертеже:

18

Ось 66-8 12х36.20.ц9хр ГОСТ9650-80

Заводской номер: [Ось 66-8 12х36.20.ц9хр ГОСТ9650-80] Количество на модель: 8
[Ось 66-8 12х36.20.ц9хр ГОСТ9650-80]
8
19

Номер детали на чертеже:

19

Вилка

Заводской номер: КС-2573.70.002 Количество на модель: 1
КС-2573.70.002
1
20

Номер детали на чертеже:

20

Тяга

Заводской номер: КС-3577.70.060 Количество на модель: 4
КС-3577.70.060
4
21

Номер детали на чертеже:

21

Болт М8-6gх20.46.019 ГОСТ7798-70

Заводской номер: [Болт М8-6gх20.46.019 ГОСТ7798-70] Количество на модель: 8
[Болт М8-6gх20.46.019 ГОСТ7798-70]
8
22

Номер детали на чертеже:

22

Шайба 8.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 8.65Г.019 ГОСТ6402-70] Количество на модель: 10
[Шайба 8.65Г.019 ГОСТ6402-70]
10
23

Номер детали на чертеже:

23

Планка

Заводской номер: У6.04.70.004 Количество на модель: 4
У6.04.70.004
4
24

Номер детали на чертеже:

24

Прокладка

Заводской номер: У6.02.70.002 Количество на модель: 4
У6.02.70.002
4
25

Номер детали на чертеже:

25

Винт установочный

Заводской номер: КС-3577.70.005 Количество на модель: 6
КС-3577.70.005
6
26

Номер детали на чертеже:

26

Гайка М10-0,75-7Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М10-0,75-7Н.5.019 ГОСТ5915-70] Количество на модель: 6
[Гайка М10-0,75-7Н.5.019 ГОСТ5915-70]
6
27

Номер детали на чертеже:

27

Винт ВМ8х12.46.019 ГОСТ17473-80

Заводской номер: [Винт ВМ8х12.46.019 ГОСТ17473-80] Количество на модель: 2
[Винт ВМ8х12.46.019 ГОСТ17473-80]
2
28

Номер детали на чертеже:

28

Оседержатель

Заводской номер: У6.05.70.007 Количество на модель: 2
У6.05.70.007
2
29

Номер детали на чертеже:

29

Ось

Заводской номер: У6.01.70.001 Количество на модель: 2
У6.01.70.001
2
30

Номер детали на чертеже:

30

Сальник

Заводской номер: У6.03.70.003 Количество на модель: 6
У6.03.70.003
6
31

Номер детали на чертеже:

31

Втулка

Заводской номер: У6.06.70.009 Количество на модель: 8
У6.06.70.009
8
32

Номер детали на чертеже:

32

Гайка М8-7Н.5.019 ГОСТ5915-70

Заводской номер: [Гайка М8-7Н.5.019 ГОСТ5915-70] Количество на модель: 4
[Гайка М8-7Н.5.019 ГОСТ5915-70]
4
33

Номер детали на чертеже:

33

Кулачок

Заводской номер: У6.08.70.020 Количество на модель: 3
У6.08.70.020
3
34

Номер детали на чертеже:

34

Выключатель ВПК-2111АУ2

Заводской номер: [Выключатель ВПК-2111АУ2] Количество на модель: 3
[Выключатель ВПК-2111АУ2]
3
35

Номер детали на чертеже:

35

Винт ВМ5х45.46.019 ГОСТ17473-80

Заводской номер: [Винт ВМ5х45.46.019 ГОСТ17473-80] Количество на модель: 8
[Винт ВМ5х45.46.019 ГОСТ17473-80]
8
36

Номер детали на чертеже:

36

Шайба 5.65Г.019 ГОСТ6402-70

Заводской номер: [Шайба 5.65Г.019 ГОСТ6402-70] Количество на модель: 8
[Шайба 5.65Г.019 ГОСТ6402-70]
8
37

Номер детали на чертеже:

37

Гайка М5-7Н.04.019 ГОСТ5916-70

Заводской номер: [Гайка М5-7Н.04.019 ГОСТ5916-70] Количество на модель: 8
[Гайка М5-7Н.04.019 ГОСТ5916-70]
8
38

Номер детали на чертеже:

38

Шплинт 2,5х25.016 ГОСТ397-79

Заводской номер: [Шплинт 2,5х25.016 ГОСТ397-79] Количество на модель: 1
[Шплинт 2,5х25.016 ГОСТ397-79]
1
