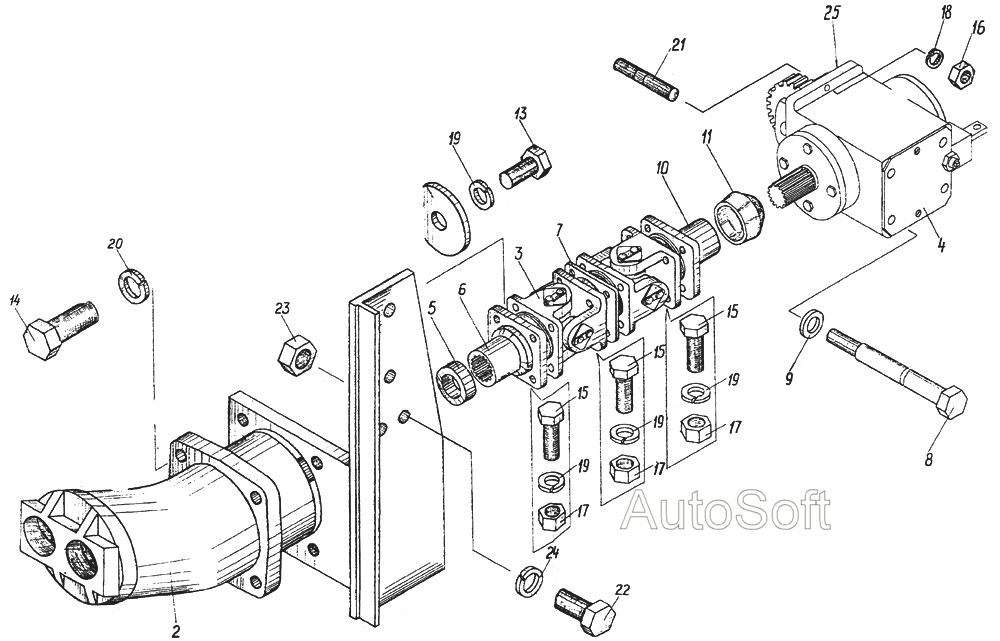

Привод насоса КС-3562А.16.000 КС-3571. Каталог 2002г.

Установка ограничителя грузоподъемности КС-3571.51.700 КС-3571 Коробка отбора мощности КС-3562А.16.100 КС-3571

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Привод насоса

Заводской номер: КС-3562А.16.000 Количество на модель:
КС-3562А.16.000
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КС-3562А.16.050 Количество на модель: 1
КС-3562А.16.050
1
2

Номер детали на чертеже:

2

Гидромотор

Заводской номер: 210.25.13.21Б Количество на модель: 1
210.25.13.21Б
1
3

Номер детали на чертеже:

3

Кардан

Заводской номер: КС-3562А.16.070 Количество на модель: 2
КС-3562А.16.070
2
4

Номер детали на чертеже:

4

Коробка отбора мощности

Заводской номер: КС-3562А.16.100 Количество на модель: 1
КС-3562А.16.100
1
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: KC-3562A.16.026 Количество на модель: 1
KC-3562A.16.026
1
6

Номер детали на чертеже:

6

Фланец

Заводской номер: КС-3562А.16.027 Количество на модель: 1
КС-3562А.16.027
1
7

Номер детали на чертеже:

7

Пластина

Заводской номер: KC-3562A.16.028 Количество на модель: 1
KC-3562A.16.028
1
8

Номер детали на чертеже:

8

Болт специальный

Заводской номер: КС-3562А.16.029 Количество на модель: 4
КС-3562А.16.029
4
9

Номер детали на чертеже:

9

Шайба

Заводской номер: КС-3562А.16.031 Количество на модель: 4
КС-3562А.16.031
4
10

Номер детали на чертеже:

10

Фланец

Заводской номер: КС-3562А.16.033 Количество на модель: 1
КС-3562А.16.033
1
11

Номер детали на чертеже:

11

Муфта защитная

Заводской номер: КС-3562А.16.034 Количество на модель: 1
КС-3562А.16.034
1
12

Номер детали на чертеже:

12

Шайба

Заводской номер: KC-3562A.40.519 Количество на модель: 1
KC-3562A.40.519
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: M12x25.46.019 ГОСТ 7798-70 Количество на модель: 1
M12x25.46.019 ГОСТ 7798-70
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: M16x50.46.019 ГОСТ 7798-70 Количество на модель: 4
M16x50.46.019 ГОСТ 7798-70
4
15

Номер детали на чертеже:

15

Болт

Заводской номер: М12х1,25x40.46.0X9 ГОСТ 7796-70 Количество на модель: 12
М12х1,25x40.46.0X9 ГОСТ 7796-70
12
16

Номер детали на чертеже:

16

Гайка

Заводской номер: М10.5.019 ГОСТ 5915-70 Количество на модель: 2
М10.5.019 ГОСТ 5915-70
2
17

Номер детали на чертеже:

17

Гайка

Заводской номер: M12x1.25.5.019 ГОСТ 5913-70 Количество на модель: 12
M12x1.25.5.019 ГОСТ 5913-70
12
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 10.65Г ГОСТ 6402-70 Количество на модель: 2
10.65Г ГОСТ 6402-70
2
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 12.65Г ГОСТ 6402-70 Количество на модель: 13
12.65Г ГОСТ 6402-70
13
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 16.65Г ГОСТ 6402-70 Количество на модель: 4
16.65Г ГОСТ 6402-70
4
21

Номер детали на чертеже:

21

Шпилька

Заводской номер: М10х50.0 3.019 Количество на модель: 2
М10х50.0 3.019
2
22

Номер детали на чертеже:

22

Болт

Заводской номер: M14x45.46.019 ГОСТ 7798-70 Количество на модель: 4
M14x45.46.019 ГОСТ 7798-70
4
23

Номер детали на чертеже:

23

Гайка

Заводской номер: M14 ГОСТ 5915-70 Количество на модель: 4
M14 ГОСТ 5915-70
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 14.65Г ГОСТ 6402-70 Количество на модель: 4
14.65Г ГОСТ 6402-70
4
25

Номер детали на чертеже:

25

Прокладка

Заводской номер: KC-3562A.16.032 Количество на модель: 1
KC-3562A.16.032
1
