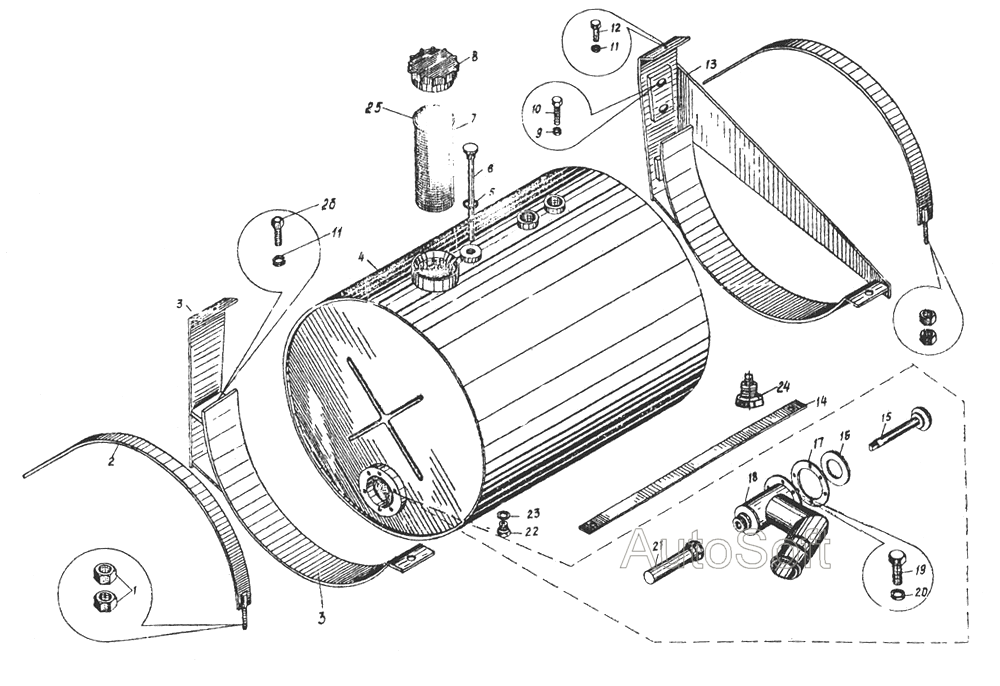

Бак масляный КС-3562А.61.090-1 КС-3571. Каталог 2002г.

Экспликация к гидравлической схеме КС-3571 КС-3571 Насос или гидромотор аксиально-поршневой типа 210.25.13.21Б КС-3571

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Бак масляный

Заводской номер: КС-3562А.61.090-1 Количество на модель:
КС-3562А.61.090-1
1

Номер детали на чертеже:

1

Гайка

Заводской номер: M12.5.019 ГОСТ 5915-70 Количество на модель: 4
M12.5.019 ГОСТ 5915-70
4
2

Номер детали на чертеже:

2

Хомут

Заводской номер: КС-3562A.61.080-1 Количество на модель: 2
КС-3562A.61.080-1
2
3

Номер детали на чертеже:

3

Кронштейн левый

Заводской номер: KC-3562A.61.070-1 Количество на модель: 1
KC-3562A.61.070-1
1
4

Номер детали на чертеже:

4

Бак масляный

Заводской номер: KC-3562A.19.200 Количество на модель: 1
KC-3562A.19.200
1
5

Номер детали на чертеже:

5

Шайба

Заводской номер: KC-3562A.19.106 Количество на модель: 1
KC-3562A.19.106
1
6

Номер детали на чертеже:

6

Маслоуказатель

Заводской номер: KC-3562A.19.160 Количество на модель: 1
KC-3562A.19.160
1
7

Номер детали на чертеже:

7

Фильтр

Заводской номер: KC-3562A.19.140 Количество на модель: 1
KC-3562A.19.140
1
8

Номер детали на чертеже:

8

Крышка

Заводской номер: КС-3562A.19.103 Количество на модель: 1
КС-3562A.19.103
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 16.65Г ГОСТ 6402-70 Количество на модель: 3
16.65Г ГОСТ 6402-70
3
10

Номер детали на чертеже:

10

Болт

Заводской номер: М16х30.46.019 ГОСТ 7796-70 Количество на модель: 3
М16х30.46.019 ГОСТ 7796-70
3
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 12.65Г ГОСТ 6402-70 Количество на модель: 4
12.65Г ГОСТ 6402-70
4
12

Номер детали на чертеже:

12

Болт

Заводской номер: M12x25.46.019 ГОСТ 7798-70 Количество на модель: 2
M12x25.46.019 ГОСТ 7798-70
2
13

Номер детали на чертеже:

13

Кронштейн правый

Заводской номер: KC-3562A.61.060-1 Количество на модель: 1
KC-3562A.61.060-1
1
14

Номер детали на чертеже:

14

Планка

Заводской номер: КС-3562А.19.003 Количество на модель: 1
КС-3562А.19.003
1
15

Номер детали на чертеже:

15

Вентиль

Заводской номер: KC-3562A.19.040 Количество на модель: 1
KC-3562A.19.040
1
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: KC-3562A.19.031 Количество на модель: 1
KC-3562A.19.031
1
17

Номер детали на чертеже:

17

Прокладка

Заводской номер: KC-3562A.19.004 Количество на модель: 1
KC-3562A.19.004
1
18

Номер детали на чертеже:

18

Корпус

Заводской номер: KC-3562A.61.250-1 Количество на модель: 1
KC-3562A.61.250-1
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: М6х20.46.019 ГОСТ 7798-70 Количество на модель: 6
М6х20.46.019 ГОСТ 7798-70
6
20

Номер детали на чертеже:

20

Шайба

Заводской номер: 6.65Г ГОСТ 6402-70 Количество на модель: 6
6.65Г ГОСТ 6402-70
6
21

Номер детали на чертеже:

21

Колпачок

Заводской номер: KC-3562A.19.032 Количество на модель: 1
KC-3562A.19.032
1
22

Номер детали на чертеже:

22

Пробка магнитная

Заводской номер: Пробка магнитная Количество на модель: 1
Пробка магнитная
1
23

Номер детали на чертеже:

23

Прокладка

Заводской номер: КС-3562A.19.105 Количество на модель: 1
КС-3562A.19.105
1
24

Номер детали на чертеже:

24

Клапан

Заводской номер: KC-3562A.19.107 Количество на модель: 1
KC-3562A.19.107
1
25

Номер детали на чертеже:

25

Диафрагма

Заводской номер: КС-3562А.19.170 Количество на модель: 1
КС-3562А.19.170
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: М12х30.46.019 ГОСТ 7798-70 Количество на модель: 2
М12х30.46.019 ГОСТ 7798-70
2
