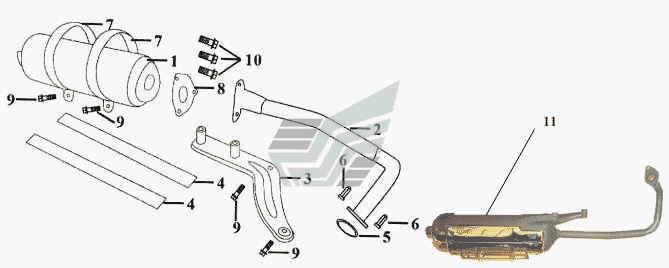

Глушитель системы выпуска газа в сборе Мотороллер LF-50QT-15. Каталог 2008г.

Фильтр воздушный в сборе Мотороллер LF-50QT-15 Центральная подставка Мотороллер LF-50QT-15

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Глушитель

Заводской номер: 18300 Количество на модель: 1
18300
1
2

Номер детали на чертеже:

2

Глушитель выпуска в сборе

Заводской номер: 18100 Количество на модель: 1
18100
1
3

Номер детали на чертеже:

3

Ограждение глушителя

Заводской номер: 18711 Количество на модель: 1
18711
1
4

Номер детали на чертеже:

4

Прокладка хомута

Заводской номер: 18717 Количество на модель: 2
18717
2
5

Номер детали на чертеже:

5

Выхлопная труба

Заводской номер: 18211 Количество на модель: 1
18211
1
6

Номер детали на чертеже:

6

Колпачковая гайка M6x32

Заводской номер: 18443 Количество на модель: 2
18443
2
7

Номер детали на чертеже:

7

Шайба выпускной трубы

Заводской номер: 18910 Количество на модель: 2
18910
2
8

Номер детали на чертеже:

8

Прокладка глушителя

Заводской номер: 18221 Количество на модель: 1
18221
1
9

Номер детали на чертеже:

9

Болт M8х55

Заводской номер: GВ/Т16674.1 Количество на модель: 4
GВ/Т16674.1
4
10

Номер детали на чертеже:

10

Болт М6х25

Заводской номер: GB/T16674.1 Количество на модель: 3
GB/T16674.1
3
11

Номер детали на чертеже:

11

Глушитель выпуска

Заводской номер: Глушитель выпуска Количество на модель: 1
Глушитель выпуска
1
