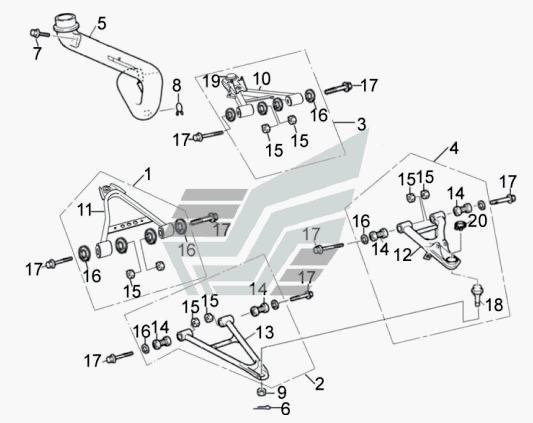

Подвеска передняя Квадроцикл LF-400ST. Каталог 2008г.

Вал рулевого управления в сборе Квадроцикл LF-400ST Подвеска задняя Квадроцикл LF-400ST

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рычаг нижний передний правой подвески в сборе

Заводской номер: 52230 Количество на модель: 1
52230
1
2

Номер детали на чертеже:

2

Рычаг нижний передний левой подвески в сборе

Заводской номер: 52270 Количество на модель: 1
52270
1
3

Номер детали на чертеже:

3

Рычаг верxний передний левой подвески в сборе

Заводской номер: 52250 Количество на модель: 1
52250
1
4

Номер детали на чертеже:

4

Рычаг верxний передний правой подвески в сборе

Заводской номер: 52210 Количество на модель: 1
52210
1
5

Номер детали на чертеже:

5

Труба вытяжная

Заводской номер: 20651 Количество на модель: 1
20651
1
6

Номер детали на чертеже:

6

Шплинт 3.2х20

Заводской номер: GB/T91 Количество на модель: 2
GB/T91
2
7

Номер детали на чертеже:

7

Болт М6х25

Заводской номер: GB/T16674.1 Количество на модель: 1
GB/T16674.1
1
8

Номер детали на чертеже:

8

Кольцо зажимное Q6715B15.5

Заводской номер: QC/Т621 Количество на модель: 1
QC/Т621
1
9

Номер детали на чертеже:

9

Гайка М6

Заводской номер: GB/T9457 Количество на модель: 2
GB/T9457
2
10

Номер детали на чертеже:

10

Рычаг верxний передний правый

Заводской номер: 52220 Количество на модель: 1
52220
1
11

Номер детали на чертеже:

11

Рычаг нижний передний правый

Заводской номер: 52240 Количество на модель: 1
52240
1
12

Номер детали на чертеже:

12

Рычаг верxний передний левый

Заводской номер: 52260 Количество на модель: 1
52260
1
13

Номер детали на чертеже:

13

Рычаг нижний передний левый

Заводской номер: 52280 Количество на модель: 1
52280
1
14

Номер детали на чертеже:

14

Сайлент- блок рычагов передней подвески

Заводской номер: 52310 Количество на модель: 8
52310
8
15

Номер детали на чертеже:

15

Гайка М12x1,25

Заводской номер: GB/T6170.2 Количество на модель: 8
GB/T6170.2
8
16

Номер детали на чертеже:

16

Пыльник рычагов передней подвески

Заводской номер: 52921 Количество на модель: 16
52921
16
17

Номер детали на чертеже:

17

Болт M12х1.25х80

Заводской номер: GB/T16674.2 Количество на модель: 8
GB/T16674.2
8
18

Номер детали на чертеже:

18

Палец шаровой рычага

Заводской номер: 52291 Количество на модель: 1
52291
1
19

Номер детали на чертеже:

19

Опора шаровая

Заводской номер: 52290 Количество на модель: 1
52290
1
20

Номер детали на чертеже:

20

Кольцо стопорное пружинное

Заводской номер: 93821 Количество на модель: 2
93821
2
