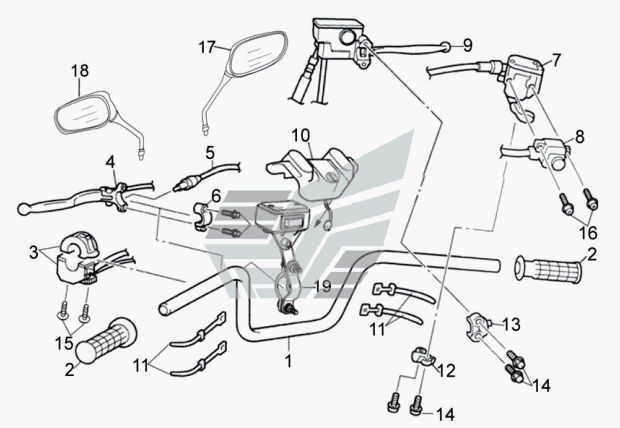

Арматура руля Квадроцикл LF-400ST. Каталог 2008г.

Блок приборов в сборе Квадроцикл LF-400ST Вал рулевого управления в сборе Квадроцикл LF-400ST

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Руль

Заводской номер: 47111 Количество на модель: 1
47111
1
2

Номер детали на чертеже:

2

Рукоятка дросселя

Заводской номер: 47311 Количество на модель: 2
47311
2
3

Номер детали на чертеже:

3

Переключатель левый

Заводской номер: 35200 Количество на модель: 1
35200
1
4

Номер детали на чертеже:

4

Рычаг заднего тормоза

Заводской номер: 47651 Количество на модель: 1
47651
1
5

Номер детали на чертеже:

5

Трос заднего тормоза

Заводской номер: 46410 Количество на модель: 1
46410
1
6

Номер детали на чертеже:

6

Накладка кронштейна рычага заднего тормоза

Заводской номер: 47662 Количество на модель: 1
47662
1
7

Номер детали на чертеже:

7

Корпус ручки дросселя

Заводской номер: 46931 Количество на модель: 1
46931
1
8

Номер детали на чертеже:

8

Выключатель переднего моста

Заводской номер: 46932 Количество на модель: 1
46932
1
9

Номер детали на чертеже:

9

Рычаг переднего тормоза

Заводской номер: 47500 Количество на модель: 1
47500
1
10

Номер детали на чертеже:

10

Облицовка замка зажигания

Заводской номер: 35951 Количество на модель: 1
35951
1
11

Номер детали на чертеже:

11

Лента стяжная

Заводской номер: 46911 Количество на модель: 4
46911
4
12

Номер детали на чертеже:

12

Накладка корпуса ручки дросселя

Заводской номер: 47318 Количество на модель: 1
47318
1
13

Номер детали на чертеже:

13

Накладка главного тормозного цилиндра

Заводской номер: 47513 Количество на модель: 1
47513
1
14

Номер детали на чертеже:

14

Болт М6х25

Заводской номер: GB/T16674.1 Количество на модель: 4
GB/T16674.1
4
15

Номер детали на чертеже:

15

Винт M5х12

Заводской номер: GB/T818 Количество на модель: 2
GB/T818
2
16

Номер детали на чертеже:

16

Винт M4х12

Заводской номер: GB/T9074.1 Количество на модель: 2
GB/T9074.1
2
17

Номер детали на чертеже:

17

Зеркало правое

Заводской номер: 57100 Количество на модель: 1
57100
1
18

Номер детали на чертеже:

18

Зеркало левое

Заводской номер: 57200 Количество на модель: 1
57200
1
19

Номер детали на чертеже:

19

Контролер лебедки

Заводской номер: 36590 Количество на модель: 1
36590
1
