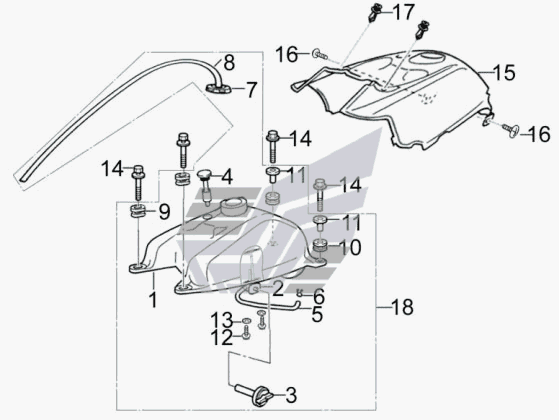

Бак топливный в сборе Квадроцикл LF-400ST. Каталог 2008г.

Колесо заднее в сборе Квадроцикл LF-400ST Сидение в сборе Квадроцикл LF-400ST

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Топливный бак

Заводской номер: 16610 Количество на модель: 1
16610
1
2

Номер детали на чертеже:

2

Бензокраник в сборе

Заводской номер: 16810 Количество на модель: 1
16810
1
3

Номер детали на чертеже:

3

Рукоятка краника топливного

Заводской номер: 16181 Количество на модель: 1
16181
1
4

Номер детали на чертеже:

4

Указатель уровня топлива

Заводской номер: 37310 Количество на модель: 1
37310
1
5

Номер детали на чертеже:

5

Шланг

Заводской номер: 16830 Количество на модель: 1
16830
1
6

Номер детали на чертеже:

6

Стопорное кольцо QC/T621

Заводской номер: QC/T621 Количество на модель: 2
QC/T621
2
7

Номер детали на чертеже:

7

Крышка бака топливного

Заводской номер: 16500 Количество на модель: 1
16500
1
8

Номер детали на чертеже:

8

Трубка сапуна топливного бака

Заводской номер: 16522 Количество на модель: 1
16522
1
9

Номер детали на чертеже:

9

Упругая прокладка топливного бака

Заводской номер: 16995 Количество на модель: 2
16995
2
10

Номер детали на чертеже:

10

Резиновая прокладка бака

Заводской номер: 16951 Количество на модель: 2
16951
2
11

Номер детали на чертеже:

11

Манжета

Заводской номер: 16955 Количество на модель: 2
16955
2
12

Номер детали на чертеже:

12

Винт M4х12

Заводской номер: GB/T9074.1 Количество на модель: 2
GB/T9074.1
2
13

Номер детали на чертеже:

13

Шайба Q72306

Заводской номер: QC/T638 Количество на модель: 2
QC/T638
2
14

Номер детали на чертеже:

14

Болт М6х25

Заводской номер: GB/T16674.1 Количество на модель: 4
GB/T16674.1
4
15

Номер детали на чертеже:

15

Накладка бака, правая

Заводской номер: 43541 Количество на модель: 1
43541
1
16

Номер детали на чертеже:

16

Винт М6x15

Заводской номер: 93313 Количество на модель: 2
93313
2
17

Номер детали на чертеже:

17

Шплинт пластиковый

Заводской номер: 93830 Количество на модель: 2
93830
2
18

Номер детали на чертеже:

18

Бак топливный в сборе

Заводской номер: 16600 Количество на модель: 1
16600
1
